Ferrari 330 GTC Coupe Part Diagrams
Uncover every spare part and accessory for the Ferrari 330 GTC Coupe with our detailed parts diagrams.
001
CRANKCASE

002
OIL SUMP

003

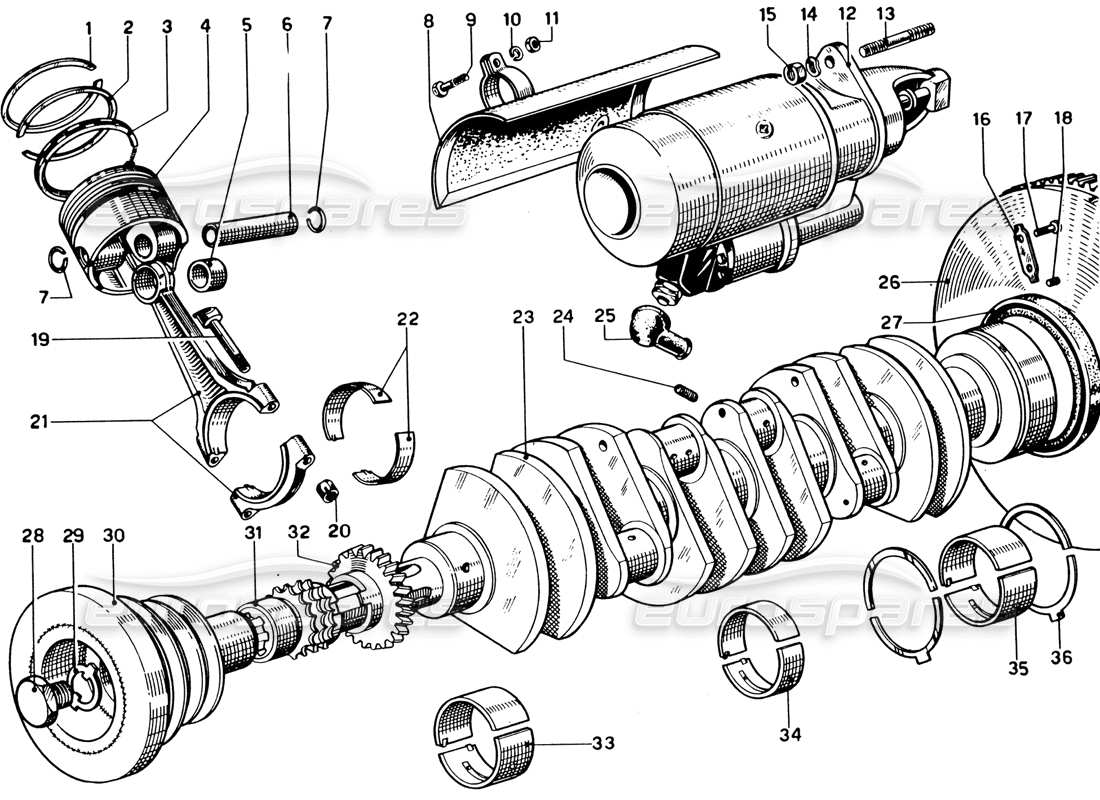

CRANKSHAFT, CONNECTING RODS & PISTONS

004
CYLINDER HEADS

005

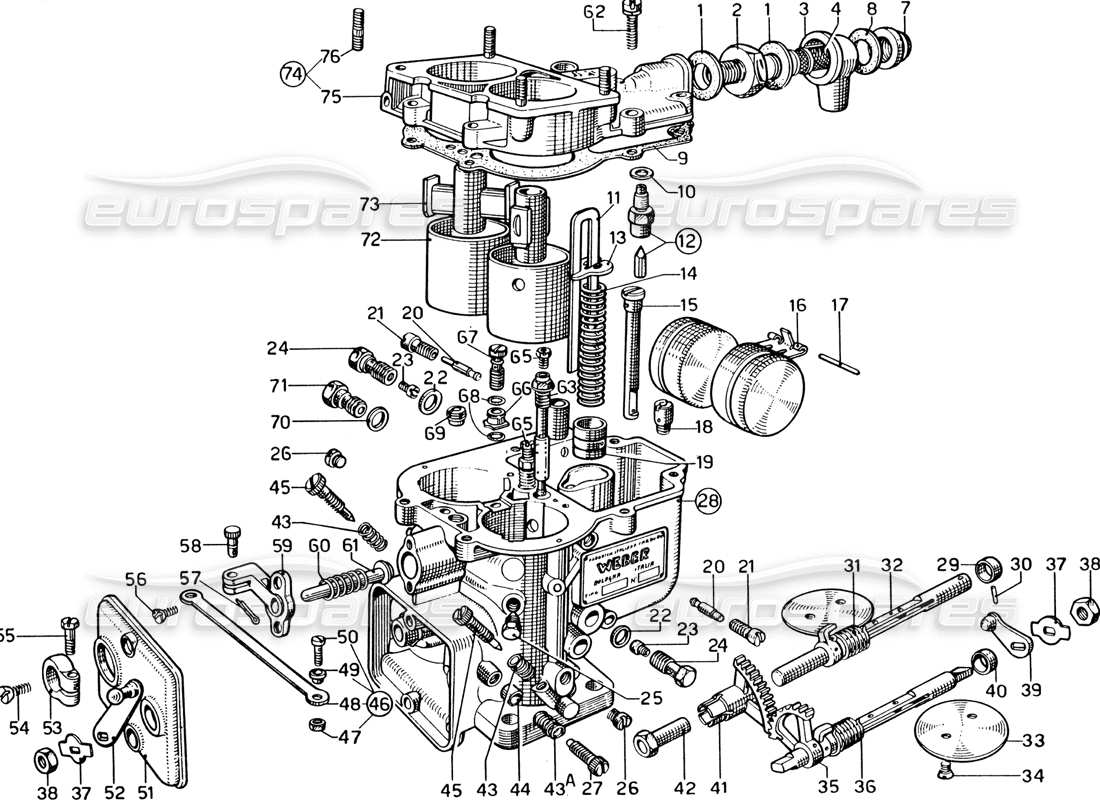

WEBER CARBURETTOR (40 DCZ-6)

006

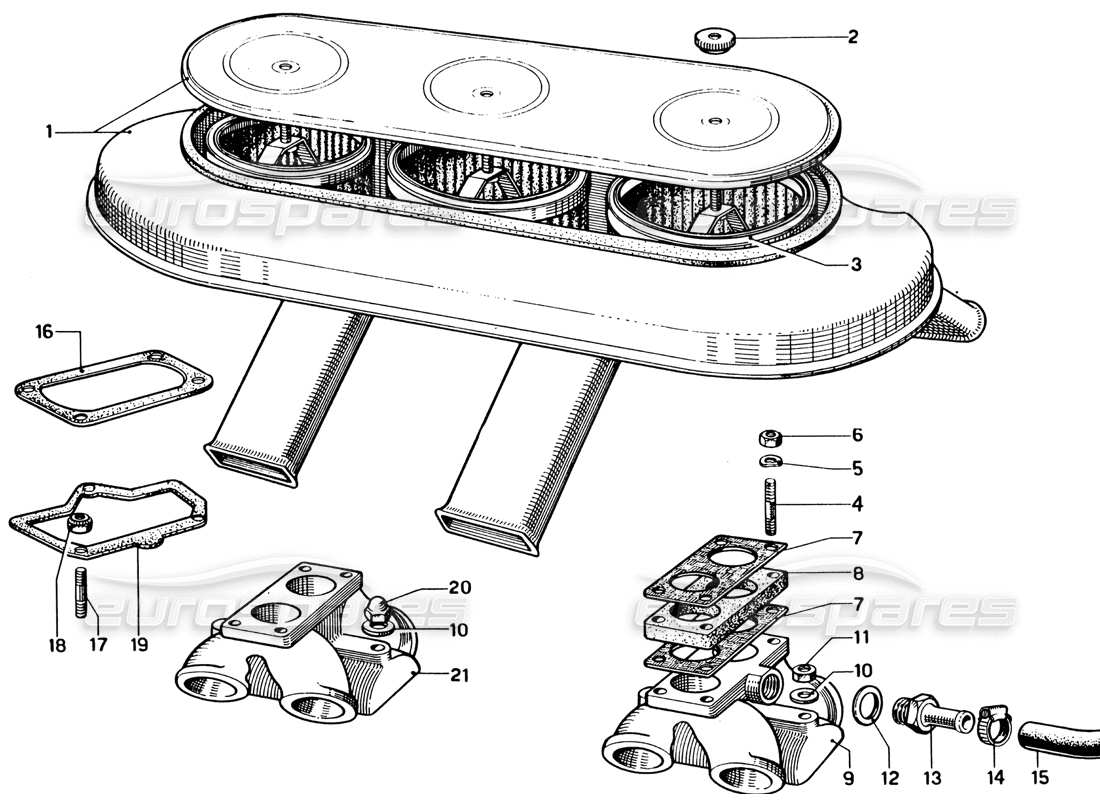

AIR FILTER AND MANIFOLDS

007
AIR FILTER WITH BLOW-BY

008

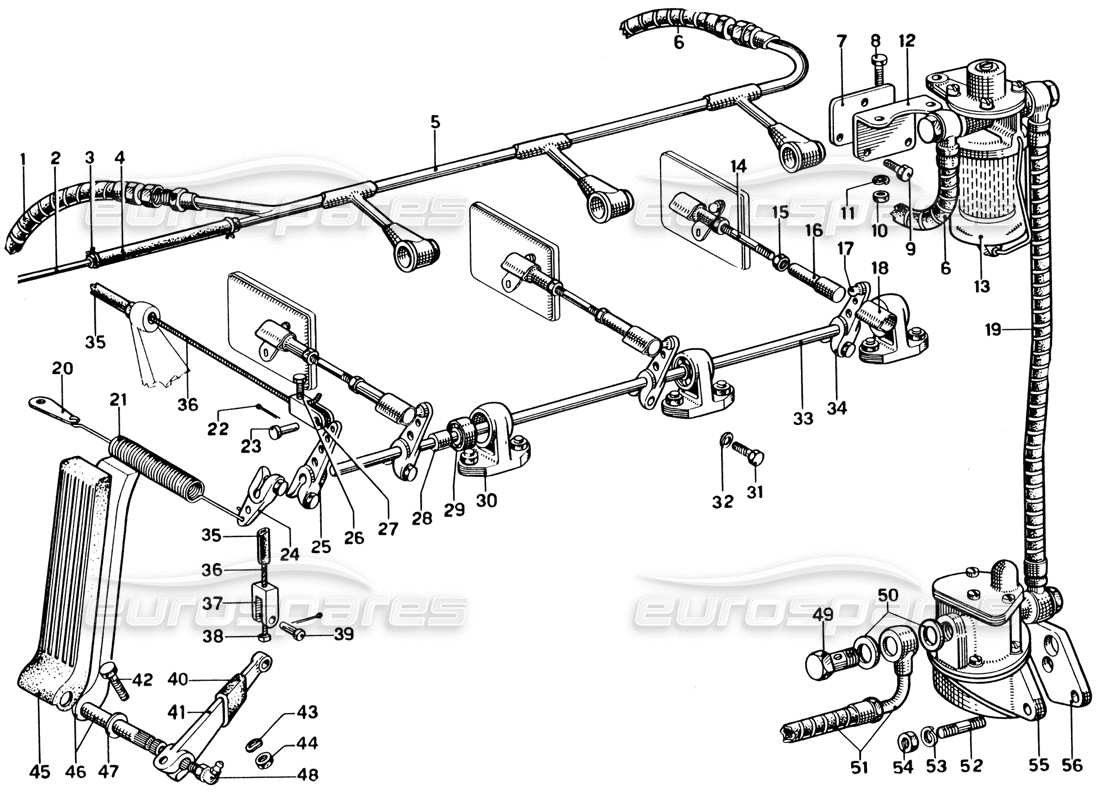

FUEL LINES, FILTERS & PUMPS

009
EXHAUST PIPES ASSEMBLY

010
TIMING - CONTROLS

011

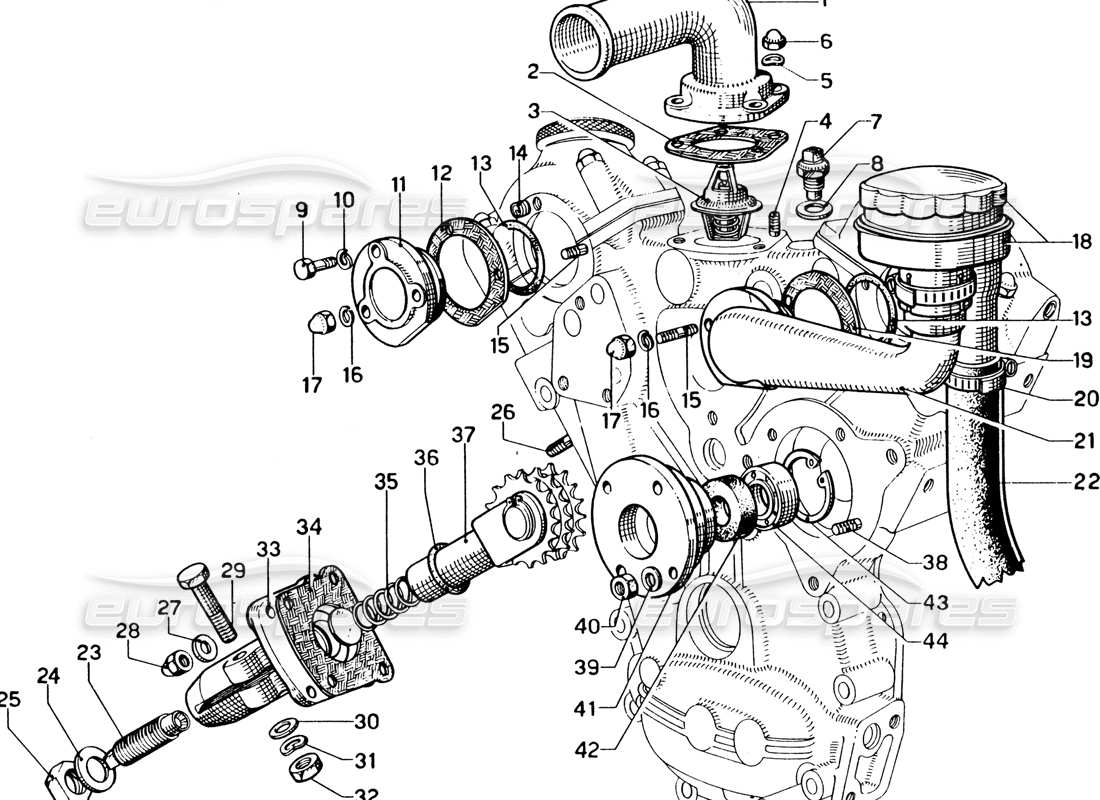

TIMING TENSIONER & THERMOSTAT

012

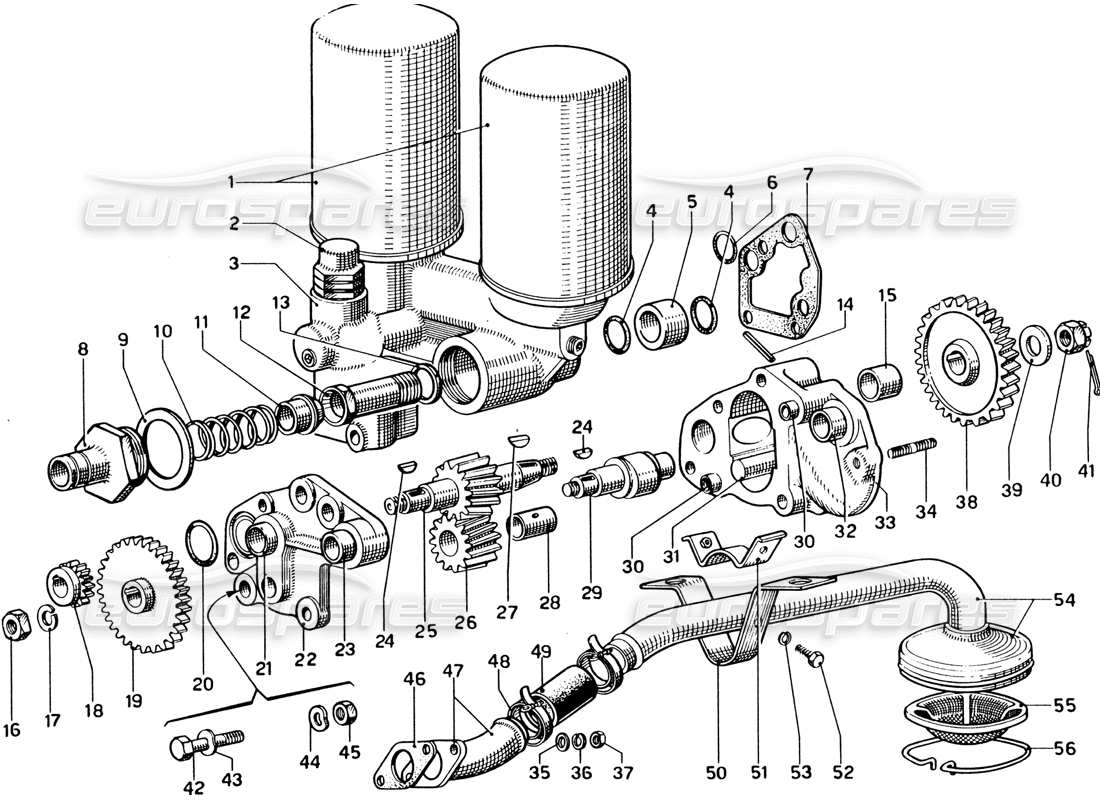

OIL PUMP AND FILTERS

013
DISTRIBUTORS AND CONTROLS

014
GENERATOR AND BATTERY

015
CLUTCH AND CONTROLS

016

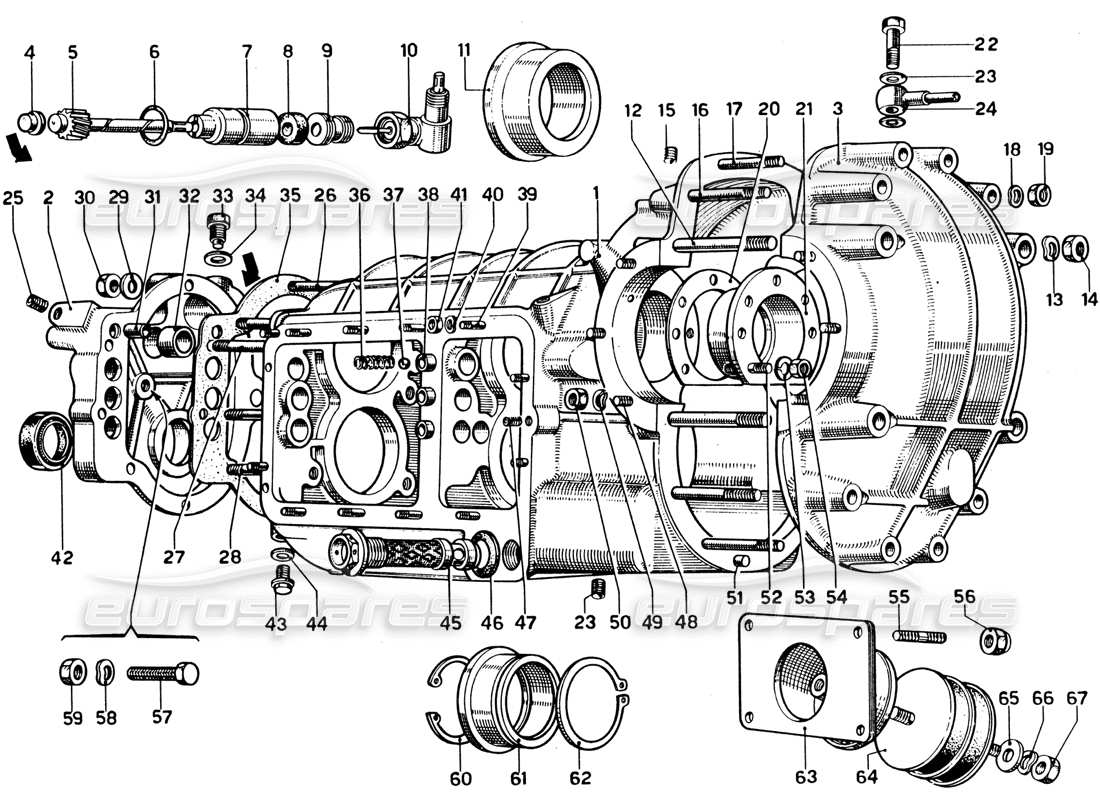

GEARBOX - DIFFERENTIAL

017
OUTPUT SHAFT

018

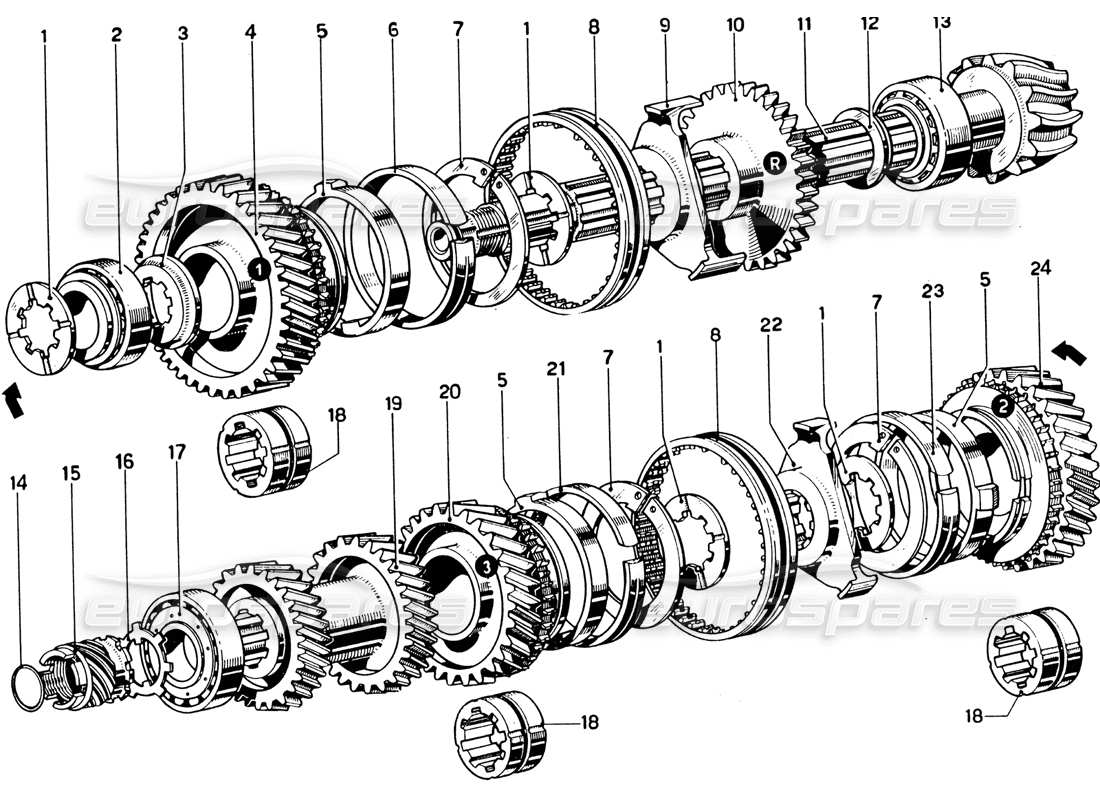

COUNTERSHAFT

019
OIL PUMP AND CONTROLS

020
TRANSMISSION SHAFT

021

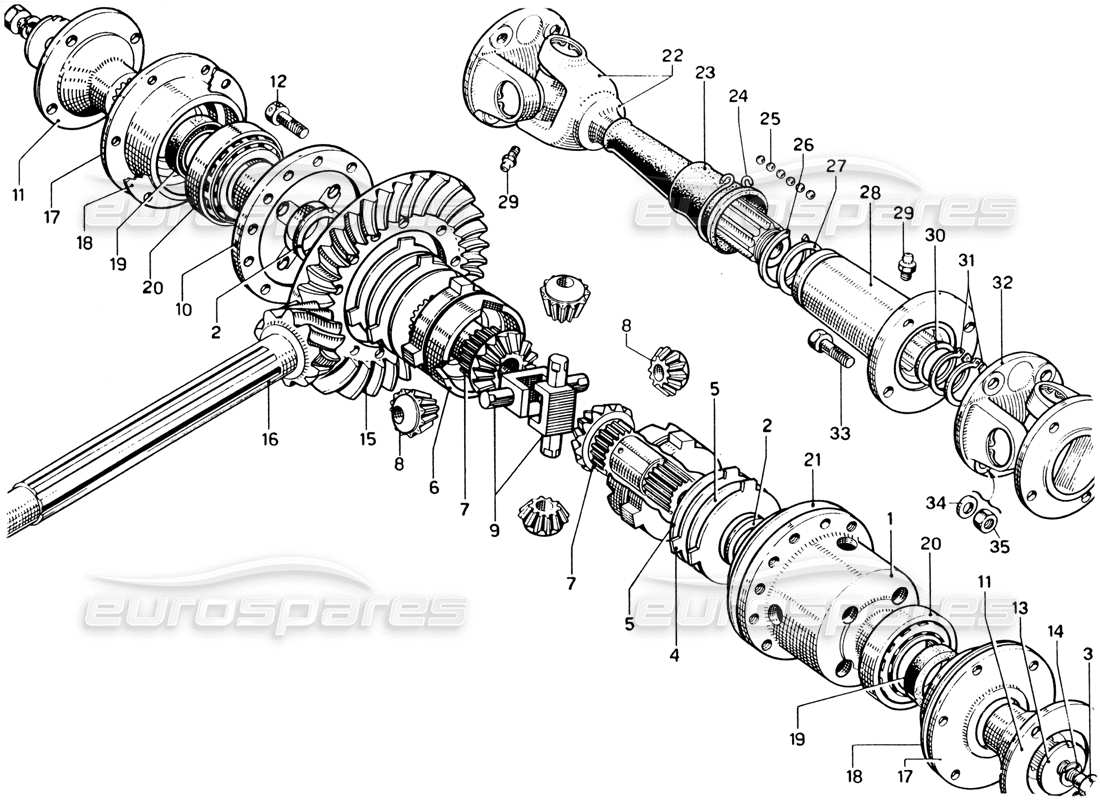

DIFFERENTIAL CASE AND AXLE SHAFTS

022

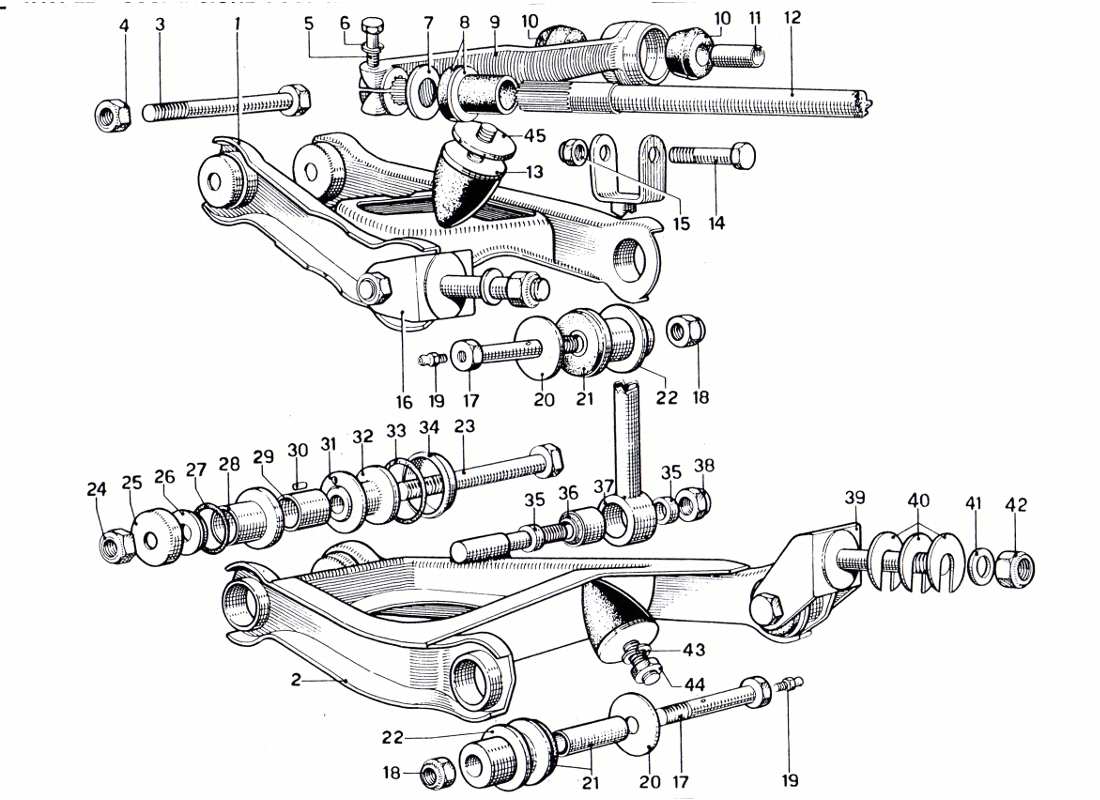

REAR SUSPENSION - LEVERS

023
REAR SUSPENSION - WHEEL CARRIER

024
FRONT SUSPENSION - WISHBONES

025
FRONT SUSPENSION - STEERING SWIVELS

026
PEDAL BOARD - CLUTCH CONTROL

027

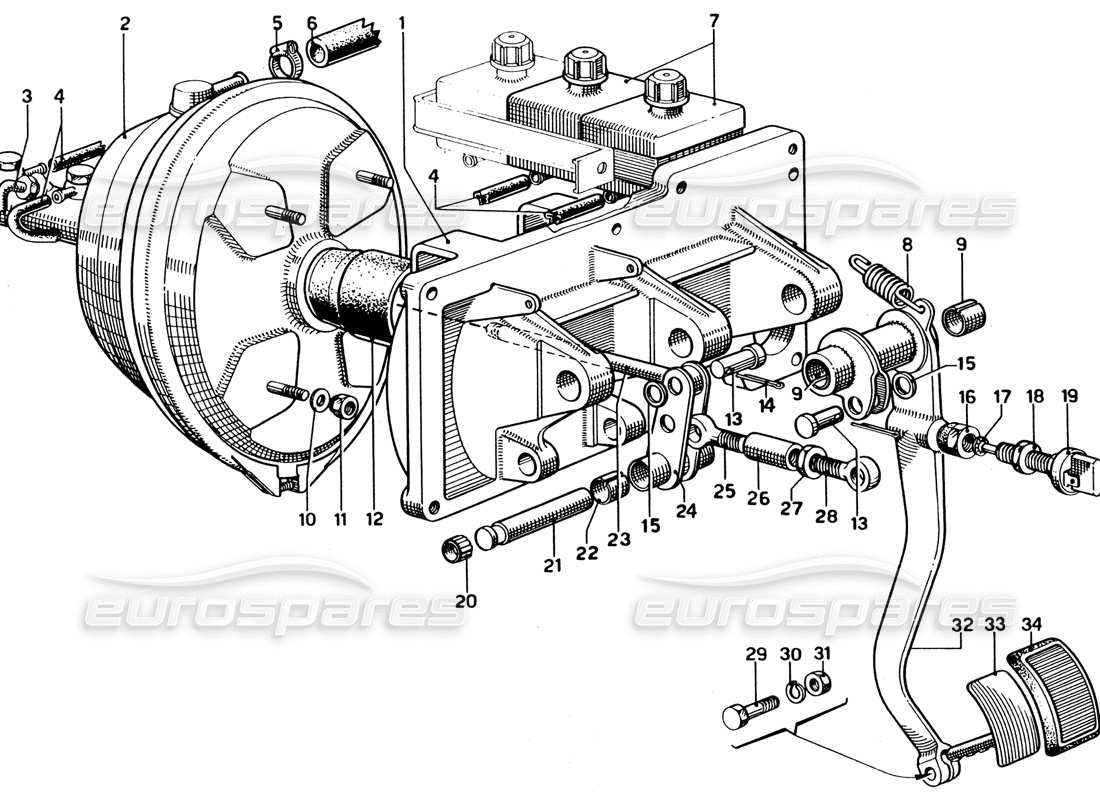

PEDAL BOARD - BRAKE CONTROL

028
BRAKE LINES & SYSTEM

029
FRONT & REAR BRAKES DISCS & MASTER CYLINDER

030

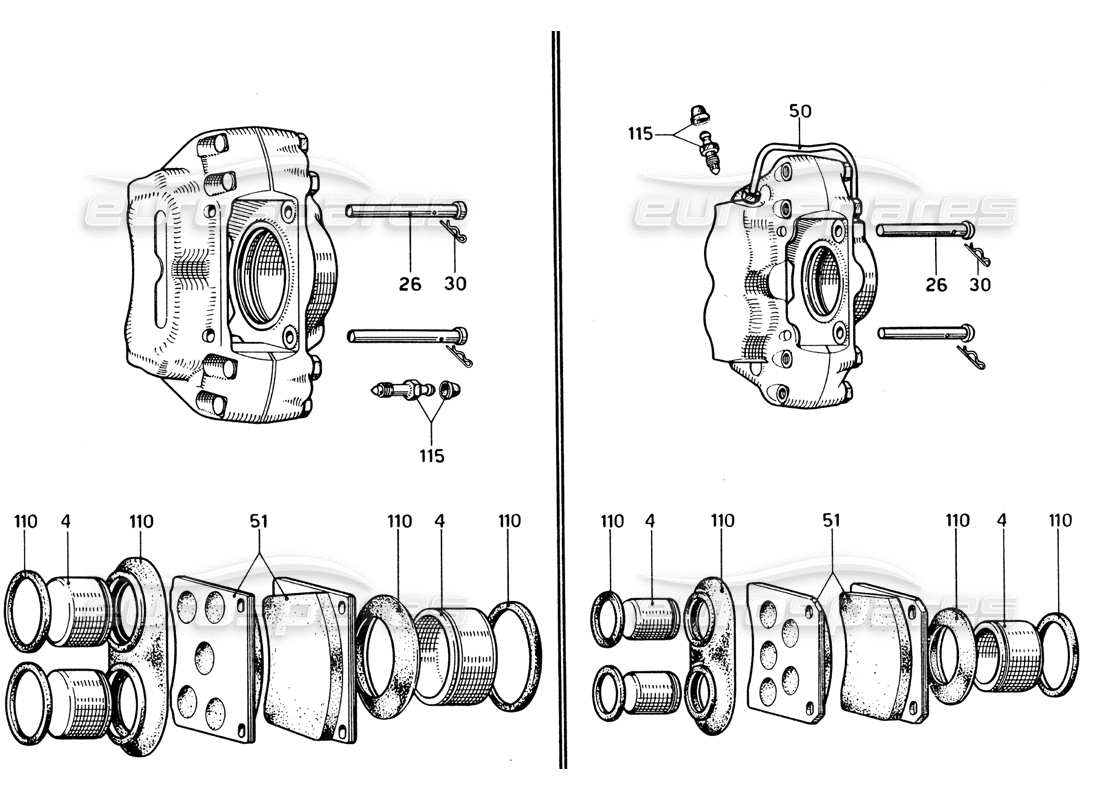

FRONT AND REAR BRAKE CALIPERS

031
HAND-BRAKE CONTROL

032
WHEELS AND TYRES

033
STEERING BOX

034

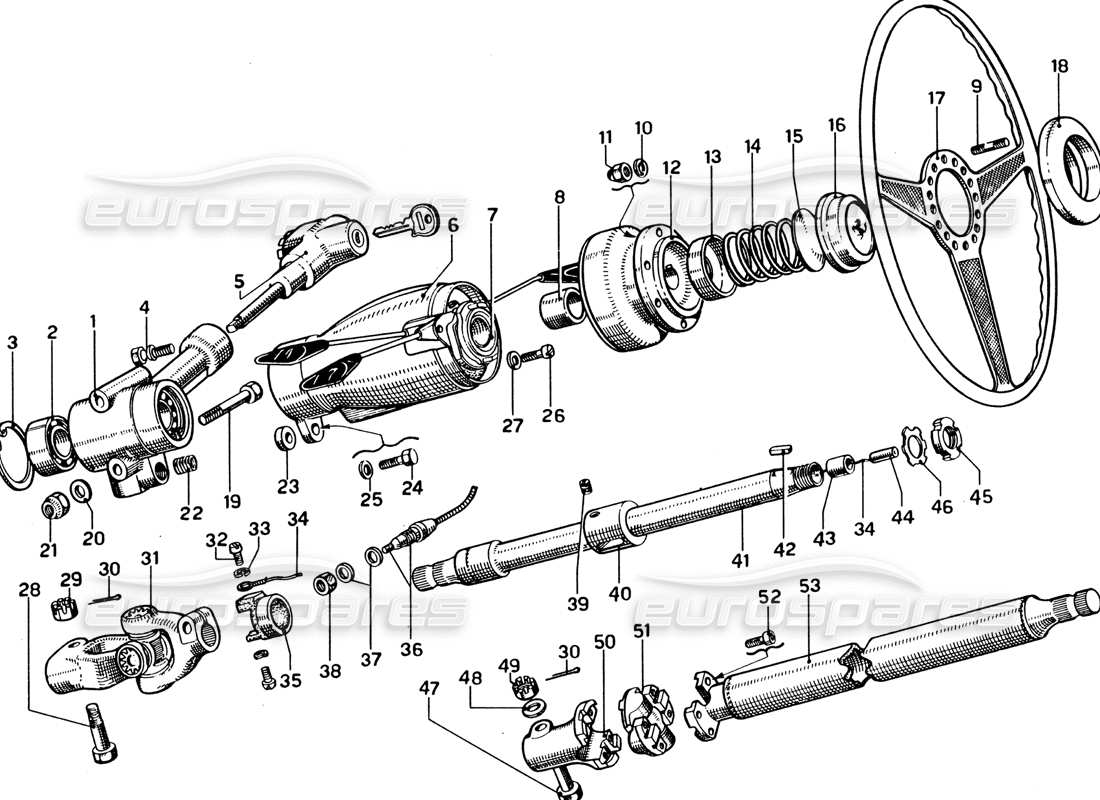

STEERING COLUMN

035
STEERING LINKAGE

036
RADIATOR AND WATER PUMP

037
FUEL TANK

038
AIR CONDITIONING

039
AIR CONDITIONING SYSTEM - SCHEME

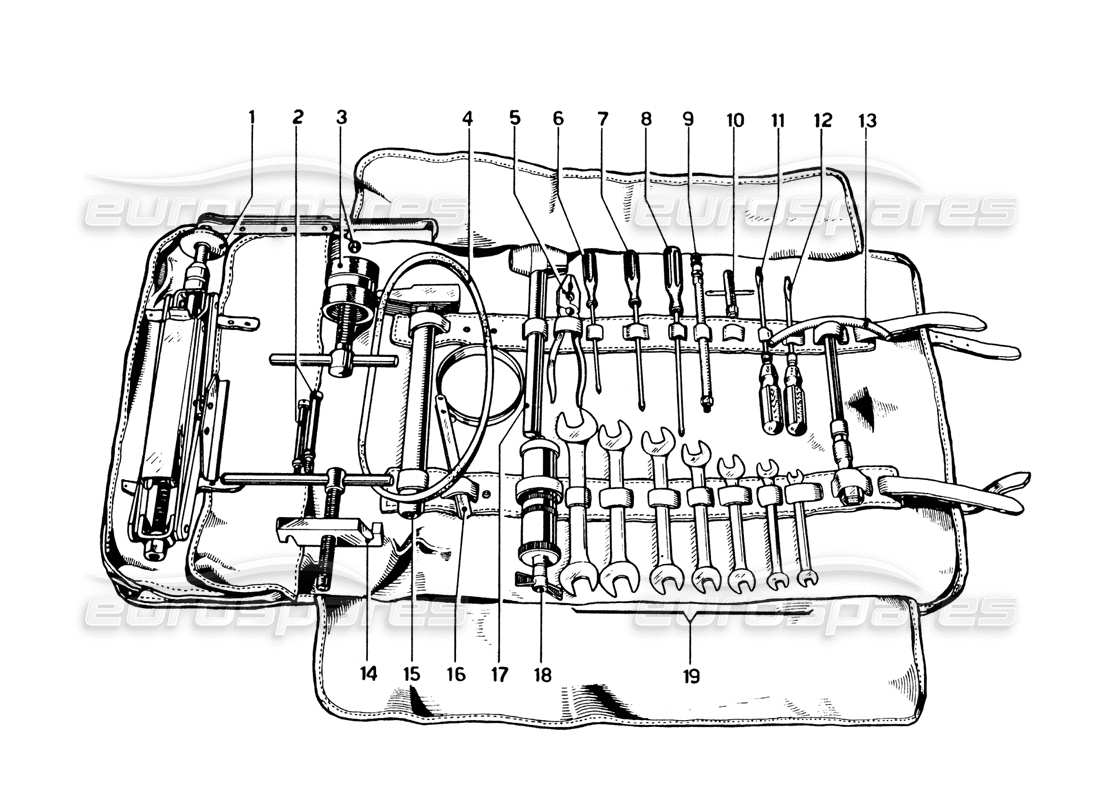

040
