027 - Metering Distributor

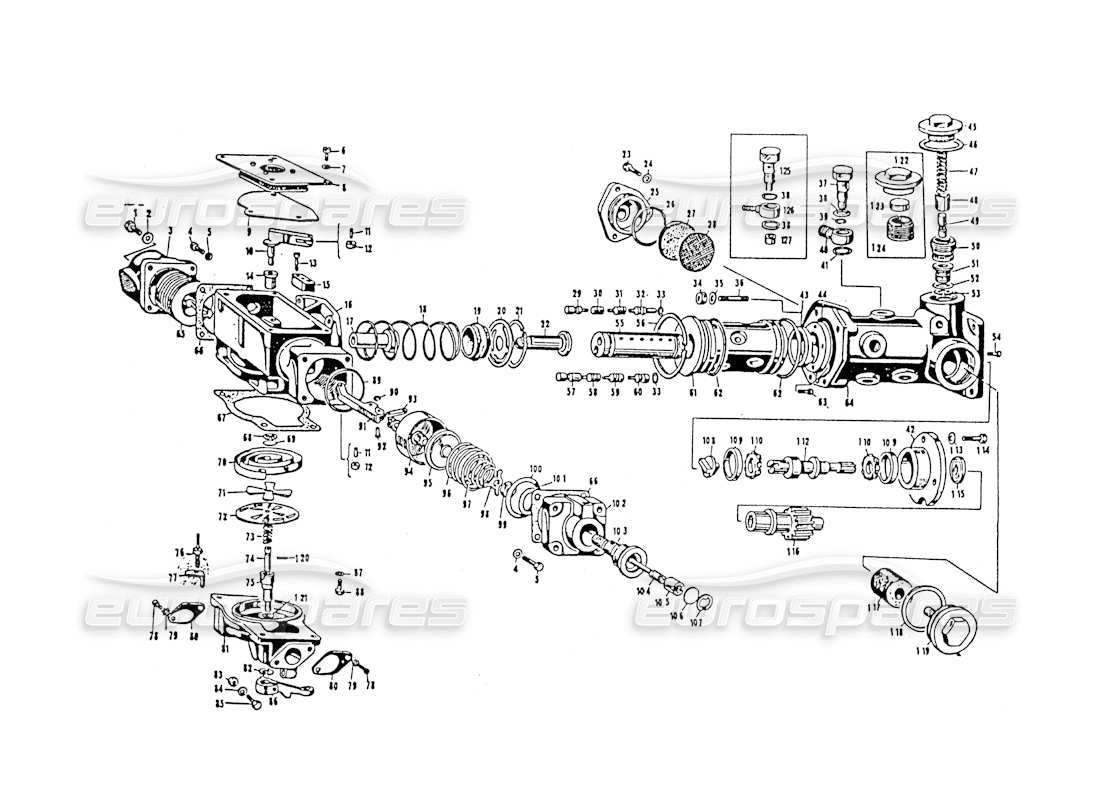

Maserati 3500 GT Metering Distributor Parts Diagram
View the exploded parts diagram to find the part you are looking for
- You can reposition the diagram by dragging it
- You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
- You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
- You can click on a hotspot in the parts diagram to locate the part in the table
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
# 001
MPN: BNT 61052
BOLT
# 002
MPN: RNT 33412
WASHER
# 003
MPN: 101/9 MC 61102
COVER
# 004
MPN: BNT 61053
BOLT
# 005
MPN: RSN 3 2 4 9 7
WASHER
# 006
MPN: VNT 58836
SCREW
# 007
MPN: RSN 3 2 4 9 7
WASHER
# 008
MPN: 101/9 MC 61103
COVER
# 009
MPN: 101/9 - MC 61104
CAM SUPPORT SHEET
# 010
MPN: 101/9 MC 61105
Lava starter
# 011
MPN: 101/9 MC 61106
PIN
# 012
MPN: 101/9 - MC 61107
ADJUSTMENT ROLLER
# 013
MPN: VNT 61054
SCREW
# 014
MPN: 101/9 MC 61108
BUSH
# 015
MPN: 101/9 MC 61109
GUIDE ANCHOR
# 016
MPN: 101/9 - MC 61110
BODY CONTROL
# 017
MPN: 101/9 - MC 61111
BUSH
# 018
MPN: 101/9 MC 61112
SPRING
# 019
MPN: 101/9 - MC 60662
CUFFIA OLIO PUNTALINO
# 020
MPN: 101/9 MC 61113
Central spring cup
# 021
MPN: ART. 49764
RING
# 022
MPN: 101/9 - MC 61114
PUNTALINO CENTRALE
# 023
MPN: BNT 61055
BOLT
# 024
MPN: RSN 3 2 4 9 7
WASHER
# 025
MPN: 101/9 MC 61115
COVER
# 026
MPN: Gom 57084
Rubber Ø I 8,3X1,78 seal on the fuel filter cover
# 027
MPN: 101/9 - MC 61116
Filtro benzina
# 028
MPN: 101/9 - MC 61117
PETROL FILTER SUPPORT NET
# 029
MPN: 101/9 MC 61118
I left timing piston
# 030
MPN: 101/9 MC 61119
The left timing piston
# 031
MPN: 101/9 MC 61120
III left distribution piston
# 032
MPN: 101/9 MC 61121
IV left distribution piston
# 033
MPN: Gom 57087
Rubber Ø 4,47X1,78 for timing piston seal
# 034
MPN: DNT 47046
NUT
This part replaces part number 47046
# 035
MPN: RSN 3 2 4 9 7
WASHER
# 036
MPN: PN 46784
THREADED STUD
# 037
MPN: 101/9 MC 60993
SCREW
# 038
MPN: GOM 57089
Gommlno Ø 12,37X17,67 sul raccordo ad occhio
# 039
MPN: GOM 57088
Gommlno Ø 7,65X11,21 sulla vite raccordo
# 040
MPN: RON 52860
UNION
# 041
MPN: GOM 57089
RUBBER Ø 12,37X17,67 ON THE EYE FITTING
# 042
MPN: 101/9 - MC 61122
COVER
# 043
MPN: 101/9 - MC 61123
GUIDE FOR TRANSMISSION ENGAGEMENT
# 044
MPN: 101/9 MC 61124
SEAL
# 045
MPN: 101/9 - MC 61125
OIL PUMP CAP
# 046
MPN: GN 32519
GASKET OR SEAL
# 047
MPN: 101/9 - MC 61126
SPRING
# 048
MPN: 101/9 - MC 61127
OIL PUMP PISTON
# 049
MPN: 101/9 - MC 61128
PUNTALINO POMPA OLIO
# 050
MPN: 101/9 MC 61129
EXTERNAL RING RING OF OIL PUMP
# 051
MPN: 101/9 MC 61130
OIL PUMP SHIRT
# 052
MPN: GN 36108
GASKET OR SEAL
# 053
MPN: GOM 61050
Rubber Ø I 10,82X1,78 on the oil pump liner
# 054
MPN: BNT 61055
BOLT
# 055
MPN: 101/9 MC 61131
TIMING ROTOR
# 056
MPN: ART.43405
RING
# 057
MPN: 101/9 MC 61132
I right distribution piston
# 058
MPN: 101/9 - MC61133
II RIGHT TIMING PISTON
# 059
MPN: 101/9 MC 61134
III right distribution piston
# 060
MPN: 101/9 MC 61135
IV right distribution piston
# 061
MPN: 101/9 MC 63458
COMPLETE ROTOR
# 062
MPN: GOM 57085
Rubber Ø I 38,25X3,52 seal on the external side of the rotor
# 062
MPN: GOM 61049
Rubber Ø I 44,05X3,52 seal on the external side of the rotor
# 063
MPN: VNT 61056
SCREW
# 064
MPN: 101/9 - MC61136
DISTRIBUTION BODY
# 065
MPN: 101/9 MC 61137
Capsula barametrica
# 066
MPN: 101/9 - MC 61138
GASKET OR SEAL
# 067
MPN: 101/9 - MC 61139
GASKET OR SEAL
# 068
MPN: ART/52457
RING
# 069
MPN: RAT/45678
WASHER
This part replaces part number 45678
# 070
MPN: 101/9 MC 61140
SPRING
# 071
MPN: 101/9 - MC 61141
CRUISE BUTTERFLY FOR AIR VALVE
# 072
MPN: 101/9 MC 61142
DISC FOR AIR VALVE
# 073
MPN: 101/9 MC 61143
SPRING
# 074
MPN: 101/9 - MC 61144
SHAFT FOR AIR VALVE
# 075
MPN: 101/9 MC 61145
CONTROL SHAFT FOR AIR VALVE
# 076
MPN: 101/9 - MC 61146
PIVOT
# 077
MPN: 101/9 - MC 61147
RETAINER FOR AIR VALVE SPRING
# 078
MPN: VNT 61057
SCREW
# 079
MPN: R5N 32497
WASHER
# 080
MPN: 101/9 - MC 61148
BLIND FLANGE FOR AIR VALVE BODY
# 081
MPN: 101/9 MC 61149
AIR VALVE BODY
# 082
MPN: 101/9 - MC 61150
WASHER
# 083
MPN: DNT 47046
NUT
This part replaces part number 47046
# 084
MPN: RAT/45678
WASHER
This part replaces part number 45678
# 085
MPN: BNT/47370
BOLT
from £3.32
from £3.32
This part replaces part number 47370
# 086
MPN: 101/9 MC 61151
LEVER
# 088
MPN: BNT 61053
SCREW
# 089
MPN: 101/9 MC 61152
RING
# 090
MPN: ART. 44746
RING
# 091
MPN: 101/9 - MC 61153
CAMMA
# 092
MPN: 101/9 - MC 61154
PIVOT
# 093
MPN: 101/9 - MC 61155
BIELLETTA PER CAMMA
# 094
MPN: 101/9 - MC 61156
PISTONE
# 095
MPN: 101/9 MC 61157
CUP FOR PISTON SPRING
# 096
MPN: 101/9 - MC 61158
SPRING
# 097
MPN: 101/9 - MC 61159
SPRING
# 098
MPN: 101/9 - MC 61160
STOPPER FOR INTERNAL SPRING
# 099
MPN: DN 61059
NUT
# 100
MPN: 101/9 - MC 61161
EXTERNAL SPRING THICKNESS
# 101
MPN: 101/9 MC 61162
INTERNAL SPRING THICKNESS
# 102
MPN: 101/9 MC 61163
COVER
# 103
MPN: 101/9 - MC 61164
PIVOT SPRING
# 104
MPN: 101/9 - MC 61165
PIVOT
# 105
MPN: 101/9 MC 61166
Stop locking ring
# 106
MPN: 101/9 MC 61167
Cap on the vacuum equipment cover
# 107
MPN: ART 52958
RING
# 108
MPN: 101/7 - MC 52742
TOWING JOINT
# 110
MPN: CSC 61061
Cuscinetto Ø 13X30X7 a sfere sull'alberino con camma
# 112
MPN: 101/9 MC 61168
SHAFT WITH CAM
# 113
MPN: RSN 3 2 4 9 7
WASHER
# 114
MPN: BNT 61055
BOLT
# 115
MPN: ANT 57086
SEALING RING
from £52.18
from £52.18
# 116
MPN: 101/7 MC 52167
Ingranagglo condotto comando distributore
# 117
MPN: 101/9 - MC 61169
FLLTRO OLIO
# 118
MPN: GN 61060
GASKET OR SEAL
# 119
MPN: 101/9 MC 61170
OIL FILTER CAP
# 120
MPN: 101/9 MC 61171
PIN
# 121
MPN: 101/9 MC 61172
GASKET OR SEAL
# 122
MPN: 101/9 MC 61173
OIL PUMP CAP
# 123
MPN: 101/9 - MC 61174
OIL PUMP PAD
# 124
MPN: 101/9 - MC 61175
OIL PUMP SHIRT
# 125
MPN: 101/9 - MC 61996
SCREW
# 126
MPN: RON 53262
UNION
# 127
MPN: GOM 61997
Gommino per vite raccordo sul distributore (II soluzione)
