034 - Internal Upholstery

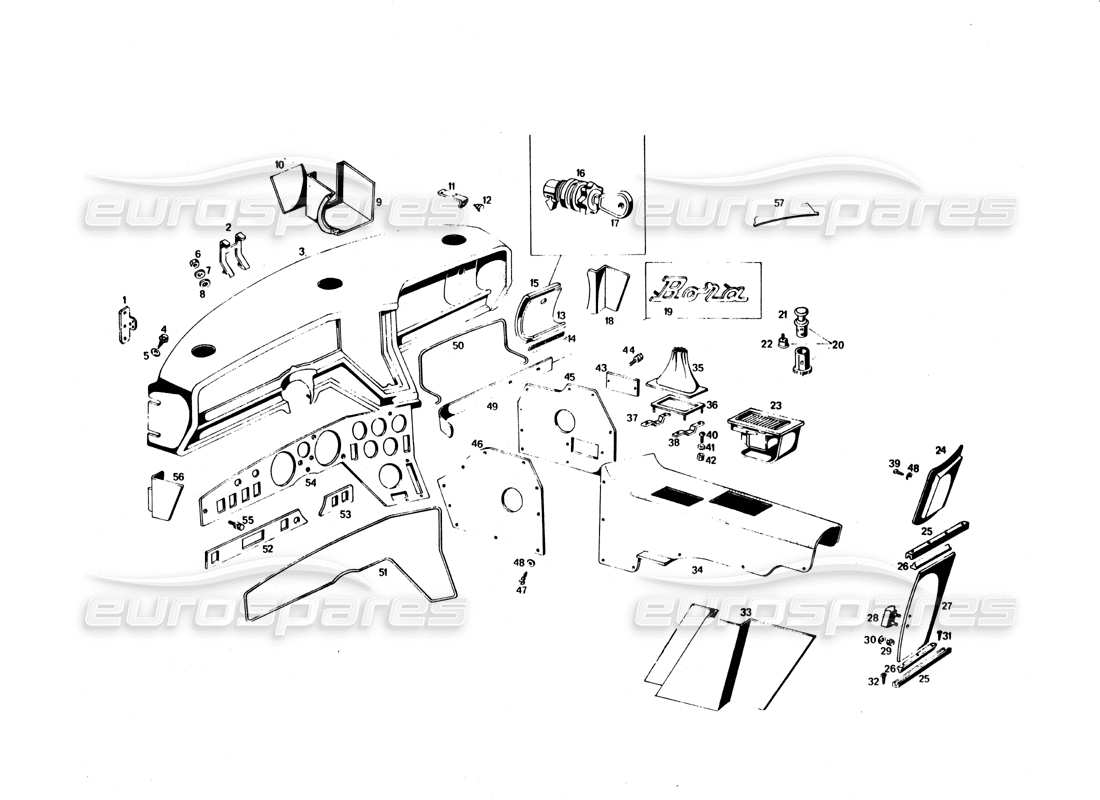

Maserati Bora Internal Upholstery Parts Diagram
View the exploded parts diagram to find the part you are looking for
- You can reposition the diagram by dragging it
- You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
- You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
- You can click on a hotspot in the parts diagram to locate the part in the table
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
# 001
MPN: 117 BC 74787
Mensola sostegno distributors aizafari
# 002
MPN: 117 BC 74742
SHELVES SUPPORTING DISPENSER FOR PEDAL AND ARMCHAIR MOVEMENT CONTROL
# 003
MPN: 117 BC 75058
DASHBOARD WITH RAW CONNECTIONS
# 003
MPN: 117 BC 75059
CRUSCOTTO COMPLETO ACCESSORI E RIVESTITO (COLORE DA PRECISARE)
# 003
MPN: 117 BC 76890
DASHBOARD WITH RAW ATTACHMENTS FOR RIGHT-HAND DRIVES
# 003
MPN: 117 BP 76549
CRUSCOTTO COMPLETO E RIVESTITO PER GUIDE DESTRA (COLORE DA PRECISARE)
# 004
MPN: VAT 75129
BOLT
# 005
MPN: RN 75159
WASHER
# 006
MPN: DNT 47046
NUT
This part replaces part number 47046
# 007
MPN: RNT 35345
WASHER
# 008
MPN: RDI 58544
WASHER
# 009
MPN: 117 BC 75203
COVERED DASHBOARD STORAGE DRAWER
# 009
MPN: 117 BC 75670
RAW DASHBOARD STORAGE DRAWER
# 010
MPN: 117 BC 75212
Parete dl fondo cassetto portaoggettl grezza
# 010
MPN: 117 BP 75340
Parete di fondo cassetto portaoggettl rivestita
# 011
MPN: 117 BC 76715
Riscontro serrature cassetto cruscotto
# 012
MPN: PCN 64657
PARACOLPO IN GOMMA PER SPORTELLO CASSETTO CRUSCOTTO
# 013
MPN: 117 BC 74888
RAW STORAGE COMPARTMENT DOOR
# 013
MPN: 117 BC 75454
SPORTELLO CHIVAURA VANO PORTAOGGETTL GREZZO COMPLETO CERNIERA E FONDINO
# 013
MPN: 117 BC 76575
Sporttello chiusura vano portaoggetti grezzo completo cerniera e fondino per guida destra
# 013
MPN: 117 BC 76576
Sportello chiusura vano portaoggetti grezzo per guida destra
# 013
MPN: 117 BP 75204
COVERED STORAGE COMPARTMENT CLOSING DOOR COMP). ZIPPER AND BACKPACK
# 013
MPN: 117 BP 76578
Sportello chiusura vano portaoggetti rivestito completo cerniera e fondino per guide destra
# 014
MPN: 117 BC 75235
CERNFERA PER SPORTELLO VANO PORTAOGGETTL
# 015
MPN: 117 BC 75209
RAW STORAGE COMPARTMENT DOOR BASE
# 015
MPN: 117 BC 75210
COVERED STORAGE COMPARTMENT DOOR BASE
# 015
MPN: 117 BP 76581
COVERED GLOVE COMPARTMENT DOOR BASE FOR RIGHT RAILS
# 015
MPN: 117 RP 79577
RAW STORAGE COMPARTMENT DOOR BASE FOR RIGHT RIGHT RAILS
# 016
MPN: 109 BC 56578
Serrature cassetto cruscotto
from £199.50
from £199.50
# 017
MPN: 116 BO 70396
Chlave per cassetto cruscotto
# 018
MPN: 117 BP 75198
RIGHT SIDE WALL ROUGH PASSENGER FOOT TRAY
# 018
MPN: 117 BP 75200
RIGHT SIDE WALL COVERED PASSENGER TRAY
# 018
MPN: 117 BP 76891
LEFT SIDE WALL RAW PASSENGER FOOT TRAY FOR RIGHT DRIVE.
# 018
MPN: 117 BP 76892
PARETE LATERALS SINISTRA VASCHETTA PIEDI PASSEGGERO RIVEST. PER GUIDE DX
# 019
MPN: 117 BM 73609

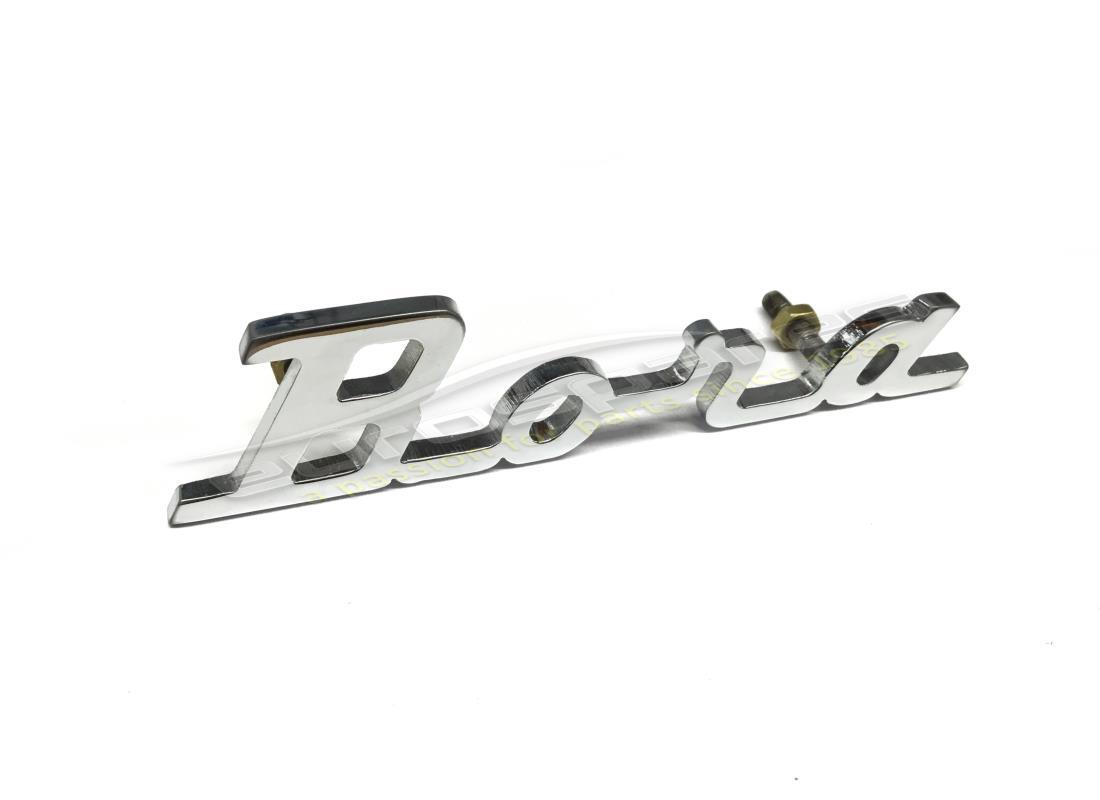

BORA SCRIPT
from £78.75
from £78.75
# 020
MPN: 117 BC 73645
ACCENDL SIGARL ELETTRICO COMPLETO
# 021
MPN: 117 BC 76881
PARTS ESTRALBILE ACCENDISIGARL
# 022
MPN: 117 BC 76883
RESLSTENZA PER ACCENDISLGARL
# 023
MPN: 117 BC 75307
POSACENERE SUL TUNNEL COMPLETO
# 023
MPN: 117 BC 77472
ASHTRAY ON THE COMPLETE TUNNEL WITH RIGHT GUIDES
# 024
MPN: 117 BP 75180
COVER
# 024
MPN: 117 CT 73835
COPERCHL ISPEZLONE MOTORS GREZZO
# 025
MPN: PRN 75599
FEMALE PROFILE FOR TOOL COMPARTMENT DOOR GUIDES MT. 0,730
# 026
MPN: PRN 75598
MALE PROFILE FOR TOOL COMPARTMENT DOOR GUIDES MT. 0385
# 027
MPN: 117 BM 75698
SPORTELLO VANO PORTS ATTREZZI GREZZO
# 027
MPN: 117 BP 75699
SPORTELLO VANO PORTS ATTREZZL RIVESTITO
# 028
MPN: 117 BM 75909
PANNELLO PER SPORTELLO VANO ATTREZZL
# 029
MPN: DNT 62556
NUT
# 030
MPN: RNT 47373
WASHER
# 031
MPN: VAT 58531
SCREW
# 032
MPN: VAT 58534
SCREW
# 033
MPN: 117 BM 74953
LEFT SIDE WALL TOOL COMPARTMENT RAW
# 033
MPN: 117 BP 75192
LEFT SIDE WALL TOOL COMPARTMENT COVERED
# 034
MPN: 117 BP 75176
COPRICAMBLO COMPLETO RIVEATITO
# 034
MPN: 117 BP 75213
COPRICAMBLO COMPLETO GREZZO
# 034
MPN: 117 BP 76553
COPRICAMBLO COMPLETO RIVESTITO GUIDE DESTRA
# 034
MPN: 117 BP 76893
COPRICAMBLO COMPLETO GREZZO GUIDE DESTRA
# 035
MPN: 117 BP 76894
GEAR GEAR WASHING BOOT
# 036
MPN: 117 BP 75674
GEAR GEAR WASHER FRAME
# 037
MPN: 117 BP 75214
PLATE
# 038
MPN: 117 BP 75215
PIASTRINO POSTERIORS FISSAGGLO CUFFIA LAVA CAMBIO
# 039
MPN: VAT 76365
Vita autofilettante Ø 3.58 X 31,75 fissaggio sportello ispezionam. motore
# 040
MPN: VNT 75282
Vito Ø 3 X 0,5 X 15 fissagglo piastrini cuffia lava cambio
# 041
MPN: RDE 61865
WASHER
# 042
MPN: DNT
NUT
# 043
MPN: 117 BP 75177
VALVE BOX DOOR ON THE RIGHT PANEL RAW TUNNEL
# 043
MPN: 117 BP 75178
VALVE BOX DOOR UNDER RIGHT PANEL COVERED TUNNEL
# 044
MPN: 117 BC 74889
Vito zigrinata fissaggio sportello scatola valvole
# 045
MPN: 117 BP 75184
PANNELLO LATERALS DESTRO COMPLETO RIVEATITO
# 045
MPN: 117 BP 75290
PANNELLO LATERALS DESTRO COMPLETO GREZZO
# 045
MPN: 117 BP 76557
COMPLETE RIVETED RIGHT SIDE PANEL FOR RIGHT RIGHT RAILS
# 045
MPN: 117 BP 76895
COMPLETE RAW RIGHT SIDE PANEL FOR RIGHT RAILS
# 046
MPN: 117 BP 75181
RAW LEFT SIDE PANEL
# 046
MPN: 117 BP 75183
PANNELLO LATERALS SINISTRO RIVESTITO
# 046
MPN: 117 BP 76554
RAW LEFT SIDE PANEL RIGHT GUIDES
# 046
MPN: 117 BP 76555
PANNELLO LATERALS ALNISTRO RIVESTITO GUIDE DESTRA
# 047
MPN: VAT 59063
Vito autofllettante Ø 2,84 X 19,85 Pisa. copricambio e pannelli laterall
# 048
MPN: SVT 59063
UNDER SCREW 0 3,5 FOR THE ENGINE INSPECTION DOOR
# 049
MPN: 117 BC 75143
PLANCETTA PORTASCRLTTA BORE SUL CRUSCOTTO COMPLETE GREZZA
# 049
MPN: 117 BC 76888
PLANCETTA PORTASCRLTTA BORE CUT CRUSCOTTO COMPLETE RIVESTITA GUIDE DESTRA
# 049
MPN: 117 BC 76912
PLANCETTA PORTASCRITTA BORE SUL CRUSCOTTO COMPLETE GREZZA GUIDE DESTRA
# 049
MPN: 117 BP 75146
PLANCETTA PORTAACRLTTA BORE SUL CRUSCOTTO COMPLETE RIVESTITA
# 050
MPN: 117 BC 75665
RIGHT SIDE DASHBOARD ROUND FRAME
# 050
MPN: 117 BC 76896
FRAME AROUND THE DASHBOARD LEFT SIDE RIGHT GUIDES
# 051
MPN: 117 BC 75664
CORNICE GIRO PIANCIA PORTASTRUMENTI
# 051
MPN: 117 BC 76897
CORNICE GIRO PLANCIE ASTRUMENTL GUIDE DESTRA
# 052
MPN: 117 BC 75168
PLANCETTA PORTARADLO SUL CRUSCOTTO GREZZA
# 052
MPN: 117 BP 75170
PLANCETTA PORTARADIO SUL CRUSCOTTO RIVESTITA
# 052
MPN: 117 BP 76899
PLANCETTA PARADIO SUL CRUSCOTTO RIVESTITA GOLDS DESTRA
# 053
MPN: 1 17 BP 75169
PLANCETTA CENTRALE PER COMANDO PEDALIERA E POLTRONA (RIVESTITA)
# 053
MPN: 117 BC 75167
PLANCETTA CENTRALE PER COMANDO PEDALIERE A POLTRONA (GREZZA) .
# 053
MPN: 117 BC 76902
CENTRAL PLATFORM FOR PEDAL CONTROL AND RAW ARMCHAIR WITH RIGHT GUIDES
# 053
MPN: 117 BP 76901
PLANCETTA CENTRALS PER COMANDO PEDALIERA A POLTRONE RIVESTITA GUIDE DX,
# 054
MPN: 117 BC 75132
PLANCLA PORTASTRUMENTI GREZZA DELLS 24A VETTURA IN POI, PER LE PRECEDENTI AILS 24A FORNLRE ASSLEME PANIC. BV 75123 A BV 75125 TAY. N. 28
# 054
MPN: 117 BP 75202
PLANCIA PORTASTRUMENTI RIVESTITA DELLS 24. VETTURA IN POI, PER E PRECED. ALLY 24A FORNIRE ASALEME AL PANIC. BV 75123 A BV 75125 TAY. N. 28
# 054
MPN: 117 BP 76551
COMPLETE COVERED INSTRUMENT PLATE FOR RIGHT RIGHT GUIDES
from £367.50
from £367.50
# 055
MPN: 117 BC 74889
VITO KNURLED INSTRUMENT DASHBOARD FIXING
# 056
MPN: 117 BP 75199
PARETE LATERALE SINLATRE VASCHETTA PLEDL PILOTS GREZZA
# 056
MPN: 117 BP 75201
PARETE IAETRALE SINISTRA VASCHETTA PLEDL PILOTS RIVESTITA
# 056
MPN: 117 BP 76903
PARETE LATERALS DESTRA VASCHETTA PIED) PILOTS GREZZA GUIDE DENT A
# 056
MPN: 117 BP 76904
PARETE LATERALE DESTRA VASCHETTA PLEDL PILOTS RIVESTITA GUIDE DESTRA
# 057
MPN: 117 8T 75790
FINIZIONE CORDONTURE CLELO DESTRO
# 057
MPN: 117 BT 75791
FLNLZLONE CORDONATURS CLELO SINISTRO
