maserati ghibli 4.7 / 4.9 hydraulic steering parts diagram

022 - HYDRAULIC STEERING

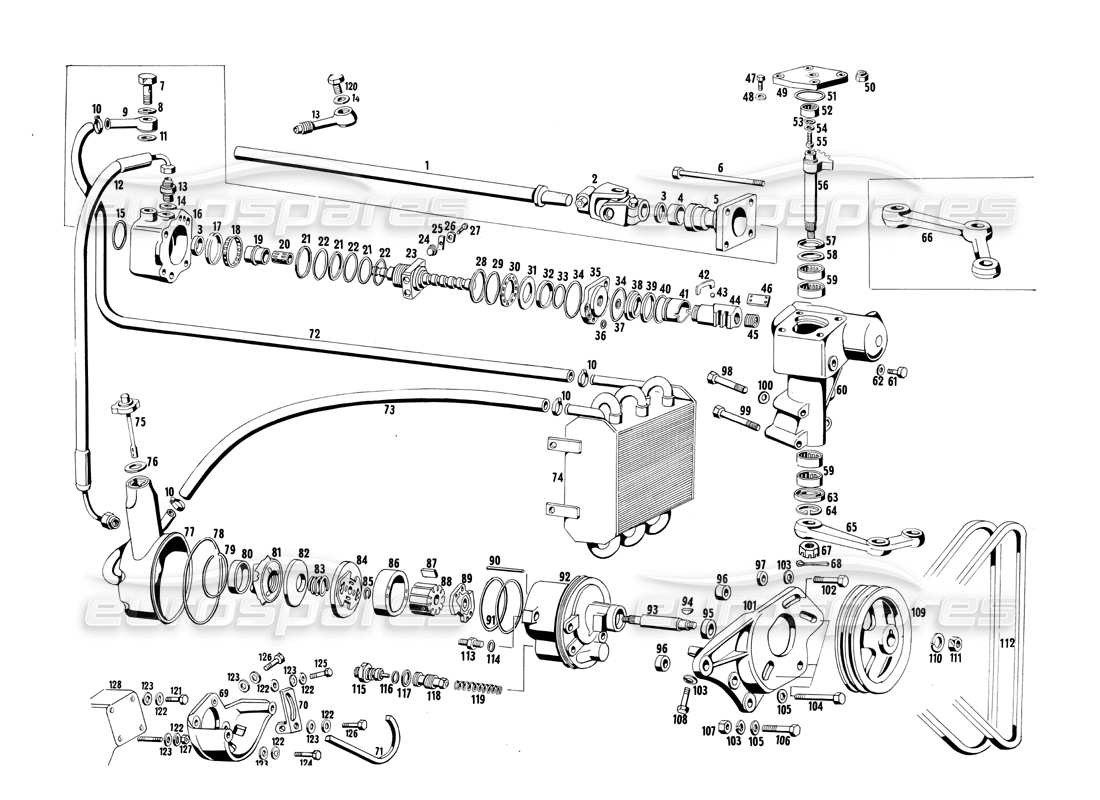

Maserati Ghibli 4.7 / 4.9 Hydraulic Steering Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                                                                                                                                                                                                                                  #
                                                                                                                                                                                                                                                                  Part number
                                                                                                                                                                                                                                                                  Description
                                                                                                                                                                                                                                                                  Price
                                                                                                                                                                                                                                                                  # 000
                                                                                                                                                                                                                                                                  MPN: PN 32662
                                                                                                                                                                                                                                                                  THREADED STUD
                                                                                                                                                                                                                                                                  Detail without number at the bottom left of the illustrative table
                                                                                                                                                                                                                                                                  # 001
                                                                                                                                                                                                                                                                  MPN: 107GS59615
                                                                                                                                                                                                                                                                  GUIDE COLUMN BETWEEN THE JOINTS
                                                                                                                                                                                                                                                                  # 002
                                                                                                                                                                                                                                                                  MPN: 107 GS 59812
                                                                                                                                                                                                                                                                  JOINT ON THE STEERING BOX
                                                                                                                                                                                                                                                                  # 003
                                                                                                                                                                                                                                                                  MPN: ANT 59883
                                                                                                                                                                                                                                                                  SEALING RING
                                                                                                                                                                                                                                                                  # 004
                                                                                                                                                                                                                                                                  MPN: RUL59885
                                                                                                                                                                                                                                                                  ROLLER CAGE 24 X 18 X 16 FOR SAID
                                                                                                                                                                                                                                                                  # 006
                                                                                                                                                                                                                                                                  MPN: BNT 58749
                                                                                                                                                                                                                                                                  BOLT
                                                                                                                                                                                                                                                                  # 009
                                                                                                                                                                                                                                                                  MPN: RON 59431
                                                                                                                                                                                                                                                                  GASKET OR SEAL
                                                                                                                                                                                                                                                                  # 010
                                                                                                                                                                                                                                                                  MPN: FRN 37824
                                                                                                                                                                                                                                                                  CLAMP 12-24 FOR OIL DELIVERY AND DRAIN SLEEVES
                                                                                                                                                                                                                                                                  # 011
                                                                                                                                                                                                                                                                  MPN: GN46637
                                                                                                                                                                                                                                                                  GASKET OR SEAL
                                                                                                                                                                                                                                                                  from £2.18
                                                                                                                                                                                                                                                                  from £2.18
                                                                                                                                                                                                                                                                  # 012
                                                                                                                                                                                                                                                                  MPN: 107GC57917
                                                                                                                                                                                                                                                                  OIL DELIVERY PIPE FROM PUMP TO VALVE BOX
                                                                                                                                                                                                                                                                  # 013
                                                                                                                                                                                                                                                                  MPN: RON 67102
                                                                                                                                                                                                                                                                  UNION
                                                                                                                                                                                                                                                                  # 014
                                                                                                                                                                                                                                                                  MPN: GN 33567
                                                                                                                                                                                                                                                                  GASKET OR SEAL
                                                                                                                                                                                                                                                                  # 015
                                                                                                                                                                                                                                                                  MPN: GOM59889
                                                                                                                                                                                                                                                                  RUBBER 40 X 2,5 ON THE VALVE BOX
                                                                                                                                                                                                                                                                  # 016
                                                                                                                                                                                                                                                                  MPN: 107 GS 59902
                                                                                                                                                                                                                                                                  VALVE BOX
                                                                                                                                                                                                                                                                  # 017
                                                                                                                                                                                                                                                                  MPN: 107 GS 59903
                                                                                                                                                                                                                                                                  RING
                                                                                                                                                                                                                                                                  # 018
                                                                                                                                                                                                                                                                  MPN: 107 GS 59904
                                                                                                                                                                                                                                                                  THRUST BALL CAGE FOR ENDLESS LIFE
                                                                                                                                                                                                                                                                  # 020
                                                                                                                                                                                                                                                                  MPN: 107 GS 59906
                                                                                                                                                                                                                                                                  DOUBLE NEEDLE CAGE FOR ENDLESS LIFE
                                                                                                                                                                                                                                                                  # 021
                                                                                                                                                                                                                                                                  MPN: 107 GS 59907
                                                                                                                                                                                                                                                                  SEALING RING
                                                                                                                                                                                                                                                                  # 022
                                                                                                                                                                                                                                                                  MPN: 107 GS 59908
                                                                                                                                                                                                                                                                  SPECIAL RUBBER FOR SAID
                                                                                                                                                                                                                                                                  # 023
                                                                                                                                                                                                                                                                  MPN: 107 GS 50909
                                                                                                                                                                                                                                                                  LIFE WITHOUT END
                                                                                                                                                                                                                                                                  # 024
                                                                                                                                                                                                                                                                  MPN: 107 GS 59910
                                                                                                                                                                                                                                                                  CAP ON ENDLESS LIFE
                                                                                                                                                                                                                                                                  # 026
                                                                                                                                                                                                                                                                  MPN: 107 GS 59912
                                                                                                                                                                                                                                                                  SAFETY PLATE FOR SUPPORT
                                                                                                                                                                                                                                                                  # 027
                                                                                                                                                                                                                                                                  MPN: BNT/47370
                                                                                                                                                                                                                                                                  BOLT
                                                                                                                                                                                                                                                                  from £3.32
                                                                                                                                                                                                                                                                  from £3.32
                                                                                                                                                                                                                                                                  This part replaces part number 47370
                                                                                                                                                                                                                                                                  # 028
                                                                                                                                                                                                                                                                  MPN: 107 GS 59913
                                                                                                                                                                                                                                                                  SEALING RING
                                                                                                                                                                                                                                                                  # 029
                                                                                                                                                                                                                                                                  MPN: 107GS59914
                                                                                                                                                                                                                                                                  GOMMINO PER DETTO
                                                                                                                                                                                                                                                                  # 030
                                                                                                                                                                                                                                                                  MPN: RUL59886
                                                                                                                                                                                                                                                                  THRUST ROLLER CAGE ON THE INTERMEDIATE FLANGE
                                                                                                                                                                                                                                                                  # 034
                                                                                                                                                                                                                                                                  MPN: GOM 59890
                                                                                                                                                                                                                                                                  RUBBER 62 X 2 ON THE INTERMEDIATE FLANGE
                                                                                                                                                                                                                                                                  # 035
                                                                                                                                                                                                                                                                  MPN: 107GS59918
                                                                                                                                                                                                                                                                  INTERMEDIATE FLANGE BETWEEN VALVE BOX AND GUIDE BOX
                                                                                                                                                                                                                                                                  # 036
                                                                                                                                                                                                                                                                  MPN: GOM 59891
                                                                                                                                                                                                                                                                  RUBBER 7 X 1,5 ON THE INTERMEDIATE FLANGE
                                                                                                                                                                                                                                                                  # 037
                                                                                                                                                                                                                                                                  MPN: GOM59892
                                                                                                                                                                                                                                                                  RUBBER 10,5 X 1,5 ON THE INTERMEDIATE FLANGE
                                                                                                                                                                                                                                                                  # 038
                                                                                                                                                                                                                                                                  MPN: 107 GS 59919
                                                                                                                                                                                                                                                                  RING
                                                                                                                                                                                                                                                                  # 040
                                                                                                                                                                                                                                                                  MPN: 107 GS 59921
                                                                                                                                                                                                                                                                  SEALING RUBBER FOR SAID
                                                                                                                                                                                                                                                                  # 041
                                                                                                                                                                                                                                                                  MPN: 107 GS 59922
                                                                                                                                                                                                                                                                  BUSH
                                                                                                                                                                                                                                                                  # 042
                                                                                                                                                                                                                                                                  MPN: 107 GS 59923
                                                                                                                                                                                                                                                                  SEMITUBO PER CIRCOLAZIONE SFERE
                                                                                                                                                                                                                                                                  # 043
                                                                                                                                                                                                                                                                  MPN: SFN 59887
                                                                                                                                                                                                                                                                  SPHERE Ø 7 ON ENDLESS LIFE
                                                                                                                                                                                                                                                                  # 044
                                                                                                                                                                                                                                                                  MPN: 107 GS 59924
                                                                                                                                                                                                                                                                  PISTON FOR ENDLESS LIFE
                                                                                                                                                                                                                                                                  # 045
                                                                                                                                                                                                                                                                  MPN: 107 GS 59925
                                                                                                                                                                                                                                                                  PISTON CAP
                                                                                                                                                                                                                                                                  # 046
                                                                                                                                                                                                                                                                  MPN: 107 GS 59926
                                                                                                                                                                                                                                                                  PLATE ON THE BOX
                                                                                                                                                                                                                                                                  # 049
                                                                                                                                                                                                                                                                  MPN: 107GS59927
                                                                                                                                                                                                                                                                  COVER
                                                                                                                                                                                                                                                                  # 050
                                                                                                                                                                                                                                                                  MPN: DN 51421
                                                                                                                                                                                                                                                                  NUT
                                                                                                                                                                                                                                                                  # 051
                                                                                                                                                                                                                                                                  MPN: GOM59893
                                                                                                                                                                                                                                                                  RUBBER 72 X 2,5 SEAL BETWEEN COVER AND BOX
                                                                                                                                                                                                                                                                  # 052
                                                                                                                                                                                                                                                                  MPN: RUL 45687
                                                                                                                                                                                                                                                                  BUSH
                                                                                                                                                                                                                                                                  # 053
                                                                                                                                                                                                                                                                  MPN: ART 52724
                                                                                                                                                                                                                                                                  RING
                                                                                                                                                                                                                                                                  # 054
                                                                                                                                                                                                                                                                  MPN: 107 GS 59928
                                                                                                                                                                                                                                                                  WASHER
                                                                                                                                                                                                                                                                  # 056
                                                                                                                                                                                                                                                                  MPN: 107 GS 59930
                                                                                                                                                                                                                                                                  SHAFT WITH TOOTHED SECTOR
                                                                                                                                                                                                                                                                  # 057
                                                                                                                                                                                                                                                                  MPN: 107 GS 59931
                                                                                                                                                                                                                                                                  SEALING RING
                                                                                                                                                                                                                                                                  # 058
                                                                                                                                                                                                                                                                  MPN: 107 GS 59932
                                                                                                                                                                                                                                                                  WASHER
                                                                                                                                                                                                                                                                  # 059
                                                                                                                                                                                                                                                                  MPN: RUL 45687
                                                                                                                                                                                                                                                                  BOCCCLARULLINI 28 X 35 X 20 PERDETTO
                                                                                                                                                                                                                                                                  # 060
                                                                                                                                                                                                                                                                  MPN: 107GS55847
                                                                                                                                                                                                                                                                  COMPLETE STEERING BOX WITH POWER STEERING
                                                                                                                                                                                                                                                                  # 061
                                                                                                                                                                                                                                                                  MPN: TN 56311
                                                                                                                                                                                                                                                                  CAP 12 X 1,5 ON THE BOX
                                                                                                                                                                                                                                                                  # 062
                                                                                                                                                                                                                                                                  MPN: GN 47207
                                                                                                                                                                                                                                                                  GASKET OR SEAL
                                                                                                                                                                                                                                                                  This part replaces part number 47207
                                                                                                                                                                                                                                                                  # 063
                                                                                                                                                                                                                                                                  MPN: 107 GS 59934
                                                                                                                                                                                                                                                                  SEALING RING
                                                                                                                                                                                                                                                                  # 064
                                                                                                                                                                                                                                                                  MPN: ART. 43191
                                                                                                                                                                                                                                                                  RING
                                                                                                                                                                                                                                                                  # 065
                                                                                                                                                                                                                                                                  MPN: 107 GC 57934
                                                                                                                                                                                                                                                                  WASH STEERING CONTROL ON STEERING BOX
                                                                                                                                                                                                                                                                  # 066
                                                                                                                                                                                                                                                                  MPN: 107 GC 57940
                                                                                                                                                                                                                                                                  LEVER
                                                                                                                                                                                                                                                                  # 067
                                                                                                                                                                                                                                                                  MPN: DCN 59888
                                                                                                                                                                                                                                                                  NUT
                                                                                                                                                                                                                                                                  # 068
                                                                                                                                                                                                                                                                  MPN: CN50169
                                                                                                                                                                                                                                                                  COPIGLIA 5 X 40 PERDETTO
                                                                                                                                                                                                                                                                  # 069
                                                                                                                                                                                                                                                                  MPN: 115 ME 65787
                                                                                                                                                                                                                                                                  BRACKET / SUPPORT
                                                                                                                                                                                                                                                                  # 070
                                                                                                                                                                                                                                                                  MPN: 115 ME 65793
                                                                                                                                                                                                                                                                  SQUARE ON THE SUPPORT FOR BELT ADJUSTMENT
                                                                                                                                                                                                                                                                  # 071
                                                                                                                                                                                                                                                                  MPN: CTR 59712
                                                                                                                                                                                                                                                                  CINGHIA 13 X 8 X 860 TRAINO ALTERNATORE (PIRELLI 260402)
                                                                                                                                                                                                                                                                  # 072
                                                                                                                                                                                                                                                                  MPN: MN 57698
                                                                                                                                                                                                                                                                  SLEEVE 10 X 16 X 1850 FROM GUIDE BOX TO RADIAT
                                                                                                                                                                                                                                                                  # 073
                                                                                                                                                                                                                                                                  MPN: MN 62424
                                                                                                                                                                                                                                                                  HOSE 12 X 18 X 1600 FROM RADIATOR TO PUMP
                                                                                                                                                                                                                                                                  # 074
                                                                                                                                                                                                                                                                  MPN: 115 GC 67373
                                                                                                                                                                                                                                                                  OIL COOLER FOR POWER STEERING
                                                                                                                                                                                                                                                                  # 075
                                                                                                                                                                                                                                                                  MPN: 107GS59935
                                                                                                                                                                                                                                                                  CAP WITH OIL LEVEL DIPSTICK FOR PUMP TANK
                                                                                                                                                                                                                                                                  # 076
                                                                                                                                                                                                                                                                  MPN: 107 GS 59936
                                                                                                                                                                                                                                                                  GASKET OR SEAL
                                                                                                                                                                                                                                                                  # 077
                                                                                                                                                                                                                                                                  MPN: 107GS59937
                                                                                                                                                                                                                                                                  BODY FOR OIL TANK
                                                                                                                                                                                                                                                                  # 078
                                                                                                                                                                                                                                                                  MPN: GOM 59894
                                                                                                                                                                                                                                                                  RUBBER 118 X 3,5 SEAL BETWEEN TANK AND PUMP BODY
                                                                                                                                                                                                                                                                  # 079
                                                                                                                                                                                                                                                                  MPN: 107 GS 59938
                                                                                                                                                                                                                                                                  SEAL
                                                                                                                                                                                                                                                                  # 080
                                                                                                                                                                                                                                                                  MPN: 107GS59939
                                                                                                                                                                                                                                                                  FILTRO OLIO
                                                                                                                                                                                                                                                                  # 082
                                                                                                                                                                                                                                                                  MPN: 107 GS 59941
                                                                                                                                                                                                                                                                  DISCOPER TAZZA PORTA FILTRO
                                                                                                                                                                                                                                                                  # 083
                                                                                                                                                                                                                                                                  MPN: 107 GS 59942
                                                                                                                                                                                                                                                                  SPRING
                                                                                                                                                                                                                                                                  # 084
                                                                                                                                                                                                                                                                  MPN: 107 GS 59943
                                                                                                                                                                                                                                                                  COVER
                                                                                                                                                                                                                                                                  # 086
                                                                                                                                                                                                                                                                  MPN: 107GS59945
                                                                                                                                                                                                                                                                  HOUSING FOR PUMP IMPELLER
                                                                                                                                                                                                                                                                  # 087
                                                                                                                                                                                                                                                                  MPN: 107 GS 59946
                                                                                                                                                                                                                                                                  PUMP IMPELLER BLADE
                                                                                                                                                                                                                                                                  # 088
                                                                                                                                                                                                                                                                  MPN: 107 GS 59947
                                                                                                                                                                                                                                                                  PUMP IMPELLER
                                                                                                                                                                                                                                                                  # 090
                                                                                                                                                                                                                                                                  MPN: 107 GS 59949
                                                                                                                                                                                                                                                                  PIN
                                                                                                                                                                                                                                                                  # 091
                                                                                                                                                                                                                                                                  MPN: GOM 59895
                                                                                                                                                                                                                                                                  GOMMINO 67 X 2,5 SULCORPO POMPA.
                                                                                                                                                                                                                                                                  # 092
                                                                                                                                                                                                                                                                  MPN: 107GS59950
                                                                                                                                                                                                                                                                  CORPO POMPA
                                                                                                                                                                                                                                                                  # 093
                                                                                                                                                                                                                                                                  MPN: 107GS59951
                                                                                                                                                                                                                                                                  PUMP CONTROL SHAFT
                                                                                                                                                                                                                                                                  # 094
                                                                                                                                                                                                                                                                  MPN: LN 40156
                                                                                                                                                                                                                                                                  LINGUETTA 3 X 13 SULL'ALBERINO COM. POMPA
                                                                                                                                                                                                                                                                  # 096
                                                                                                                                                                                                                                                                  MPN: 107 GC 55131
                                                                                                                                                                                                                                                                  SPACER BETWEEN POWER STEERING PUMP AND SUPPORT.
                                                                                                                                                                                                                                                                  # 097
                                                                                                                                                                                                                                                                  MPN: 107GC55132
                                                                                                                                                                                                                                                                  SPACER BETWEEN POWER STEERING PUMP AND SUPPORT
                                                                                                                                                                                                                                                                  # 099
                                                                                                                                                                                                                                                                  MPN: BNT/47484
                                                                                                                                                                                                                                                                  BOLT
                                                                                                                                                                                                                                                                  # 101
                                                                                                                                                                                                                                                                  MPN: 115 GC 65532
                                                                                                                                                                                                                                                                  SUPPORT
                                                                                                                                                                                                                                                                  # 102
                                                                                                                                                                                                                                                                  MPN: BN 53959
                                                                                                                                                                                                                                                                  BOLT
                                                                                                                                                                                                                                                                  # 103
                                                                                                                                                                                                                                                                  MPN: RSN 3 2 6 3 5
                                                                                                                                                                                                                                                                  WASHER
                                                                                                                                                                                                                                                                  # 108
                                                                                                                                                                                                                                                                  MPN: BNT 47017
                                                                                                                                                                                                                                                                  BOLT
                                                                                                                                                                                                                                                                  # 109
                                                                                                                                                                                                                                                                  MPN: 115 GS 65530
                                                                                                                                                                                                                                                                  Pulley on the steering servo pump shaft
                                                                                                                                                                                                                                                                  # 112
                                                                                                                                                                                                                                                                  MPN: CTR54413
                                                                                                                                                                                                                                                                  CINGHIA 13 X 8 X 960 PER TRAINO POMPA SERVO STERZO VARS. CON COMP. CONDIZ
                                                                                                                                                                                                                                                                  # 113
                                                                                                                                                                                                                                                                  MPN: 107 GS 59952
                                                                                                                                                                                                                                                                  BOLT
                                                                                                                                                                                                                                                                  # 114
                                                                                                                                                                                                                                                                  MPN: GOM 59897
                                                                                                                                                                                                                                                                  RUBBER 11 X 14 X 15 FOR SAID
                                                                                                                                                                                                                                                                  # 116
                                                                                                                                                                                                                                                                  MPN: GOM 59896
                                                                                                                                                                                                                                                                  RUBBER 15 X 2,5 ON THE FITTING SCREW
                                                                                                                                                                                                                                                                  # 117
                                                                                                                                                                                                                                                                  MPN: GOM 59898
                                                                                                                                                                                                                                                                  RUBBER FOR VTIE FITTING ON THE POWER STEERING PUMP
                                                                                                                                                                                                                                                                  # 118
                                                                                                                                                                                                                                                                  MPN: 107 GS 59954
                                                                                                                                                                                                                                                                  VALVOLA PERREGOLAZIONE PRESSIONE (COMPLETE)
                                                                                                                                                                                                                                                                  # 119
                                                                                                                                                                                                                                                                  MPN: 107 GS 59955
                                                                                                                                                                                                                                                                  SPRING
                                                                                                                                                                                                                                                                  # 120
                                                                                                                                                                                                                                                                  MPN: VRN 67103
                                                                                                                                                                                                                                                                  FITTING LIFE FOR EYE FITTING 67102 ON THE VALVE BOX FOR DELIVERY HOSE
                                                                                                                                                                                                                                                                  # 121
                                                                                                                                                                                                                                                                  MPN: BNT. 47015
                                                                                                                                                                                                                                                                  BOLT
                                                                                                                                                                                                                                                                  # 123
                                                                                                                                                                                                                                                                  MPN: RNT47075
                                                                                                                                                                                                                                                                  WASHER
                                                                                                                                                                                                                                                                  This part replaces part number 47075
                                                                                                                                                                                                                                                                  # 125
                                                                                                                                                                                                                                                                  MPN: BNT 54081
                                                                                                                                                                                                                                                                  BOLT
                                                                                                                                                                                                                                                                  # 126
                                                                                                                                                                                                                                                                  MPN: BNT 32673
                                                                                                                                                                                                                                                                  BOLT
                                                                                                                                                                                                                                                                  # 127
                                                                                                                                                                                                                                                                  MPN: DNT. 47031
                                                                                                                                                                                                                                                                  NUT 8 X 1.25
                                                                                                                                                                                                                                                                  # 128
                                                                                                                                                                                                                                                                  MPN: 115 MD 65331
                                                                                                                                                                                                                                                                  STRALCIO LAVORAZIONE TESTA PER SISTEM. ALTERN
