maserati ghibli 4.7 / 4.9 dashboard instruments parts diagram

031 - dashboard instruments

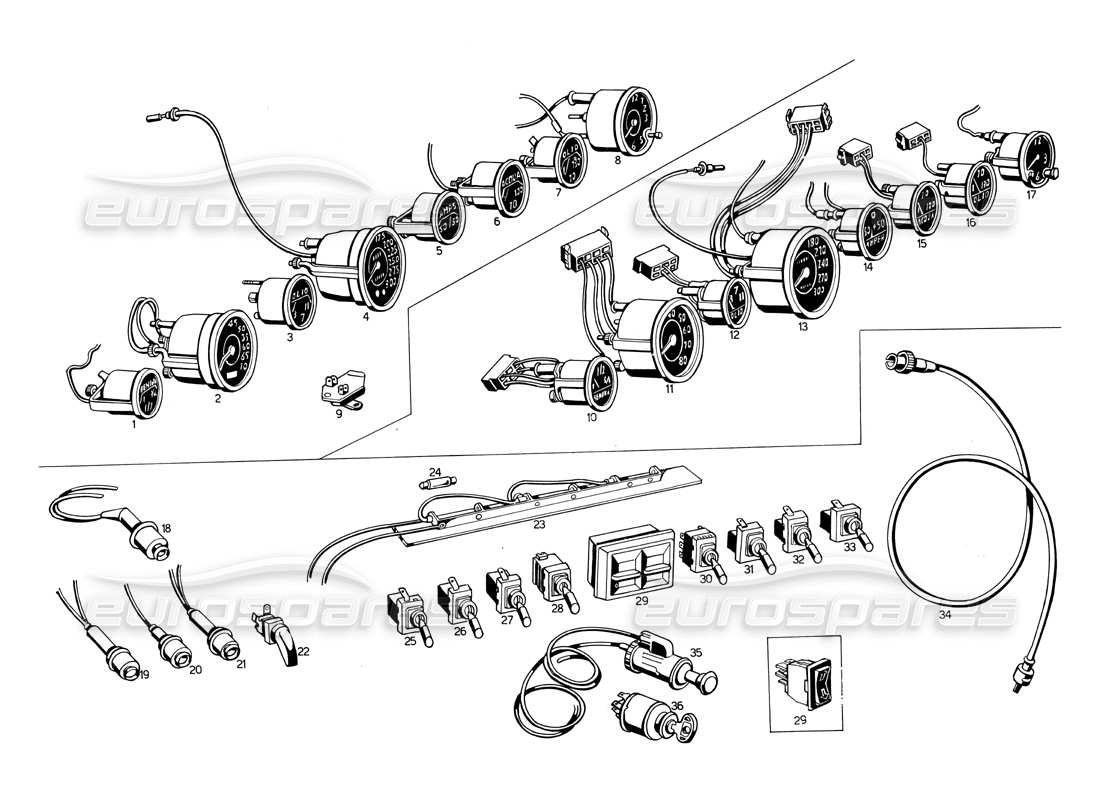

Maserati Ghibli 4.7 / 4.9 Dashboard Instruments Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
#
Part number
Description
Price
# 001
MPN: 107 BC 54803
INDICATORE LIVELLO BENZINA
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 001
MPN: 107 BC 57747

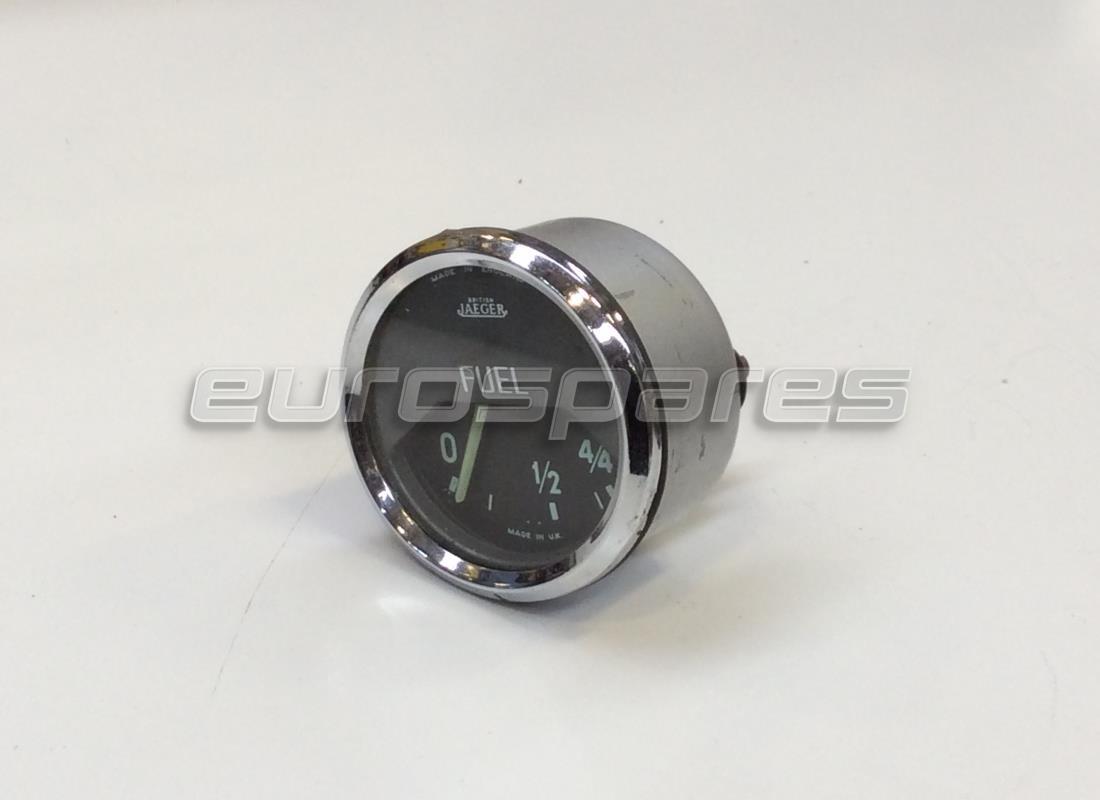

FUEL LEVEL INDICATOR ENGLISH VERSION
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
from £299.25
from £299.25
# 002
MPN: 107BC54799
ENGINE Tachometer
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
from £683.76
from £683.76
# 002
MPN: 107BC57744
ENGINE Tachometer, ENGLISH VERSION
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
from £683.76
from £683.76
# 003
MPN: 107 BC 54800
MANOMETRO PRESSIONE OLIO
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 003
MPN: 107BC57745
OIL PRESSURE GAUGE ENGLISH VERSION
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
from £299.25
from £299.25
# 004
MPN: 107/A - BC 61742
ODOMETER COMPLETE WITH RESETTING SHEATH
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 004
MPN: 107/A - BC 61743
CONTAMIGLIA COMPLETO DI GUAINA AZZERAMENTO
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 005
MPN: 107 BC 54808
ABSORPTION SIGNALING AMMETER
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 006
MPN: 107 BC 54812
WATER TEMPERATURE THERMOMETER
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 006
MPN: 107BC57748
WATER TEMPERATURE THERMOMETER ENGLISH VERSION
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 007
MPN: 107 BC 57746
OIL TEMPERATURE THERMOMETER ENGLISH VERSION
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 007
MPN: 107BC54810
OIL TEMPERATURE THERMOMETER
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 008
MPN: 107 BC 54809
ELECTRIC CLOCK ON THE DASHBOARD
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 009
MPN: 107 BC 54807
VOLTAGE REGULATOR FOR INSTRUMENT POWER SUPPLY
Strumentazione Tipo SMITHS (montata fino al Gennaio 1968)
# 010
MPN: 115 BC 65216
INDICATORE LIVELLO BENZINA
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
from £525.00
from £525.00
# 011
MPN: 115 BC 65212
ENGINE Tachometer
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
from £630.00
from £630.00
# 012
MPN: 115 BC 65213
MANOMETRO PRESSIONE OLIO
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
from £519.75
from £519.75
# 013
MPN: 115 BC 65210
ODOMETER COMPLETE WITH RESETTING SHEATH
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 013
MPN: 115 BC 65211
CONTAMIGLIA COMPLETO DI GUAINA AZZERAMENTO
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 014
MPN: 115 BC 65217
ABSORPTION SIGNALING AMMETER
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 015
MPN: 115 BC 65215
WATER TEMPERATURE THERMOMETER
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 016
MPN: 115 BC 65214
OIL TEMPERATURE THERMOMETER
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 017
MPN: 115 BC 65218
OROLOGIO ELETTRICO
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 018
MPN: 101 /8 BL 54556
RED BIPOLAR LIGHT FOR HANDBRAKE ON
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 019
MPN: 101 /8 BL 54556
RED LIGHT FOR FUEL RESERVE IN THE LEFT TANK
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 020
MPN: 101/8 BL 54178
SINGLE-POLE YELLOW LIGHT FOR REAR WINDOW CLEARING
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
from £52.50
from £52.50
# 021
MPN: 101 /8 BL 54556
RED LIGHT FOR FUEL RESERVE IN THE RIGHT TANK
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 022
MPN: 115 BL 66288
WINDSHIELD WASHER PUMP CONTROL SWITCH
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 023
MPN: 107/ABC62680
CEILING LIGHT FOR LIGHTING SWITCH KNOBS
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 024
MPN: LPN 62480
LAMP 12 V 3 W WITH GREEN GLASS FOR CEILING LIGHT
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 025
MPN: 108 BL 55582
SWITCH TO CONTROL EXTERNAL LIGHTS
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 026
MPN: 107BL55579
SWITCH TO CONTROL THE FRONT HEADLIGHTS
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
from £136.76
from £136.76
# 027
MPN: 107/A BL 65684
Interruttore comando tergicristallo (da Febbr. ' 68)
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
from £45.00
from £45.00
# 027
MPN: 108 - BL 55578
INTERRUTTORE COMANDO TERGICRISTALLO (FINO GENN. ' 68)
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
from £117.94
from £117.94
# 028
MPN: 107/A BL 62440
RHEOSTAT SWITCH FOR INSTRUMENT LIGHTING
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 029
MPN: 107 BL 61814
Interruttore doppio per comando alzacristallo (sino metà agosto 1968)
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 029
MPN: 115BL67105
Interruttore semplice comando alzacristallo (dalla metà poi)
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 030
MPN: 107 BL 56613
ELECTRIC FUEL PUMP CONTROL SWITCH
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 031
MPN: 107/ABL61394

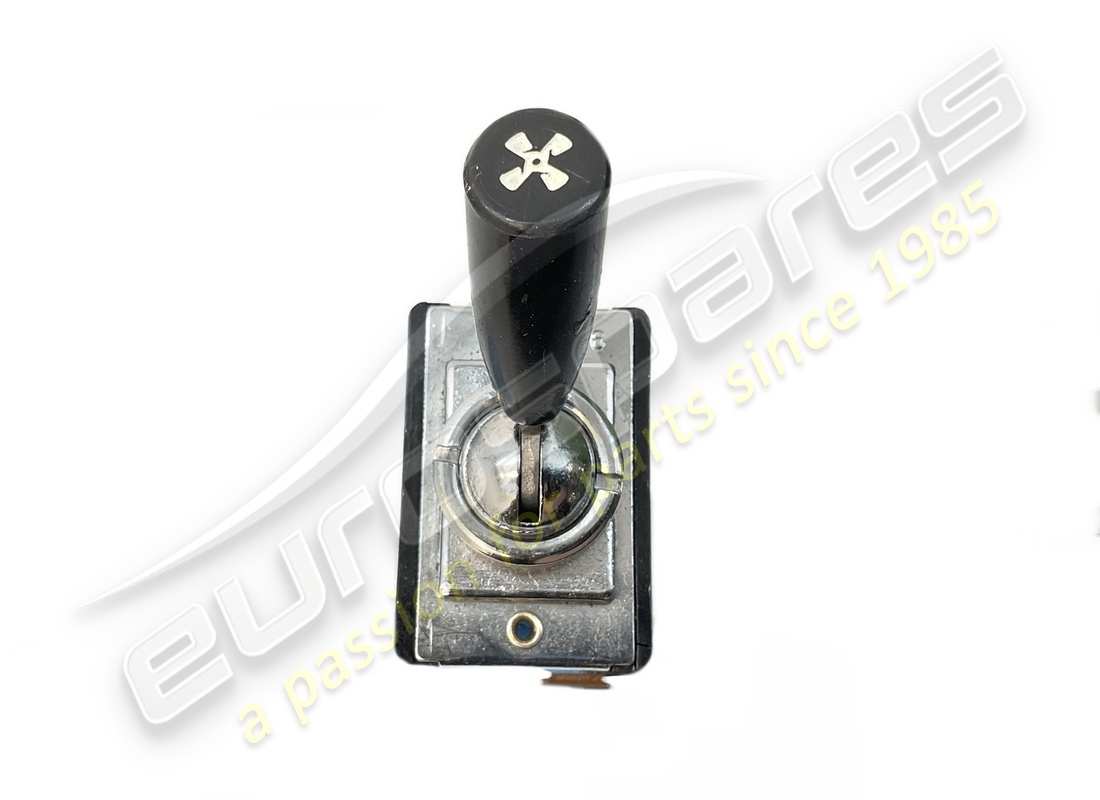

Two-speed fan control switch
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
from £63.00
from £63.00
# 032
MPN: 109/ABL63985
INTERRUTTORE PER DEPANNAMENTO LUNOTTO POSTERIORE
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 033
MPN: 107/A BL 62441
INTERIOR CEILING LIGHT CONTROL SWITCH
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 034
MPN: 101882648781
SPEEDOMETER CONTROL SHEATH FOR SMITHS INSTRUMENT
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 034
MPN: 115 TC 65223
SPEEDOMETER CONTROL SHEATH FOR BORLETTI INSTRUMENT
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
from £402.56
from £402.56
# 035
MPN: 107/A BC 64699
CIGARETTE LIGHTER COMPLETE WITH LIGHTING LAMP
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
# 036
MPN: 101/81735654039
IGNITION PANEL COMPLETE WITH KEYS
Strumentazione Tipo BORLETTI (montata dal Febbraio 1968)
