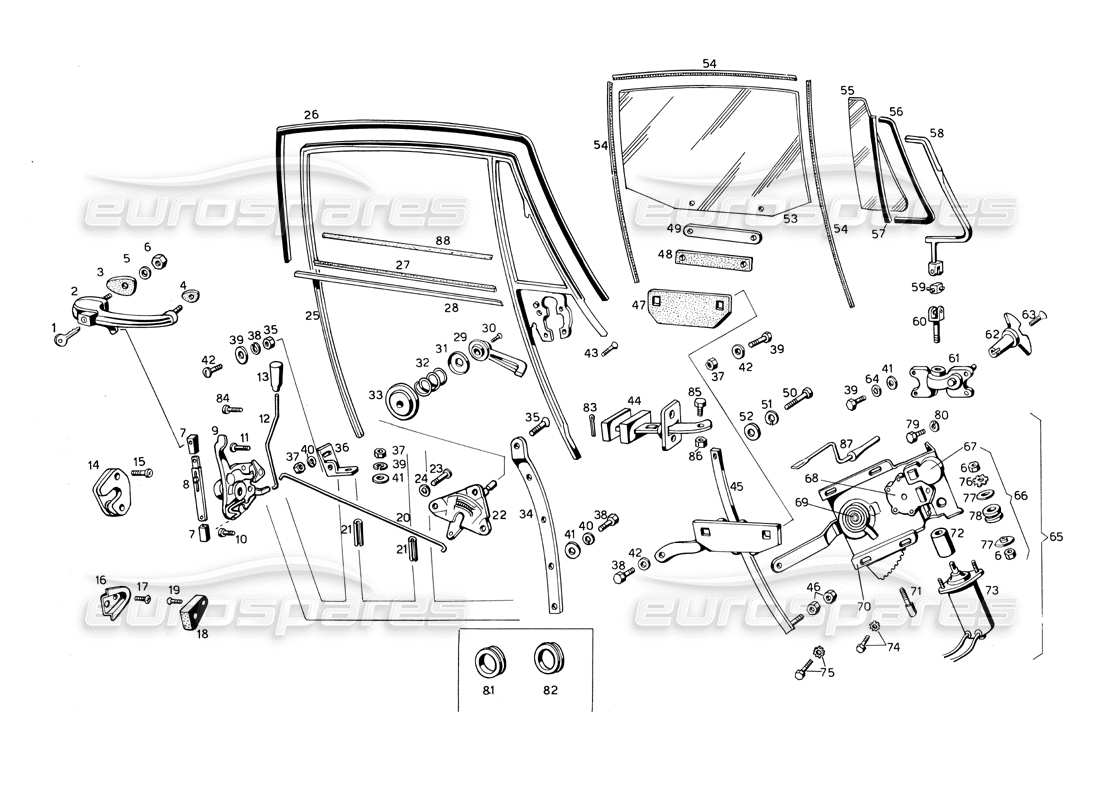

Maserati Ghibli 4.7 / 4.9 Doors Parts Diagram
View the exploded parts diagram to find the part you are looking for
- You can reposition the diagram by dragging it
- You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
- You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
-
You can click on a hotspot
in the parts diagram to locate the part in the table
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
#
001
MPN:
115 BO 66312
CHIAVE PER SERRATURA PORTIERA (CITARE N. DELLA CHIAVE)
#
002
MPN:
115 BO 64939
RIGHT EXTERNAL HANDLE WITH KEY LOCK
from
£157.50
from
£157.50
#
002
MPN:
115 BO 64939
Left external handle with key block
from
£157.50
from
£157.50
#
003
MPN:
115 BO 64945
LARGE RUBBER BASE FOR DOOR HANDLE
#
004
MPN:
115 BO 64946
SMALL RUBBER BASE FOR DOOR HANDLE
#
005
MPN:
RNT 35345
WASHER
#
006
MPN:
DNT 47046
NUT
from
£0.86
from
£0.86
This part replaces part number 47046
#
006
MPN:
DNT 47046
NUT
from
£0.86
from
£0.86
This part replaces part number 47046
#
007
MPN:
115 BO 66313
TESTINA PERREGISTRO SERRATURA PORTIERA
#
008
MPN:
115 BO 66314
DOOR LOCK ADJUSTMENT
#
009
MPN:
115 BO 65855
SERRATURA PORTIERA DESTRA (SINO ALLA VETTURA N. 226)
#
009
MPN:
115 BO 65856
SERRATURA PORTIERA SINISTRA (SINO ALLA VETTURA N.226)
#
009
MPN:
115 BO 66315
SERRATURA PORTIERA SINISTRA (DALLA VETTURA N.228)
#
009
MPN:
115 BO 66316
SERRATURA PORTIERA DESTRA (DALLA VETTURA N.228)
#
010
MPN:
VNT 65545
SCREW
#
010
MPN:
VNT 66330
SCREW
#
011
MPN:
VNT 66289
SCREW
#
012
MPN:
115 BO 66317
TIE ROD
#
013
MPN:
107 BO 58488
KNOB ON THE DOOR LOCK SAFETY
#
014
MPN:
115 BO 64943
RISCONTRO SERRATURA PORTIERA DESTRA (SINO ALLA VETTURA N. 226)
#
014
MPN:
115 BO 64944
RISCONTRO SERRATURA PORTIERA SINISTRA(SINO ALLA VETTURA N. 226)
#
014
MPN:
115 BO 66318
RISCONTRO SERRATURA PORTIERA DESTRA (DALLA VETTURA N.228 IN POI)
#
014
MPN:
115 BO 66319
RISCONTRO SERRATURA PORTIERA SINISTRA (DALLA VETTUA N.228 IN POI)
#
015
MPN:
VNT 65548
Vita Ø 6 X 1 X 20 TC per detto (sino alla vettura N. 226)
#
015
MPN:
VNT 66326
SCREW
#
016
MPN:
109 BO 56687
DOOR STOP FEEDBACK
#
017
MPN:
VNT 65543
VITE Ø 5 X 0,8 X 10
#
018
MPN:
109 BO 56655
RUBBER STOP FOR DOORS
#
019
MPN:
VNT 65544
Vita Ø 5 X 0,8 X 25 TS Cross per detto
#
020
MPN:
115 BO 64963
TIE ROD
#
021
MPN:
PRN 65632
INTERLOCKING PROFILE FOR DOOR LOCK ROD PROTECTION 1=50MM
#
022
MPN:
115 BO 65540
RIGHT DOOR OPENING RETURN
#
022
MPN:
115 BO 65581
LEFT DOOR LOCK RETURN
from
£127.65
from
£127.65
#
023
MPN:
VNT 60788
SCREW
#
024
MPN:
RDI 58544
WASHER
#
025
MPN:
115 BO 64926
COMPLETE RIGHT DOOR GLASS FRAME
#
025
MPN:
115 BO 64927
COMPLETE LEFT DOOR GLASS FRAME
#
026
MPN:
PRN 66130
RUBBER PROFILE DOOR ROUND L=1700 MM
from
£84.27
from
£84.27
#
027
MPN:
PRN 56512
PROFILE FOR EXTERNAL DOOR DRIP L=635 MM
Supersession
Supersession
#
028
MPN:
115 BO 66320
BACCHETTA DIFINIZIONE GOCCIOLATOIO PORTIERA DESTRA
#
029
MPN:
115 BO 64934
AGAINST RIGHT DOOR HANDLE
from
£2,304.75
from
£2,304.75
#
029
MPN:
115 BO 64935
CONTRO MAGNIGLIA PORTIERA SINISTRA
from
£2,304.75
from
£2,304.75
#
029
MPN:
115 BO 66321
BACCHETTADIFINIZIONE GOCCIOLATOIOPORTIERASINISTRA
#
030
MPN:
VNT 52310
Vita Ø 4 X 0,7 X 8 TS per detto
#
031
MPN:
115 BO 64937
ROSONE PER CONTROMANIGLIA PORTE
#
032
MPN:
115 BO 64938
SPRING
#
033
MPN:
115 BO 64936
PIATTELLO PER CONTROMANIGLIA PORTE
#
034
MPN:
115 BO 64961
ASTA SOSTEGNO ALZACRISTALLO PORTS DESTRA
#
034
MPN:
115 BO 64962
ASTA SOSTEGNO ALZACRISTALLO PORTS SINISTRA
#
035
MPN:
VNT 65555
SCREW
This part replaces part number 65555
#
036
MPN:
115 BO 64964
BRACKET / SUPPORT
#
036
MPN:
115 BO 66323
BRACKET / SUPPORT
#
037
MPN:
DNT 47047
NUT
#
037
MPN:
DNT 47047
NUT
#
037
MPN:
DNT 47047
NUT
#
038
MPN:
BNT 47019
BOLT
#
038
MPN:
BNT 47019
BOLT
#
039
MPN:
BNT. 53968
BOLT
#
039
MPN:
BNT. 53968
BOLT
#
040
MPN:
RSN/32690
WASHER
#
040
MPN:
RSN/32690
WASHER
#
040
MPN:
RSN/32690
WASHER
#
041
MPN:
RNT 52134
WASHER
#
041
MPN:
RNT 52134
WASHER
#
042
MPN:
RNT 52390
WASHER
#
043
MPN:
VNT 65547
SCREW
#
044
MPN:
115 BO 66331
DOOR LATCH
#
045
MPN:
115 BO 64957
RIGHT DOOR WINDOW REGULATOR GUIDE AND TROLLEY
#
045
MPN:
115 BO 64958
LEFT PORTS WINDOW REGULATOR GUIDE AND TROLLEY
#
046
MPN:
DNT/47064
NUT 8 X 1.25
#
047
MPN:
115 BO 64959
GLASS GASKET
#
048
MPN:
115 BO 66322
GLASS GASKET
#
049
MPN:
115 BO 66324
BRACKET / SUPPORT
#
050
MPN:
BNT. 47015
BOLT
#
051
MPN:
RSN 3 2 6 3 5
WASHER
#
052
MPN:
RNT 64472
WASHER
#
053
MPN:
115 BO 64930
CRISTALLO SCENDENTE PORTIERA DESTRA (IGM 0591 VT)
from
£262.50
from
£262.50
#
053
MPN:
115 BO 64931
CRISTALLO SCENDENTE PORTIERA SINISTRA (IGM 0591 VT)
from
£262.50
from
£262.50
#
053
MPN:
115 BO 65534
CRISTALLO SCENDENTE PORTIERA DESTRA (OMOLOGATO USA; PLATE AS2)
#
053
MPN:
115 BO 65535
CRISTALLO SCENDENTE PORTIERA SINISTRA (OMOLOGATO USA; PLATE AS2) .
#
054
MPN:
PRN 56402
CANALINO VELLUTATO PER VETRI SCENDENTI 1= 2550 MM DA SPEZZONARE .
#
055
MPN:
115 BO 64932
CRISTALLO VOLETTO PORTIERA DESTRA (IGM 0591 VT)
#
055
MPN:
115 BO 64933
CRISTALLO VOLETTO PORTIERA SINISTRA (IGM 0591 VT)
#
055
MPN:
115 BO 65536
CRISTALLO VOLETTO PORTIERA .DESTRA (OMOLOGATO USA - PLATE AS2)
#
055
MPN:
115 BO 65537
CRISTALLO VOLETTO PORTIERA SINISTRA (OMOLOGATO USA - PLATE A52)
#
056
MPN:
115 BO 64947
STAMPATO IN GOMMA VOLETTO PORTS SINISTRA
#
056
MPN:
115 BO 64948
MOLDED IN RUBBER RIGHT DOOR VOLETTO
#
057
MPN:
PRN 66130
PROFILATO GOMMA TENUTA VETRO VOLETTO 1=400 MM
from
£84.27
from
£84.27
#
058
MPN:
115 BO 64928
TELARINO VOLETTO PORTIERA DESTRA
#
058
MPN:
115 BO 64929
TELARINO VOLETTO PORTIERA SINISTRA
#
059
MPN:
115 BO 66325
GIUNTO PER COMANDO VOLETTO
#
060
MPN:
115 BO 66335
ALBERINO COMANDO VOLETTO
#
061
MPN:
109/A BO 61471
DOOR OPENING DEVICE
#
062
MPN:
109/A - BO 61449
GALLETTO OPENING VOLETTI
#
063
MPN:
VNT 56717
VILE Ø 4 X 0,7 X 30 TSC CROSS PER DETTO
#
064
MPN:
RDI53899
WASHER
#
065
MPN:
109/A BL 61812
Alzacristallo elettrico completo ports destra Tp. Ducellier N. 783/B (sino ails 200ª vettura)
#
065
MPN:
109/A BL 61813
Alzacristallo elettrico completo ports sinistra Tp. Ducellier N. 782/B (sino alla 200ª vettura)
#
065
MPN:
115 BL 64997
Alzacristallo elettrico completo ports sinistra Tp. Ducellier N. 786/A (dalla 201ª vettura sino alla meta agosto ' 68)
#
065
MPN:
115 BL 64998
Alzacristallo elettrico completo porta destra Tp. Ducellier N. 785/A (dalla 201ª vettura sino alla meta agosto ' 68)
#
065
MPN:
115 BL 67106
Alzacristallo elettrico completo porta destra con motorino rinforzato e magnete permanente Tp Ducellier 799/A (montato da meta agosto' 68)
#
065
MPN:
115 BL 67107
Alzacristallo elettrico completo Aorta sinistra con motorino rinforzato e magnete permanente Tp Ducellier 798/A (montato da meta agosto ' 68)
#
066
MPN:
107 BL 6050
GRUPPO PARTIC. FISSAGGIO MOTORINO ALCRIST. (PARTIC. DUCELLIER N. 21366)
#
067
MPN:
107 - BL 62045
SCATOLA COMPL. PER MOLTIPLIC. ALZACR. DESTRO (PARTIC. DUCELLIER N. 17509)
from
£127.65
from
£127.65
#
067
MPN:
107 BL 62046
SCATOLA COMPL. PER MOLTIPLIC. ALZACR. SINISTRO (PARTIC. DUCELLIER N. 17489)
from
£127.65
from
£127.65
#
067
MPN:
107 BL 63959
SCATOLA COMPL. PER RIDUTTORE ALZACR. DESTRO (PARTIC. DUCELLIER N. 147421
#
068
MPN:
107 BL 63960
SCATOLA COMPL. PER RIDUTTORE ALZACR. SINISTRO (PARTIC. DUCELLIER N. 17505)
#
069
MPN:
107 BL 62051
SPRING
#
070
MPN:
07 BL 62029
PIASTRA A CREMAGLIERA ALZACRISTALLO DESTRO (PARTIC. DUCELLIER N. 22371)
#
070
MPN:
107 - BL 62030
PIASTRA E CREMAGLIERA ALZACRISTALLO SINISTRO (PARTIC. DUCELLIER N. 22370)
#
071
MPN:
107 BL 62041
REGISTRO FINE CORSA CREMAGLIERA ALZACRISTALLO FPARTIC. DUCELLIER N. 17496)
#
072
MPN:
107 BL 62049
Giunto elastico per motorino alzacristallo (Partic. Ducellier N. 60241)
from
£161.70
from
£161.70
#
073
MPN:
109/A BL 62043
MOTORINO PER ALZACRIS. (PARTIC. DUCELLIER N. 48831 FSINO ALLY 200ª VETT.)
Supersession
Supersession
#
073
MPN:
115 BL 66268
MOTORINO PER ALZACRISTALLO (PARTIC. DUCELLIER N. 4891) (DALLA 201ª VETT.)
Supersession
Supersession
#
073
MPN:
115 BL 67108
MOTORINO PER ALZACRISTALLO, RINFORZATO E MAGNATE PERMANENTE. (MONTATO DA META AGOSTO ' 68) TP. DUCELLIER .
Supersession
Supersession
#
074
MPN:
107 - BL 62042
GRUPPO PARTICOLARI FISSAGGIO SCATOLA RIDUTTORE ALZACRISTALLO (PARTIC. DUCELLIER N 22726)
#
075
MPN:
107 - BL 62045
GRUPPO PARTICOLARI FISSAGGIO SCATOLA MOLTIPLICATORE ALZACRISTALLO (PART DUCELLIER N. 22725)
from
£127.65
from
£127.65
#
076
MPN:
RDE 60387
WASHER
#
077
MPN:
Non fornibile sap.
BUSSOLINA FISSAGGIO MOTORINO ALZACRISTALLO
#
079
MPN:
BNT/47370
BOLT
from
£3.26
from
£3.26
This part replaces part number 47370
#
080
MPN:
RSN 3 2 4 9 7
WASHER
#
081
MPN:
PFN 5,7495
GROMMET
#
082
MPN:
PFN 57496
GROMMET
#
083
MPN:
CN 32723
CUT PIN Ø 4 X 45 DOOR STOPPING DEVICE FIXING
#
084
MPN:
VNT 65546
Vita Ø 6 X 1 X 20 TS Cross fissaggio telaio vetri alla portiera
#
085
MPN:
BNT. 53968
BOLT
#
086
MPN:
DNT 47047
NUT
#
087
MPN:
107 - BL 61817
MANIGLIA EMERGENZA ALZACRISTALLO ELETTRICO (PARTIC. DUCELLIER N. 18449)
#
088
MPN:
PRN 66311
PROFILATO VELLUTATO INTERNO CON CATENINO PER GOCCIOLATOIO VETRIPORTE L=630 MM
