maserati indy 4.2 insulation 1a tp. parts diagram

044 - Insulation 1A Tp.

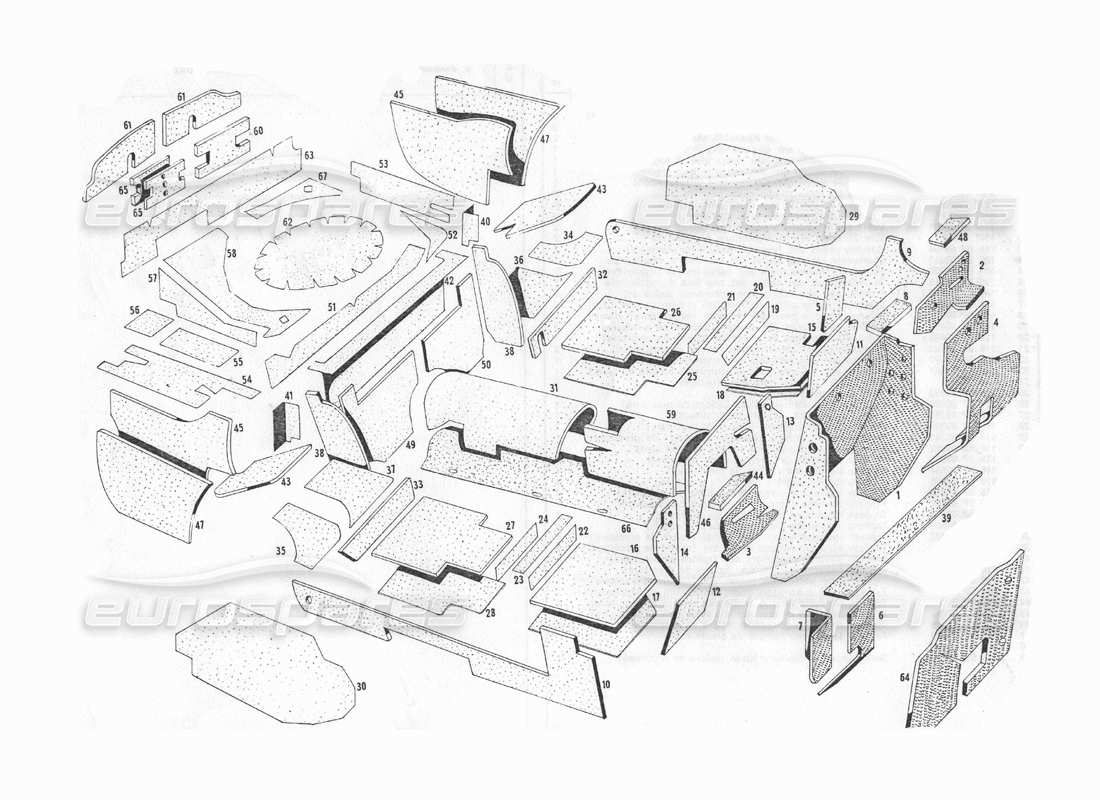

Maserati Indy 4.2 Insulation 1A Tp. Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                                                                                                        #
                                                                                                                                        Part number
                                                                                                                                        Description
                                                                                                                                        Price
                                                                                                                                        # 001
                                                                                                                                        MPN: 116 BP 69754
                                                                                                                                        Engine compartment front insulation
                                                                                                                                        # 002
                                                                                                                                        MPN: 116 BP 69755
                                                                                                                                        INSULATION UNDER LEFT POWER STEERING. ENGINE COMPARTMENT
                                                                                                                                        # 003
                                                                                                                                        MPN: 116 BP 69756
                                                                                                                                        INSULATION UNDER RIGHT POWER STEERING. ENGINE COMPARTMENT
                                                                                                                                        # 004
                                                                                                                                        MPN: 116 BP 69757
                                                                                                                                        Left tray insulation engine compartment
                                                                                                                                        # 005
                                                                                                                                        MPN: 116 BP 69776
                                                                                                                                        INSULATION UNDER PEDAL REST
                                                                                                                                        # 006
                                                                                                                                        MPN: 116 BP 69758
                                                                                                                                        ISOLAMENTO VASCHETTA DEX. VANO MOTORE
                                                                                                                                        # 007
                                                                                                                                        MPN: 116 BP 69759
                                                                                                                                        ISOLAMENTO LATERALE DEX. VASCHETTA DEX. VANO MOTORE
                                                                                                                                        # 008
                                                                                                                                        MPN: 116 BP 69779
                                                                                                                                        Upper box cover insulation tusk rib, left side.
                                                                                                                                        # 009
                                                                                                                                        MPN: 116 BP 69775
                                                                                                                                        Left longitudinal spar insulation.
                                                                                                                                        # 010
                                                                                                                                        MPN: 116 BP 69774
                                                                                                                                        Isolamento longherone longitudinale dex.
                                                                                                                                        # 011
                                                                                                                                        MPN: 116 BP 69765
                                                                                                                                        ISOLAMENTO FRONTALE VASCHETTA ANT. SIN.
                                                                                                                                        # 012
                                                                                                                                        MPN: 116 BP 67766
                                                                                                                                        ISOLAMENTO FRONTALE VASCHETTA ANT. DEX.
                                                                                                                                        # 013
                                                                                                                                        MPN: 116 BP 69769
                                                                                                                                        ISOLAMENTO LATERALE DEX. VASCHETTA PIEDI ANT. SIN.
                                                                                                                                        # 014
                                                                                                                                        MPN: 116 BP 69770
                                                                                                                                        ISOLAMENTO LATERALE SIN. VASCHETTA PIEDI ANT. DEX.
                                                                                                                                        # 015
                                                                                                                                        MPN: 116 BP 69764
                                                                                                                                        ISOLAMENTO SUPERIORE VASCHETTA ANT. SIN.
                                                                                                                                        # 016
                                                                                                                                        MPN: 116 BP 69763
                                                                                                                                        ISOLAMENTO SUPERIORE VASCHETTA ANT. DEX.
                                                                                                                                        # 017
                                                                                                                                        MPN: 116 BP 69790
                                                                                                                                        ISOLAMENTO INFERIORE VASCHETTA ANT. DEX.
                                                                                                                                        # 018
                                                                                                                                        MPN: 116 BP 69791
                                                                                                                                        ISOLAMENTO INFERIORE VASCHETTA ANT. SIN.
                                                                                                                                        # 019
                                                                                                                                        MPN: 116 BP 69797
                                                                                                                                        ISOLAMENTO FRONTALE ANT. SIN. TRAVERSA VASCHETTA ANT.
                                                                                                                                        # 020
                                                                                                                                        MPN: 116 BP 69798
                                                                                                                                        ISOLAMENTO SUP. TRAVERSA VASCHETTA ANT. SIN.
                                                                                                                                        # 021
                                                                                                                                        MPN: 116 BP 69796
                                                                                                                                        FRONT REAR INSULATION SIN. FRONT TRAY
                                                                                                                                        # 022
                                                                                                                                        MPN: 116 BP 69793
                                                                                                                                        ISOLAMENTO FRONTALE ANT. DEX. TRAVERSA VASCHETTA ANT.
                                                                                                                                        # 023
                                                                                                                                        MPN: 116 BP 69795
                                                                                                                                        Isolamento sup. traversa vaschetta ant. dex.
                                                                                                                                        # 024
                                                                                                                                        MPN: 116 BP 69794
                                                                                                                                        Isolamento frontale post. dex. vaschetta ant..
                                                                                                                                        # 025
                                                                                                                                        MPN: 116 BP 69241
                                                                                                                                        REAR PAN LOWER INSULATION SIN.
                                                                                                                                        # 026
                                                                                                                                        MPN: 116 BP 69958
                                                                                                                                        UPPER INSULATION OF REAR PAN. SIN.
                                                                                                                                        # 027
                                                                                                                                        MPN: 116 BP 69762
                                                                                                                                        Isolamento superiore vaschetta post. dex.
                                                                                                                                        # 028
                                                                                                                                        MPN: 116 BP 69792
                                                                                                                                        ISOLAMENTO INFERIORE VASCHETTA POST. DEX.
                                                                                                                                        # 029
                                                                                                                                        MPN: 116 BP 69827
                                                                                                                                        Left door insulation
                                                                                                                                        # 030
                                                                                                                                        MPN: 116 BP 69789
                                                                                                                                        RIGHT DOOR INSULATION
                                                                                                                                        # 031
                                                                                                                                        MPN: 116 BP 69773
                                                                                                                                        ISOLAMENTO COPRITUNNEL POSTERIORE
                                                                                                                                        # 032
                                                                                                                                        MPN: 116 BP 69768
                                                                                                                                        REAR BEAM INSULATION REAR TRAY SIN.
                                                                                                                                        # 033
                                                                                                                                        MPN: 116 BP 69767
                                                                                                                                        REAR BEAM INSULATION REAR TRAY DEX.
                                                                                                                                        # 034
                                                                                                                                        MPN: 116 BP 69813
                                                                                                                                        LEFT SIDE INSULATION UNDER REAR SEAT. SIN.
                                                                                                                                        # 035
                                                                                                                                        MPN: 116 BP 69826
                                                                                                                                        ISOLAMENTO LATERALE DEX. SOTTO SEDILE POST. DEX.
                                                                                                                                        # 036
                                                                                                                                        MPN: 116 BP 69799
                                                                                                                                        INSULATION UNDER LEFT REAR SEAT
                                                                                                                                        # 037
                                                                                                                                        MPN: 116 BP 69800
                                                                                                                                        Insulation under right rear seat
                                                                                                                                        # 038
                                                                                                                                        MPN: 116 BP 69787
                                                                                                                                        Isolamento passaruota posteriore abitacolo
                                                                                                                                        # 039
                                                                                                                                        MPN: 116 BP 69788
                                                                                                                                        Insulation under the passenger compartment windshield
                                                                                                                                        # 040
                                                                                                                                        MPN: 116 BP 69869
                                                                                                                                        LEFT SIDE SIDE INSULATION UNDER THE REAR BACKREST.
                                                                                                                                        # 041
                                                                                                                                        MPN: 116 BP 69802
                                                                                                                                        Right side panel insulation. under rear backrest.
                                                                                                                                        # 042
                                                                                                                                        MPN: 116 BP 69801
                                                                                                                                        Bridge insulation
                                                                                                                                        # 043
                                                                                                                                        MPN: 116 BP 69785
                                                                                                                                        ISOLAMENTO PASSARUOTA VANO BAULE
                                                                                                                                        # 044
                                                                                                                                        MPN: 116 BP 69778
                                                                                                                                        ISOLAMENTO COPRI SCATOLA SUP. ZANNA CENTINA LATO DEX.
                                                                                                                                        # 045
                                                                                                                                        MPN: 116 BP 69786
                                                                                                                                        TANK PANEL INSULATION
                                                                                                                                        # 046
                                                                                                                                        MPN: 116 BP 69771
                                                                                                                                        Front tunnel insulation
                                                                                                                                        # 047
                                                                                                                                        MPN: 116 BP 69825
                                                                                                                                        ISOLAMENTO PANNELLO COPRISERBATOIO
                                                                                                                                        # 048
                                                                                                                                        MPN: 116 BP 69777
                                                                                                                                        INSULATION UNDER THE DRIVER'S COLUMN
                                                                                                                                        # 049
                                                                                                                                        MPN: 116 BP 69781
                                                                                                                                        Isolamento retro schienale posteriore dex.
                                                                                                                                        # 050
                                                                                                                                        MPN: 116 BP 69780
                                                                                                                                        LEFT REAR BACKREST INSULATION
                                                                                                                                        # 051
                                                                                                                                        MPN: 116 BP 69808
                                                                                                                                        LOWER FRONT INSULATION OF THE TRUNK COMPARTMENT
                                                                                                                                        # 052
                                                                                                                                        MPN: 116 BP 69806
                                                                                                                                        Spare wheel compartment riser front insulation
                                                                                                                                        # 053
                                                                                                                                        MPN: 116 BP 69805
                                                                                                                                        Left side spare wheel compartment riser insulation.
                                                                                                                                        # 054
                                                                                                                                        MPN: 116 BP 69812
                                                                                                                                        ISOLAMENTO RIALZO DEX. BATTERIA
                                                                                                                                        # 055
                                                                                                                                        MPN: 116 BP 69814
                                                                                                                                        Battery tray bottom insulation
                                                                                                                                        # 056
                                                                                                                                        MPN: 116 BP 69810
                                                                                                                                        Raised insulation behind battery compartment
                                                                                                                                        # 057
                                                                                                                                        MPN: 116 BP 69811
                                                                                                                                        Left side battery compartment insulation
                                                                                                                                        # 058
                                                                                                                                        MPN: 116 BP 69804
                                                                                                                                        Right rise insulation. spare wheel compartment
                                                                                                                                        # 059
                                                                                                                                        MPN: 116 BP 69772
                                                                                                                                        Isolamento copricambio automatico
                                                                                                                                        # 060
                                                                                                                                        MPN: 116 BP 69784
                                                                                                                                        REAR BULKHEAD INSULATION CENTRAL TRUNK COMPARTMENT
                                                                                                                                        # 061
                                                                                                                                        MPN: 116 BP 69783
                                                                                                                                        REAR BULKHEAD INSULATION EXT. TRUNK COMPARTMENT
                                                                                                                                        # 062
                                                                                                                                        MPN: 116 BP 69803
                                                                                                                                        Spare wheel compartment insulation
                                                                                                                                        # 063
                                                                                                                                        MPN: 116 BP 69809
                                                                                                                                        REAR BULKHEAD INSULATION WHEEL COMPARTMENT
                                                                                                                                        # 064
                                                                                                                                        MPN: 116 BP 69760
                                                                                                                                        ISOLAMENTO FRONTALE SOTTO TUNNELL
                                                                                                                                        # 065
                                                                                                                                        MPN: 116 BP 69782
                                                                                                                                        FUEL PUMP INSULATION
                                                                                                                                        # 066
                                                                                                                                        MPN: 116 BP 69761
                                                                                                                                        ISOLAMENTO SOTTO TUNNEL)
                                                                                                                                        # 067
                                                                                                                                        MPN: 116 BP 69867
                                                                                                                                        Insulation of rear spare wheel compartment riser.
