maserati merak 3.0 frame parts diagram

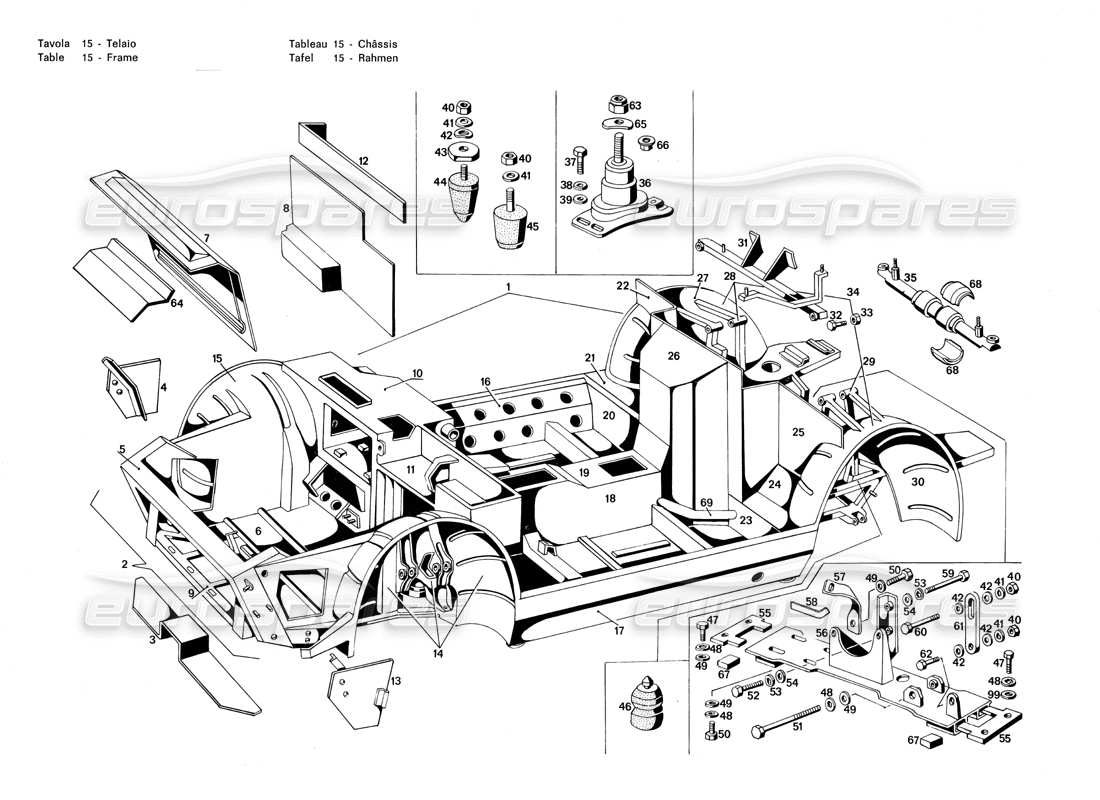

015 - Frame

Maserati Merak 3.0 Frame Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                                                                                                            #
                                                                                                                                            Part number
                                                                                                                                            Description
                                                                                                                                            Price
                                                                                                                                            # 001
                                                                                                                                            MPN: 122 CT 77529
                                                                                                                                            TELAIO COMPLETO DI LAMIERA A TRAVERSA SOSTEGNO RUOTA DI SCORTA
                                                                                                                                            # 001
                                                                                                                                            MPN: 122 CT 80386
                                                                                                                                            TELAIO COMP!. DI LAMIERA E TRAVERSA SOSTEGNO RUOTA DI SCORTA (GUIDA DX.)
                                                                                                                                            # 002
                                                                                                                                            MPN: 122 CT 77530
                                                                                                                                            PREPARAZIONE PARTE ANTERIORE TELAIO
                                                                                                                                            # 002
                                                                                                                                            MPN: 122 CT 801089
                                                                                                                                            PREPARAZIONE PARTE ANTERIORE TELAIO: GUIDA DX
                                                                                                                                            # 003
                                                                                                                                            MPN: 122 CT 77849
                                                                                                                                            COMPLESSIVO LAMIERA CHIUSURA VANO SCATOLA GUIDA
                                                                                                                                            # 004
                                                                                                                                            MPN: 122 CT 78167
                                                                                                                                            SPORTELLO CHIUSURA VANO FANALE DESTRO
                                                                                                                                            # 005
                                                                                                                                            MPN: 122 CT 77201
                                                                                                                                            COMPLESSIVO DI SALDATURA MUSETTO TELAIO
                                                                                                                                            # 006
                                                                                                                                            MPN: 122 CT 122 050
                                                                                                                                            PREPARAZIONE PIANALE PARTE ANTERIORE TELAIO
                                                                                                                                            # 007
                                                                                                                                            MPN: 122 CT 77825
                                                                                                                                            LAMIERA CHIUSURA VANO BAGAGLIAIO
                                                                                                                                            # 008
                                                                                                                                            MPN: 122 CT 77036
                                                                                                                                            SPORTELLO CHIUSURA VANO ACCUMULATORI DI PRESSIONE
                                                                                                                                            # 008
                                                                                                                                            MPN: 122 CT 801,65
                                                                                                                                            SPORTELLO CHIUSURA VANO ACCUMULATORI DI PRESSIONE (PER GUIDA DESTRA)
                                                                                                                                            # 009
                                                                                                                                            MPN: 122 CT 122 073
                                                                                                                                            COMPLESSIVO PARTE ANTERIORE INFERIORE
                                                                                                                                            # 009
                                                                                                                                            MPN: 122 CT 80470
                                                                                                                                            COMPLESSIVO PARTE ANTERIORE INFERIORE (PER GUIDA DESTRA)
                                                                                                                                            # 010
                                                                                                                                            MPN: 122 CT 77531
                                                                                                                                            PARTE ANTERIORE TELAIO SCATOLA PORTA CONDIZIONATORE
                                                                                                                                            # 010
                                                                                                                                            MPN: 122 CT 80208
                                                                                                                                            PARTE ANTERIORE TELAIO SCATOLA PORTA CONDIZIONATORE (PER GUIDA DESTRA)
                                                                                                                                            # 011
                                                                                                                                            MPN: 122 CT 7931i1
                                                                                                                                            COMPLESSIVO SUPPORTO PIANTONE GUIDA E PEDALIERA
                                                                                                                                            # 011
                                                                                                                                            MPN: 122 CT 80369
                                                                                                                                            COMPLESSIVO SUPPORTO PIANTONE GUIDA E PEDALIERA (PER GUIDA DESTRA)
                                                                                                                                            # 012
                                                                                                                                            MPN: 122 CT 79830
                                                                                                                                            COMPLESSIVO LAMIERA PER SPORTELLO CHIUSURA VANO TERGICRISTALLO
                                                                                                                                            # 013
                                                                                                                                            MPN: 122 CT 78165
                                                                                                                                            SPORTELLO CHIUSURA VANO FANALE SINISTRO
                                                                                                                                            # 014
                                                                                                                                            MPN: 122 CT 122 049
                                                                                                                                            PREPARAZIONE SUPPORTO SOSPENSIONE ANTERIORE E PARAFANGO SINISTRO
                                                                                                                                            # 015
                                                                                                                                            MPN: 122 CT 122 048
                                                                                                                                            PREPARAZIONE SUPPORTO SOSPENSIONE ANTERIORE E PARAFANGO DESTRO
                                                                                                                                            # 015
                                                                                                                                            MPN: 122 CT 122 202
                                                                                                                                            PREPARAZ. SUPPORTO SOSPENSIONE ANTERIORE E PARAFANGO DESTRO (GUIDA DX.)
                                                                                                                                            # 016
                                                                                                                                            MPN: 122 CT 122 092
                                                                                                                                            PREPARAZIONE PARTE DESTRA COMPLETA DI LONGHERONE E PIANALE
                                                                                                                                            # 016
                                                                                                                                            MPN: 122 CT 122 175
                                                                                                                                            PREPARAZIONE PARTE DESTRA COMPLETA DI LONGHERONE E PIANALE (GUIDA DX.)
                                                                                                                                            # 017
                                                                                                                                            MPN: 122 CT 122 093
                                                                                                                                            PREPARAZIONE PARTE SINISTRA COMPLETA DI LONGHERONE E PIANALE
                                                                                                                                            # 017
                                                                                                                                            MPN: 122 CT 122 177
                                                                                                                                            PREPARAZIONE PARTE SINISTRA COMPLETA DI LONGHERONE E PIANALE (GUIDA DX.)
                                                                                                                                            # 018
                                                                                                                                            MPN: 122 CT 77099
                                                                                                                                            COMPLESSIVO PARTE SUPERIORE TUNNEL
                                                                                                                                            # 018
                                                                                                                                            MPN: 122 CT 8083
                                                                                                                                            COMPLESSIVO PARTE SUPERIORE TUNNEL (PER GUIDA DESTRA)
                                                                                                                                            # 019
                                                                                                                                            MPN: 122 CT 77502
                                                                                                                                            PIANALE COMPLETO DI TUNNEL E LONGHERONE
                                                                                                                                            # 019
                                                                                                                                            MPN: 122 CT 80320
                                                                                                                                            PIANALE COMPLETO DI TUNNEL E LONGHERONE (PER GUIDA DESTRA)
                                                                                                                                            # 020
                                                                                                                                            MPN: 122 CT 122 060
                                                                                                                                            TRAVE TRASVERSALE POSTERIORE DESTRA COMPLETA
                                                                                                                                            # 021
                                                                                                                                            MPN: 122 CT 78831
                                                                                                                                            LAMIERA DI FONDO PROTEZIONE SERBATOIO CARBURANTE DESTRO
                                                                                                                                            # 022
                                                                                                                                            MPN: 122 CT 78839
                                                                                                                                            LAMIERA PROTEZIONE SERBATOIO CARBURANTE DESTRO
                                                                                                                                            # 023
                                                                                                                                            MPN: 122 CT 122 059
                                                                                                                                            TRAVE TRASVERSALE POSTERIORE SINISTRA COMPLETA
                                                                                                                                            # 024
                                                                                                                                            MPN: 122 CT 78327
                                                                                                                                            LAMIERA DI FONDO PROTEZIONE SERBATOIO CARBURANTE SINISTRO
                                                                                                                                            # 025
                                                                                                                                            MPN: 122 CT 76367
                                                                                                                                            LAMIERA PROTEZIONE SERBATOIO CARBURANTE SINISTRO
                                                                                                                                            # 026
                                                                                                                                            MPN: 122 CT 77377
                                                                                                                                            Paratia separazione motore dall'abitacolo completa
                                                                                                                                            # 027
                                                                                                                                            MPN: 122 CT 122 130
                                                                                                                                            PREPARAZIONE PARAFANGO POSTERIORE DESTRO
                                                                                                                                            # 028
                                                                                                                                            MPN: 122 CT 122 138
                                                                                                                                            PREPARAZIONE PARZIALE DESTRA PARTE POSTERIORE TUBOLARE CON PARAFANGO .
                                                                                                                                            # 029
                                                                                                                                            MPN: 122 CT 122 137
                                                                                                                                            PREPARAZIONE PARZIALE SINISTRA PORTA POSTERIORE TUBOLARE CON PARAFANGO
                                                                                                                                            # 030
                                                                                                                                            MPN: 122 CT 122 131
                                                                                                                                            PREPARAZIONE PARAFANGO POSTERIORE SINISTRO
                                                                                                                                            # 031
                                                                                                                                            MPN: 122 CT 77745
                                                                                                                                            COMPLESSIVO TRAVE COLLEGAMENTO TRALICCIO SOSTEGNO AMMORTIZZATORE STERIORE
                                                                                                                                            # 032
                                                                                                                                            MPN: BN 77872
                                                                                                                                            BOLT
                                                                                                                                            # 033
                                                                                                                                            MPN: DST 54897
                                                                                                                                            NUT
                                                                                                                                            # 034
                                                                                                                                            MPN: 122 CT 75327
                                                                                                                                            PARTE POSTERIORE TELAIO
                                                                                                                                            # 035

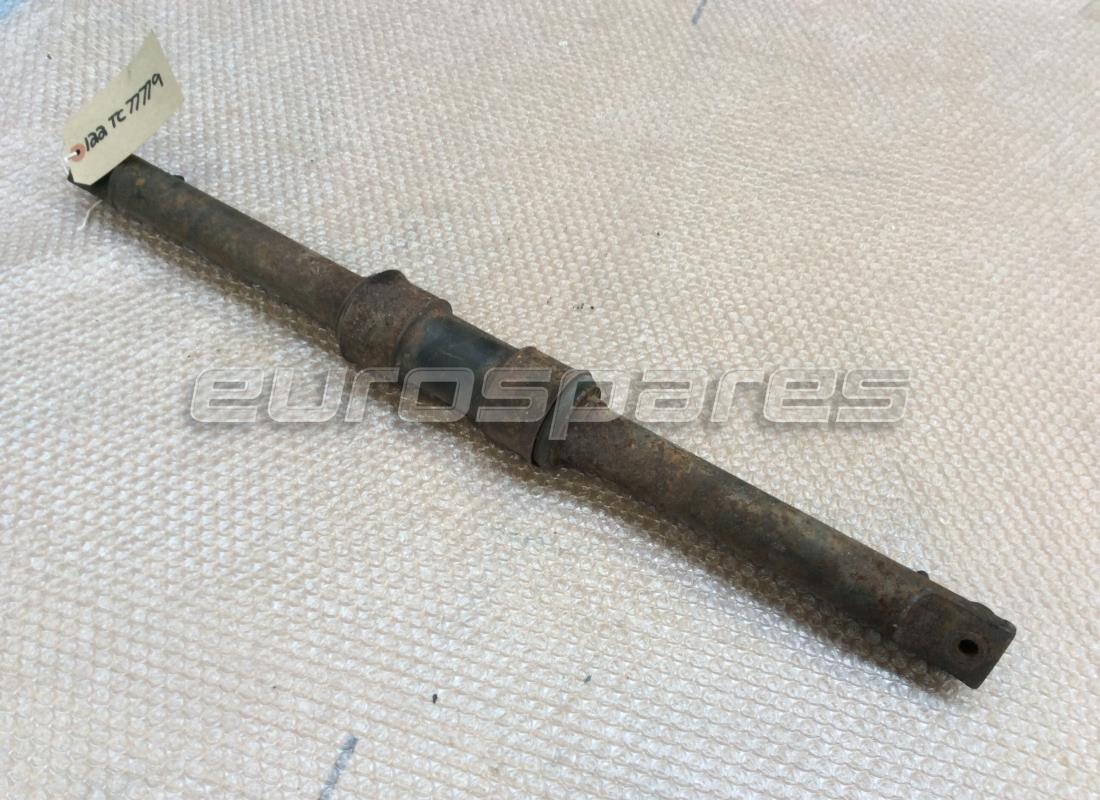

                                                                                                                                            MPN: 122 TC 77779
                                                                                                                                            COMPLESSIVO SUPPORTO POSTERIORE CAMBIO
                                                                                                                                            from £367.50
                                                                                                                                            from £367.50

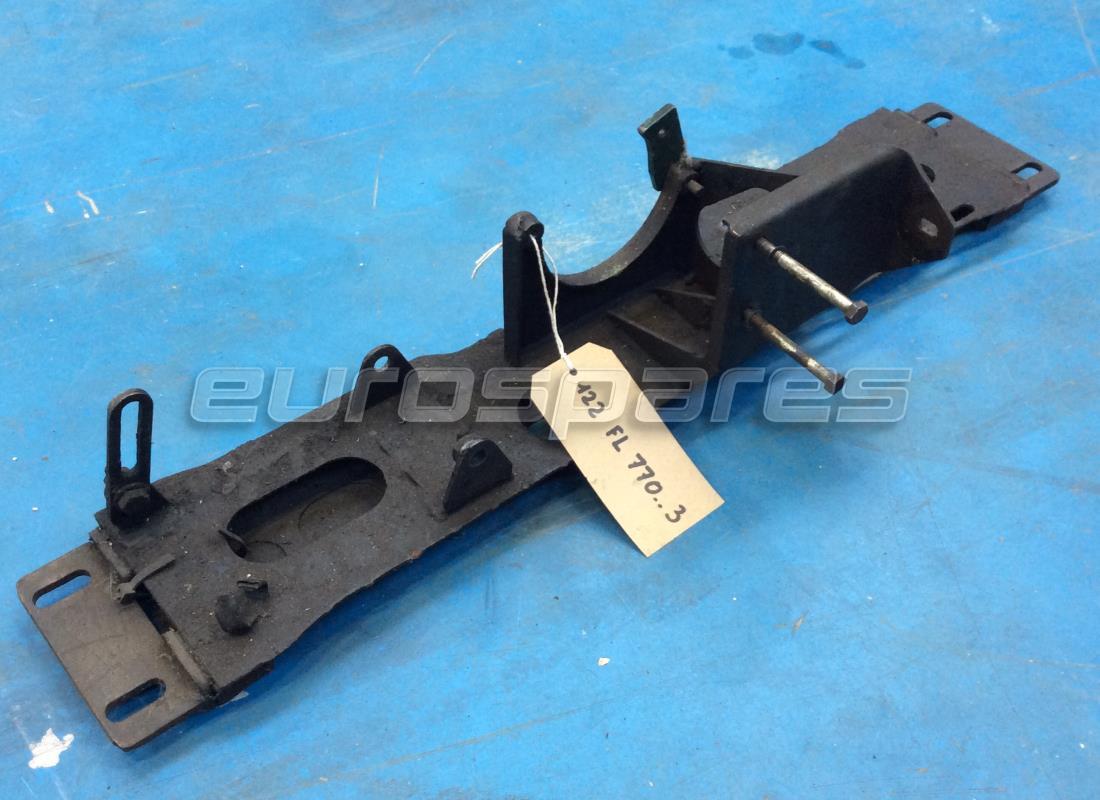

                                                                                                                                            # 036
                                                                                                                                            MPN: 122 CT 790,15
                                                                                                                                            SUPPORT
                                                                                                                                            # 036
                                                                                                                                            MPN: 122 CT 79014
                                                                                                                                            SUPPORT
                                                                                                                                            # 038
                                                                                                                                            MPN: RSN/33112
                                                                                                                                            WASHER
                                                                                                                                            from £1.74
                                                                                                                                            from £1.74
                                                                                                                                            # 039
                                                                                                                                            MPN: RNT 65539
                                                                                                                                            WASHER
                                                                                                                                            # 040
                                                                                                                                            MPN: DNT 470131
                                                                                                                                            NUT 8 X 1.25
                                                                                                                                            # 043
                                                                                                                                            MPN: 122 SA 79013
                                                                                                                                            DISTANZIALE PER TAMPONE FINE CORSA SCUOTIMENTO SUPERIORE
                                                                                                                                            # 044
                                                                                                                                            MPN: SLN 75747
                                                                                                                                            TAMPONE FINE CORSA SCUOTIMENTO SUPERIORE SOSPENSIONE ANTERIORE
                                                                                                                                            # 045
                                                                                                                                            MPN: SLN 75407
                                                                                                                                            TAMPONE FINE CORSA SCUOTIMENTO INFERIORE SOSPENSIONE ANTERIORE
                                                                                                                                            # 046
                                                                                                                                            MPN: SLN 73511
                                                                                                                                            TAMPONE FINE CORSA SCUOTIMENTO SUPERIORE SOSPENSIONE POSTERIORE
                                                                                                                                            # 047
                                                                                                                                            MPN: BNT/47028
                                                                                                                                            BOLT
                                                                                                                                            # 048
                                                                                                                                            MPN: RAT 45581
                                                                                                                                            WASHER
                                                                                                                                            # 051
                                                                                                                                            MPN: BN 77775
                                                                                                                                            BOLT
                                                                                                                                            # 052
                                                                                                                                            MPN: BNT 66912
                                                                                                                                            BOLT
                                                                                                                                            # 053
                                                                                                                                            MPN: RDI 60333
                                                                                                                                            WASHER
                                                                                                                                            # 055
                                                                                                                                            MPN: 122 Fl 77064
                                                                                                                                            BRACKET / SUPPORT
                                                                                                                                            # 057
                                                                                                                                            MPN: 122 Fl 77237
                                                                                                                                            LR,MIERINO TENUTA CONGIUNT. MONTATO SOLO SULLA VETTURA CON ARIA CONDIZ
                                                                                                                                            # 058
                                                                                                                                            MPN: 122 Fl 79826
                                                                                                                                            TIE ROD
                                                                                                                                            # 059
                                                                                                                                            MPN: BNT 76636
                                                                                                                                            BOLT
                                                                                                                                            # 060
                                                                                                                                            MPN: BNT 55366
                                                                                                                                            BOLT
                                                                                                                                            # 061
                                                                                                                                            MPN: 120 CP 76232
                                                                                                                                            PUNTALINO TENDICINGHIA PER ALTERNATORE
                                                                                                                                            # 062
                                                                                                                                            MPN: BNT 47017
                                                                                                                                            BOLT
                                                                                                                                            # 063
                                                                                                                                            MPN: DN 790138
                                                                                                                                            NUT
                                                                                                                                            # 064
                                                                                                                                            MPN: 122 CS 77349
                                                                                                                                            COMPLESSIVO PARATIA RADIATORE OLIO
                                                                                                                                            # 065
                                                                                                                                            MPN: 5 412 042
                                                                                                                                            WASHER
                                                                                                                                            # 066
                                                                                                                                            MPN: 5 405 898
                                                                                                                                            NUT
                                                                                                                                            # 067
                                                                                                                                            MPN: 5 406 484
                                                                                                                                            TASSELLO PIASTRA PORTS ACCESSORI
                                                                                                                                            # 068
                                                                                                                                            MPN: 5 405 891
                                                                                                                                            SEMIBOCCOLA ELASTICA PER SUPPORTO POST. CAMBIO
                                                                                                                                            # 069
                                                                                                                                            MPN: 122 CT 78069
                                                                                                                                            TUBO COLLEGAMEPTO SERBATOI BENZINA
