maserati merak 3.0 steering parts pedals for ring steering parts diagram

019 - Steering Parts Pedals for ring Steering

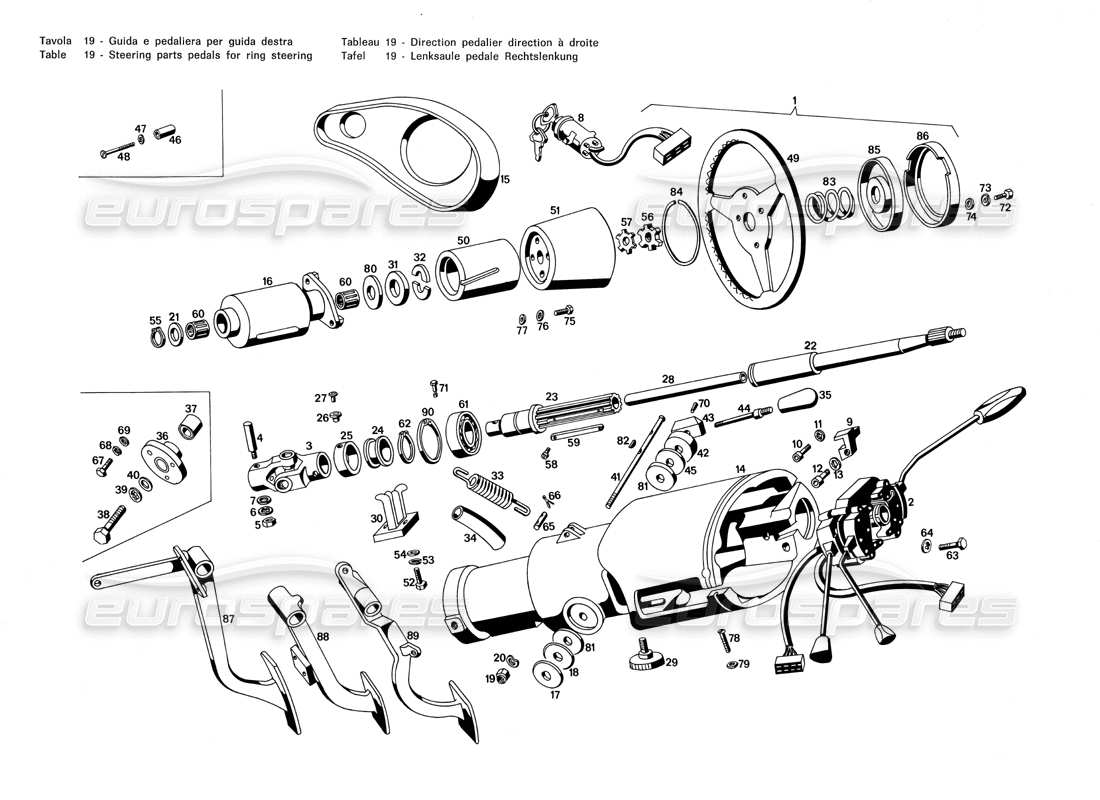

Maserati Merak 3.0 Steering Parts Pedals for ring Steering Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
#
Part number
Description
Price
# 001
MPN: 122 GS 80393
PARTE SUPERIORE PIANTONE COIMPLETO
Supersession
Supersession
# 002
MPN: 116 GS 68988
GRUPPO COMANDO LUCI E TERGI
from £831.18
from £831.18
# 003
MPN: 116 GS 67265
GIUNTO FRA I PIANTONI STERZO
# 004
MPN: SN 59538
PIN
# 005
MPN: DNT 47046
NUT
This part replaces part number 47046
# 006
MPN: RDI 58544
WASHER
# 008
MPN: 116 GS 69979
COMMUTATORE CON ANTIFURTO
# 009
MPN: 116 GS 69017
BLOOCHETTO COPERTURA BLOCCASTERZO
# 013
MPN: RDI 58544
WASHER
# 014
MPN: 117 GS 75993
SUPPORT
# 015
MPN: 116/A GS 71097
CALOTTA SULLA PARTE SU,PERIORE PIANTONE
# 016
MPN: 116 GS 71069
MANICOTTO SCORREVOLE REGIISTRO POSIZIONAMENTO VOLANTE
# 017
MPN: 115/A GS 69917
DISTANZIALE PER REGISTRO POSIZIONAMENTO VOLANTE
# 018
MPN: 115/A GS 69901
DISCHI FRIZIONE ESTERNO E INTERNO REGISTRO POSIZION. VOLANTE
# 019
MPN: DST 53396
NUT
# 020
MPN: RAT 61309
WASHER
# 021
MPN: 107/A GS 65895
RING
# 022
MPN: 116 GS 66623
PIANTONE COMPLETO
# 024
MPN: 116 GS 67332
COLLETTORE PER AVVISATORE ACUSTICO
# 025
MPN: 116 GS 66613
BUSH
# 026
MPN: 101/7 ME 66616
BUSH
# 027
MPN: RVN 310898
RIVETTO FISSAGGIO COLLETTORE PER AVVISATORE ACUSTICO
# 028
MPN: 107/A GS 65304
CONDOTTO CAVO PER CLACSON
# 029
MPN: 116 GS 67521
MANOPOLA BLOCCAGGIO VOLANTE AT SUPPORTO PIANTONE
# 030
MPN: 116 GS 66619
CONTATTO STRISCIANTE PER AVVISATORE ACUSTICO
# 031
MPN: 116 GS 66628
RASAMENTO SUL MANICOTTO
# 031
MPN: 116 GS 67418
SPRING
# 032
MPN: 116 GS 66629
SEMIANELLO DI TENUTA MANICOTTO AL PIANTONE
# 034
MPN: TVN 51194
TUBO VIPLA 0 22 PROTEZIONE MOLLA POSIZION. VOLANTE CM. 12
# 035
MPN: 109 BP 67415
Pomello sutra leva comando manicotto d'arresto
# 037
MPN: SLN 66392
SILENTBLOC PER BOCCOLA ROTAZIONE SUPPORTO PIANTONE
# 040
MPN: RNT 55379
WASHER
# 041
MPN: 117 GS 73194
PIVOT
# 042
MPN: 117 GS 75987
DISTANZIALE E CAMMES REGISTRO POSIZIONE VOLANTE
# 043
MPN: 117 GS 73191
TASSELLO BLOCCAGGIO POSIZIONAMENTO VOLANTE
# 044
MPN: 117 GS 73193
LEVER
# 045
MPN: 1,17 GS 73192
DISCO DI FRIZIONE ESTERNO POSIZIONAMENTO VOLANTE
# 046
MPN: 117 GS 76979
DISTANZIALE PER SUPPORTO PIANTONE
# 047
MPN: VNT 6662,2
SCREW
# 048
MPN: RDI 58543
WASHER
# 049
MPN: 122 GS 80379
VOLANTE ANTIFURTO
from £446.25
from £446.25
# 049
MPN: 122 GS 80395
VOLANTE COMPLETO DI GRUPPO DEFORMABILE
from £1,674.46
from £1,674.46
This part replaces part number 122 GS 80393
# 050
MPN: 122 GS 80459
MOZZO PORTA VOLANTE COMPLETO
# 051
MPN: 117 GS 80077
MANICOTTO DEFORMABILE RIVESTITO
# 053
MPN: RSN 3 2 4 9 7
WASHER
# 055
MPN: ART. 43121
RING
# 056
MPN: GH 53874
GHIERA Ø 16 X1 X 7 FISSAGGIO VOLANTE AT PIANTONE
# 057
MPN: RL 73588
WASHER
# 058
MPN: VN 56553
SCREW
# 059
MPN: LN56547
LINGUETTA Ø 4,5 X 5,2 X 61 SUL TERMINALE PIANTONE
# 060
MPN: GRL 59167
GABBIA A RUTLINI Ø 30 X 37 X 20 SUL MANICOTTO SCORREVOLE
# 061
MPN: CSC 66304
CUSCINETTO RADICLE ORIENTABILE Ø 25 X 52 X 18 SUL TERMINALE PIANTONE
# 062
MPN: ART 43993
RING
# 064
MPN: RDI 58544
WASHER
# 065
MPN: SN 67409
PIN
# 066
MPN: CN. 43776
Copiglia Ø 1,8 X 15 per detto
from £0.86
from £0.86
# 067
MPN: BNT. 53968
BOLT
# 068
MPN: RSN/32690
WASHER
# 069
MPN: RNT 52134
WASHER
# 070
MPN: GRN 73203
GRANO SUL IDISTANZIALE A CAMMES PER REGISTRO POSIZ. VOLANTE
# 071
MPN: BN 66818
BOLT
# 072
MPN: BNT47021
BOLT
from £1.80
from £1.80
This part replaces part number 47021
# 073
MPN: RSN/32690
WASHER
# 074
MPN: RNT 6701,1
WASHER
# 076
MPN: RDI 58544
WASHER
# 078
MPN: VNT 6662,2
SCREW
# 079
MPN: RDI 58543
WASHER
# 080
MPN: 116 GS 66901
RING
# 081
MPN: 115/A GS 69902
DISCO FRIZIONE INTERNO POSIZIONAMENTO VOLANTE
# 082
MPN: LN 69908
LINGUETTA Ø 2,5 X 3,7 X 9,66 CENTRAG. COMANDO ARRESTO PLANT.
# 083
MPN: 116 GS 71778
SPRING
# 084
MPN: 116 GS 72348
RING
from £27.70
from £27.70
# 085
MPN: 116 GS 72336
BOTTONE AVVISATORE ACUSTICO (SOLO ,BOTTONE)
# 085
MPN: 116 GS 72380
BOTTONE AVVISATORE ACUSTICO COM,PLETO MOLLA
from £259.74
from £259.74
# 086
MPN: 116 GS 72347
BUSSOLA PER BOTTONE AVVISATORE ACUSTICO
from £231.18
from £231.18
# 087
MPN: 122 FC 122.028
Pedale acceleratore completo di boccole
from £168.00
from £168.00
# 088
MPN: 122 FC 122.219
PEDALE FRENO COMPLETO DI BOCCOLE
# 088
MPN: 122 FC 79973
PEDALE FRENO NUDO
# 089
MPN: 122 FC 122.220
PEDALE FRIZIONE COMPLETO DI BOCCOLE
# 089
MPN: 122 FC 79974
PEDALE FRIZIONE NUDO
# 090
MPN: ART 43992
RING
