maserati merak 3.0 braking system ring system parts diagram

024 - Braking System Ring System

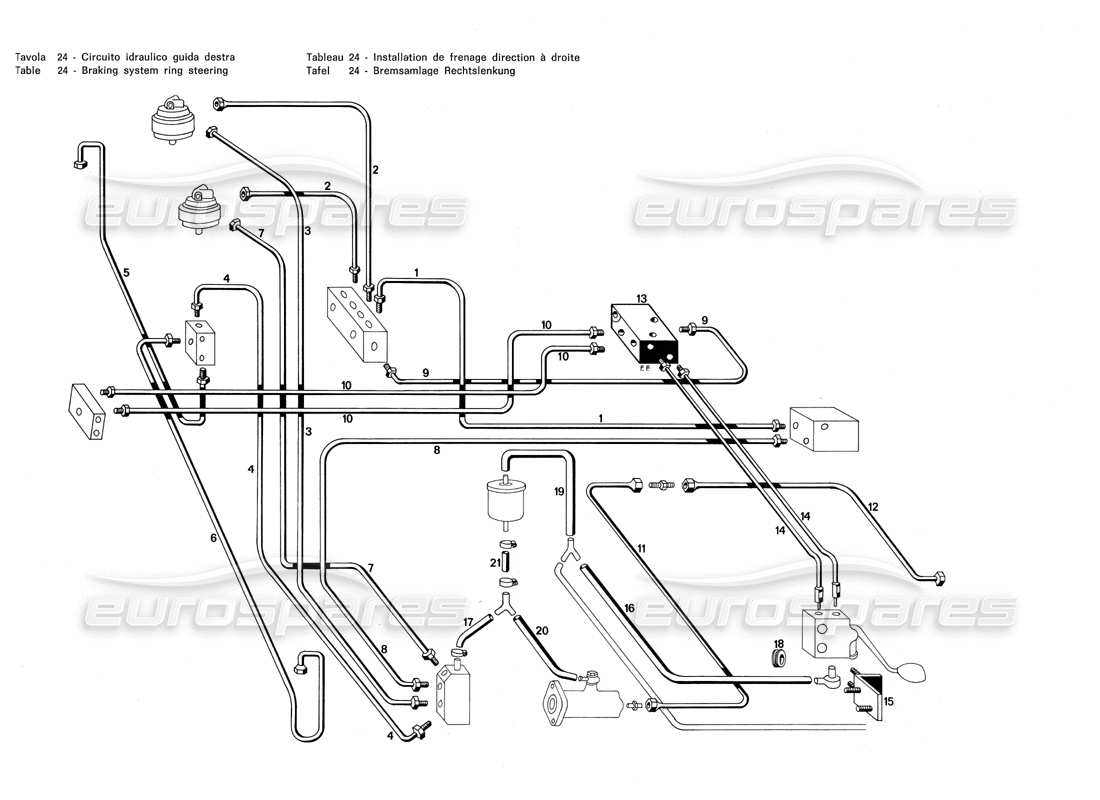

Maserati Merak 3.0 Braking System Ring System Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                            #
                                            Part number
                                            Description
                                            Key
                                            Price
                                            # 001
                                            MPN: 122 FC 80698
                                            TUBO BUNDY DAL DOPPIO DUE VIE SUL TUNNEL AL RIPARTITORE A 5 VIE L = MM. 1850
                                            TUBO BUNDY DAL DOPPIO DUE VIE SUL TUNNEL AL RIPARTITORE A 5 VIE L = MM. 1850 Genuine Maserati Part - New (to order)
                                            # 002
                                            MPN: 116/B FC 79770
                                            TUBO BANDY DAL RIPARTITORE A CINQUE VIE AGLI ACCUMULATORI FRENI ANTERIORI E POSTERIORI L = MM. 180
                                            TUBO BANDY DAL RIPARTITORE A CINQUE VIE AGLI ACCUMULATORI FRENI ANTERIORI E POSTERIORI L = MM. 180 Genuine Maserati Part - New (to order)
                                            # 003
                                            MPN: 101 /3 FC 50685
                                            Tubo bundy dalla'ccumulatore freni anteriori at Dosatore L = mm. 630
                                            Tubo bundy dalla'ccumulatore freni anteriori at Dosatore L = mm. 630 Genuine Maserati Part - New (to order)
                                            # 004
                                            MPN: 117 FC 74245
                                            TUBO BUNDY DAL DOSATORE AT RACCORDO TRE VIE FRENI ANTERIORI L = MM. 450
                                            TUBO BUNDY DAL DOSATORE AT RACCORDO TRE VIE FRENI ANTERIORI L = MM. 450 Genuine Maserati Part - New (to order)
                                            # 005
                                            MPN: 117 FC 74229
                                            TUBO BUNDY DAL TRE VIE FRENI ANTERIORI AT CALIPER DESTRO L=MM.1010
                                            TUBO BUNDY DAL TRE VIE FRENI ANTERIORI AT CALIPER DESTRO L=MM.1010 Genuine Maserati Part - New (to order)
                                            # 006
                                            MPN: 101/7 FC 52313
                                            TUBO BUNDY DAL TRE VIE FRENI ANTERIORI AT CALIPER SINISTRO L = MM. 980
                                            TUBO BUNDY DAL TRE VIE FRENI ANTERIORI AT CALIPER SINISTRO L = MM. 980 Genuine Maserati Part - New (to order)
                                            # 007
                                            MPN: 122 FC 80699
                                            Tubo bundy dall'accumulatore freni posteriori at dosatore freni L = mm. 750
                                            Tubo bundy dall'accumulatore freni posteriori at dosatore freni L = mm. 750 Genuine Maserati Part - New (to order)
                                            # 008
                                            MPN: 122 FC 80700
                                            TUBO BUNDY DAL DOSATORE FRENI POSTERIORI AT RACCORDO DI GIUNZIONE L = MM. 2180
                                            TUBO BUNDY DAL DOSATORE FRENI POSTERIORI AT RACCORDO DI GIUNZIONE L = MM. 2180 Genuine Maserati Part - New (to order)
                                            # 009
                                            MPN: 101/9 FC 58700
                                            TUBO BUNDY DAL RIPARTITORE A CINQUE VIE AT RIPARTITORE MULTIPLO FARI L = MM. 240
                                            TUBO BUNDY DAL RIPARTITORE A CINQUE VIE AT RIPARTITORE MULTIPLO FARI L = MM. 240 Genuine Maserati Part - New (to order)
                                            # 010
                                            MPN: 122 FC 80701
                                            TUBO BUNDY DAL RIPARTITORE MULTIPLO FARI AT DOPPIO TRE VIE ANTERIORE L = MM. 910
                                            TUBO BUNDY DAL RIPARTITORE MULTIPLO FARI AT DOPPIO TRE VIE ANTERIORE L = MM. 910 Genuine Maserati Part - New (to order)
                                            # 011
                                            MPN: 122 FC 80702
                                            TUBO BUNDY DALLA POMPA .PRIMARIA FRIZIONE ALLA GIUNZIONE L=MM.1070
                                            TUBO BUNDY DALLA POMPA .PRIMARIA FRIZIONE ALLA GIUNZIONE L=MM.1070 Genuine Maserati Part - New (to order)
                                            # 012
                                            MPN: 122 Fl 80703
                                            TUBO BUNDY DALLA GIUNZIONE ALLA PAMPA SECONDARIA FRIZIONE L = MM. 2380
                                            TUBO BUNDY DALLA GIUNZIONE ALLA PAMPA SECONDARIA FRIZIONE L = MM. 2380 Genuine Maserati Part - New (to order)
                                            # 013
                                            MPN: 120 Fl 79002
                                            RIPARTITORE MULTIPLO COMPLETO DI RUBINETTO PER CIRCUITO FARI
                                            RIPARTITORE MULTIPLO COMPLETO DI RUBINETTO PER CIRCUITO FARI Genuine Maserati Part - New (to order)
                                            # 014
                                            MPN: 120 Fl 80600
                                            Tubi FLESSIBILI PER COMANDO ALZAFARI
                                            Tubi FLESSIBILI PER COMANDO ALZAFARI Genuine Maserati Part - New (to order)
                                            # 015
                                            MPN: 117 Fl 75372
                                            SUPPORT
                                            SUPPORT Genuine Maserati Part - New (to order)
                                            # 016
                                            MPN: MN 73374
                                            MANICOTTO Ø 5 X 12 X 1 , 80 SCARICO OLIO DAL DISTRIBUTORE FARIAT RACCORDO TRE VIE
                                            Manicotto per soerico olio del distrib. al 3 vIe Ø 1x 12x750 Genuine Maserati Part - New (to order)
                                            # 017
                                            MPN: MN 73374
                                            MANICOTTO Ø 5 X 12 X 220 SCARICO OLIO DAL DOSATORE AT TREVIE MANDATA SERBATOIO RECUPERO FRIZIONE
                                            Manicotto per soerico olio del distrib. al 3 vIe Ø 1x 12x750 Genuine Maserati Part - New (to order)
                                            # 018
                                            MPN: PFN 51532
                                            GROMMET
                                            RING Genuine Maserati Part - New (to order)
                                            # 019
                                            MPN: MN 60008
                                            Manicotto Ø 8X 15X 250 dal serbatoio recupero olio frizione at tre vie mandata at serbatoio
                                            Manicotto Ø 8X 15X 250 dal serbatoio recupero olio frizione at tre vie mandata at serbatoio Genuine Maserati Part - New (to order)
                                            # 020
                                            MPN: MN 73374
                                            SLEEVE Ø 5 X 12 X 250 FROM THE THREE WAY METER EXHAUST TO THE PRIMARY CLUTCH BEAR
                                            Manicotto per soerico olio del distrib. al 3 vIe Ø 1x 12x750 Genuine Maserati Part - New (to order)
                                            # 021
                                            MPN: MN 60008
                                            SLEEVE Ø 8 X 15 X 300 FROM THE THREE WAY DISPENSER DRAIN TO THE CLUTCH OIL RECOVERY TANK
                                            Manicotto Ø 8X 15X 250 dal serbatoio recupero olio frizione at tre vie mandata at serbatoio Genuine Maserati Part - New (to order)
