025 - Fuel Tank and Pump

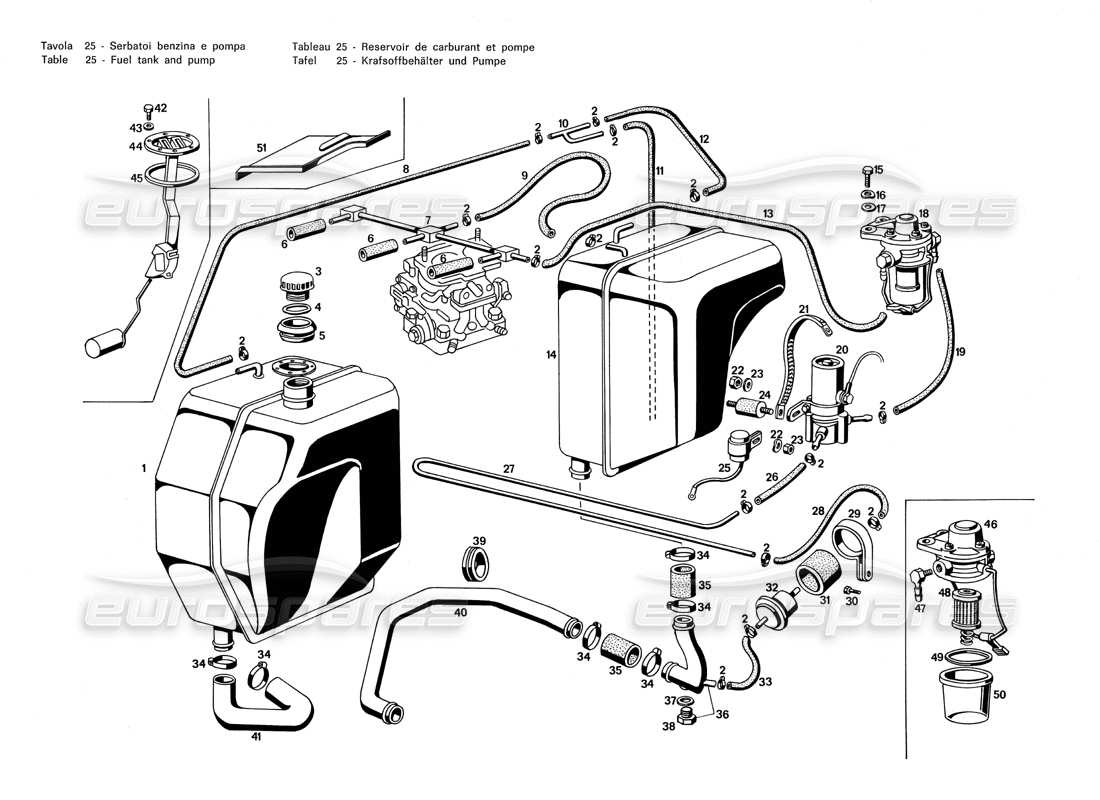

Maserati Merak 3.0 Fuel Tank and Pump Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
#
Part number
Description
Price
# 001
MPN: 122 GS 77850
SERBATOIO COMPLETO DI GALLEGGIANTE (SINISTRO)
# 002
MPN: FRN 37824
FASCETTA Ø 13 = 19 TENUTA Tubi COLLEGAMENTO SERBATOI
# 003
MPN: TN 67814
Tappo Ø 50 X 2,5 sul bocchettone di carico
# 004
MPN: GOM 50656
GOMMINO Ø 46 X 53 X 3 'DI TENUTA SUL BOCCHETTONE DI CARICO
# 005
MPN: PFN56119
GROMMET
# 006
MPN: C 114/1 MC 75455
MANICOTTO PER TUBAZIONE BENZINA
# 007
MPN: C 114 50 MC 78830
TUBAZIONE ARRIVO BENZINA
from £309.75
from £309.75
# 008
MPN: MN 73375/2300
Manicotto Ø 10 X 17X2300 dallo sfiato circuito di alimentazione al serbatoio sin
# 009
MPN: MN 60008/300
Manicotto Ø 8 X 15 X 300 per ritorno benzina dal carburatore al serbatoio
# 010
MPN: 122 CS 78836
Sfiato completo sul circuito ,d'ali,mentazione
# 011
MPN: TPN 60537/110
Tubo in plastica Ø 5X 10 X 1100 dallo sfiato a terra
# 012
MPN: MN 73375/2300
SLEEVE Ø 10 X 15 X 2300 FROM THE FUEL CIRCUIT VENT TO THE RIGHT TANK
# 013
MPN: MN 60008/600
Manicotto Ø 8 X 15X 600 dal filtro benzina ai carburatori
# 014
MPN: 122 CS 76355
SERBATOIO BENZINA DESTRO
# 015
MPN: BNT. 53968
BOLT
# 016
MPN: RSN/32690
WASHER
# 017
MPN: ANT 47074
WASHER
# 018
MPN: 122 CS 80495
FUEL FILTER REGULATOR
from £131.25
from £131.25
# 018
MPN: 122 CS 80495
FUEL FILTER REGULATOR
from £131.25
from £131.25
# 019
MPN: MN 60008/110
Manicotto Ø 8 X 15X 100 dalla pampa benzina al filtro reg
# 020
MPN: 117 CS 77767
POMPA BENZINA TP. AEG
Use P/N 100245
# 021
MPN: 107/A BL 62615
CAVO A TRECCIA PER MASSA POMPA FRIZIONE
# 022
MPN: DNT 47047
NUT
# 024
MPN: SLN 62135
SILENTBLOC PER FISSAGGIO PAMPA BENZINA
# 025
MPN: 101/7 ME-52898
CANDENSATORE PER SCHERMATURA POMPA BENZINA . .
# 026
MPN: MN 60008/80
Manicotto Ø 8 X 15 X 8'0 dal tubo di rame alla pompa bent.
# 027
MPN: TRN 73021 /3000
Tubo di rame Ø 8 X6 X 3000 dal manicotto filtro benzina al manicotto sulla pompa
# 028
MPN: MN 60008/180
Manicotto Ø 8X 15 X 180 dal filtro benzina al tubo di rame
# 029
MPN: FRN 79600
FASCETTA FISSAGGIO FILTRO BENZINA
# 030
MPN: VRT 56825
Vita autofilettante Ø .... per detto
# 031
MPN: MN 57231/40
Manicotto Ø 40 X 49 X 40 sul filtro benzina
# 032
MPN: 117 GS 77765
Filtro benzina
from £21.56
from £21.56
# 033
MPN: MN 60008/145
Manicotto Ø 8 X 15 X 145 dal raccordo al filtro benzina
# 034
MPN: FRN37829
FASCETTA Ø 38/54 FISSAGGIO MANICOTTI COLLEGAM. SERBATOI .
# 035
MPN: MN 79017/0065
MANICOTTO COLLEGAMENTO SERBATOIO BENZINA DESTRO
from £50.00
from £50.00
# 036
MPN: 122 CS 78191
TUBO PER COLLEGAMENTO SERBATOIO DESTRO
# 036
MPN: TN 67205
Tappo Ø 12 X 1,5 X 12 per soarico benzina
# 039
MPN: PFN 54410
GROMMET
# 040
MPN: 122 CT 78059
TUBO COLLEGAMENTO SERBATOI BENZINA
# 041
MPN: 122 CS 78180
MANICOTTO COLLEGAMENTO SERBATOIO BENZINA SINISTRO
from £170.68
from £170.68
# 043
MPN: RNT 54607
WASHER
# 044
MPN: 122 CS
INDICATORE LIVELLO BENZINA (PER GUIDA DESTRA)
# 044
MPN: 122 CS 78846
INDICATORE LIVELLO BENZINA
# 045
MPN: 107/A CS 65463
GASKET OR SEAL
# 046
MPN: non fornibile
CORPO FILTRO COMP!. DI MEMBRANA E VALVOLE (FINO APRILE '73)
# 047
MPN: 107 CS 58399
UNION
# 049
MPN: 107 CS 73474
GASKET OR SEAL
# 049
MPN: 122 CS 81329
GASKET OR SEAL
# 050
MPN: 107 CS 71261
Vaschetta di vetro (fino Aprile '73)
# 050
MPN: 122 CS 81328
VASCHETTA DI VETRO (DAL MAGGIO '73)
from £157.50
from £157.50
# 051
MPN: 122 BM 79653
PARATIA SUPERIORE SERBATOIO BENZINA SINISTRO
from £210.00
from £210.00
# 051
MPN: 122 BM 79654
PARATIA SUPERIORE SERBATOIO BENZINA DESTRO
from £157.50
from £157.50
