maserati merak 3.0 dashboard instruments parts diagram

027 - dashboard instruments

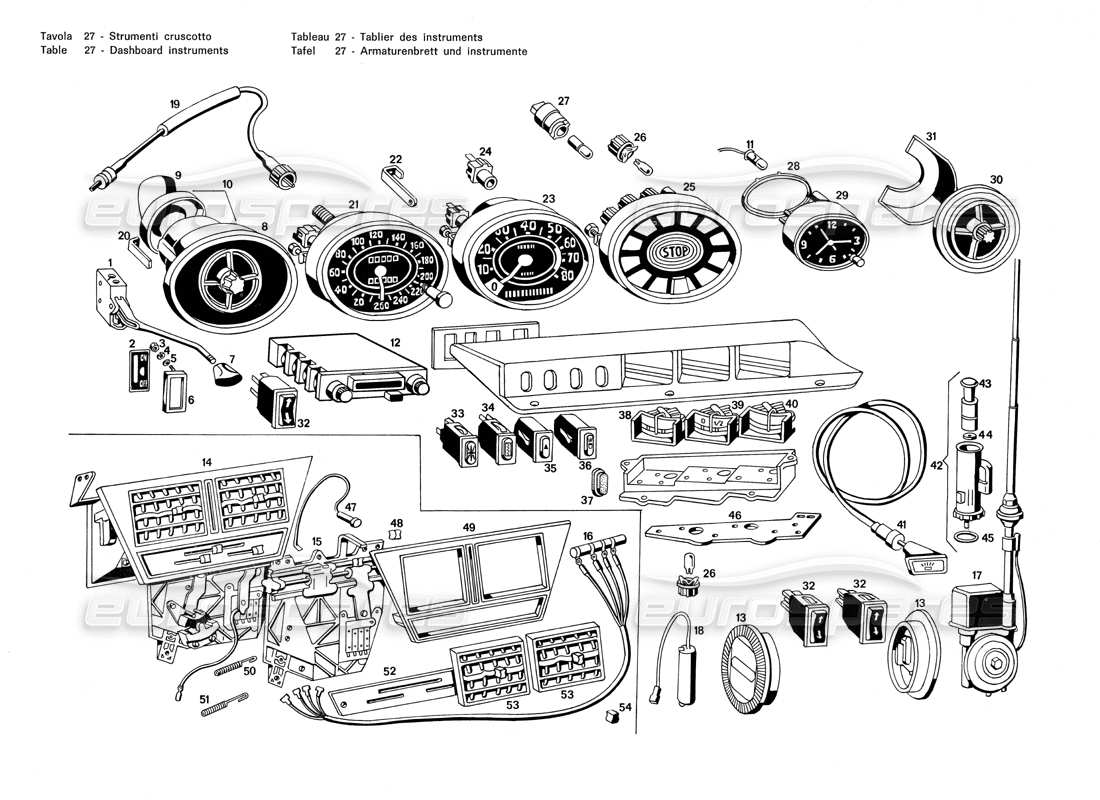

Maserati Merak 3.0 Dashboard Instruments Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                                                                            #
                                                                                                            Part number
                                                                                                            Description
                                                                                                            Price
                                                                                                            # 001
                                                                                                            MPN: 117 Fl 75293
                                                                                                            DISTRIBUTORE COMANDO ALZATA FARE CON POMELLO
                                                                                                            # 002
                                                                                                            MPN: 117 BO 75334
                                                                                                            PIASTRINO CON SIMBOLI PER LEVA COMANDO SOLLEVAMENTO FARI
                                                                                                            # 004
                                                                                                            MPN: RDI 61198
                                                                                                            WASHER
                                                                                                            # 005
                                                                                                            MPN: RNT 47373
                                                                                                            WASHER
                                                                                                            # 006
                                                                                                            MPN: 117 BC 75332
                                                                                                            CORNICE PER MASCHERINA LAVA COMANDO FARI
                                                                                                            # 007
                                                                                                            MPN: 117 Fl 75378
                                                                                                            POMELLO PER DISTRIBUTORE ALZAFARI
                                                                                                            # 008
                                                                                                            MPN: 122 BV 79052
                                                                                                            FARFALLA VENTILAZIONE ABITACOLO SUL CRUSCOTTO LATO SINISTRO
                                                                                                            # 009
                                                                                                            MPN: 122 BV 79053
                                                                                                            TROMBETTA DI PROLUNGA PER DETTO
                                                                                                            # 010
                                                                                                            MPN: 122 BV 79054
                                                                                                            COMPLESSIVO DI ASSEMBLAGGIO FARFALLA VENTILAZIONE ABITACOLO SUL CRUSCOTTO LATO SINISTRO
                                                                                                            # 011
                                                                                                            MPN: BC 78344
                                                                                                            PORTALAMPADA IPER OROLOGIO
                                                                                                            # 012
                                                                                                            MPN: 109/A BL 70300
                                                                                                            RADIO TIPO BLAUPUNKT KOLEN A RICHIESTA
                                                                                                            # 012
                                                                                                            MPN: 122 BL 79588
                                                                                                            RADIO TPIO BLAUPUNKT GOSLAR A RICHIESTA
                                                                                                            # 012
                                                                                                            MPN: BL 70151
                                                                                                            RADIO TIPO AUTOVOX MONTATO IN SERIE
                                                                                                            # 013
                                                                                                            MPN: 116 BV 68082
                                                                                                            FARFALLA ORIENTABILE PER RISCALDAMENTO E CONDIZIONAMENTO
                                                                                                            # 014
                                                                                                            MPN: 122 BR 79434
                                                                                                            COMPLESSIVO QUADRO DI COMANDO, CORNICE E GRUPPO FARFALLA PER CONDIZIONAMENTO
                                                                                                            # 015
                                                                                                            MPN: 122 BR 77487
                                                                                                            COMPLESSIVO QUADRO DI COMANDO SENZA CORNICE
                                                                                                            # 017
                                                                                                            MPN: 116/B BL 79479
                                                                                                            ANTENNA ELETTRICA COMPLETA TP. HIRSCHNAMN HIT 7600
                                                                                                            # 018
                                                                                                            MPN: 122 BL 79279
                                                                                                            FILTRO ANTIDISTURBO PHILIPS N. 481990101633
                                                                                                            # 019
                                                                                                            MPN: 122 TIC 80594
                                                                                                            TRASMISSIONE CONTA KM. COMPLETA (PER GUIDA DESTRA) .
                                                                                                            # 019
                                                                                                            MPN: 5 407 136
                                                                                                            TRASMISSIONE CONTA KM. COMPLETA
                                                                                                            from £429.18
                                                                                                            from £429.18
                                                                                                            # 020
                                                                                                            MPN: 5 407 682
                                                                                                            SUPPORT
                                                                                                            # 021
                                                                                                            MPN: 5 407 140
                                                                                                            CONTACHILOMETRI COMPLETO DI AZZERAMENTO
                                                                                                            # 021
                                                                                                            MPN: 5 407 143
                                                                                                            CONTAMIGLIA COMPLETO DI AZZERAMENTO
                                                                                                            # 022
                                                                                                            MPN: 5 407 146
                                                                                                            PIASTRINO FISSAGGIO CONTACHILOMETRI, CONTAGIRI E BLOCCO SPIA
                                                                                                            # 023
                                                                                                            MPN: 5 407 141
                                                                                                            CONTAGIRI
                                                                                                            # 024
                                                                                                            MPN: 5 420 673
                                                                                                            PORTALAMPADA PER STRUMENTI CRUSCOTTO
                                                                                                            # 025
                                                                                                            MPN: 5 407 138
                                                                                                            BLOCCO SPIA
                                                                                                            # 026
                                                                                                            MPN: DX 9522 299 A
                                                                                                            PORTALAMPADA PER DETTO
                                                                                                            # 027
                                                                                                            MPN: DX 521 261
                                                                                                            PORTALAMPADA A BAIONETTA
                                                                                                            # 028
                                                                                                            MPN: 5 407 142
                                                                                                            CORNICE PER OROLOGIO
                                                                                                            # 030
                                                                                                            MPN: 5 407 674
                                                                                                            AREATORE ORIENTABILE SUL CRUSCOTTO (LATO DESTRO)
                                                                                                            # 031
                                                                                                            MPN: 5 407 681
                                                                                                            BRACKET / SUPPORT
                                                                                                            # 032
                                                                                                            MPN: 5 407 157
                                                                                                            INTERRUTTORE COMANDO ANTENNA RADIO E ALZACRISTALLI
                                                                                                            from £89.25
                                                                                                            from £89.25
                                                                                                            # 033
                                                                                                            MPN: 5 407 159
                                                                                                            INTERRUTTORE COMANDO IUCI INTERNE
                                                                                                            # 034
                                                                                                            MPN: GX 4121 401 A
                                                                                                            INTERRUTTORE COMANDO RESISTENZA LUNOTTO TERMICO
                                                                                                            # 035
                                                                                                            MPN: GX 4121 201 A
                                                                                                            INTERRUTTORE COMANDO LUCI ARRESTO
                                                                                                            # 037
                                                                                                            MPN: 5 407 135
                                                                                                            TAPPO PER FORO SUL CRUSCOTTO
                                                                                                            # 038
                                                                                                            MPN: 5 418 916
                                                                                                            TERMOMETRO ACQUA
                                                                                                            # 039
                                                                                                            MPN: 5 418 915
                                                                                                            INDICATORE LIVELLO BENZINA
                                                                                                            # 040
                                                                                                            MPN: 122 BC 81035
                                                                                                            TERMOMETRO OLIO
                                                                                                            # 041
                                                                                                            MPN: 5 401 680
                                                                                                            TIRETTO COMANDO STARTER COMPLETO DI GUAINA E CAVO
                                                                                                            # 042
                                                                                                            MPN: 5 401 714
                                                                                                            ACCENDISIGARI
                                                                                                            # 043
                                                                                                            MPN: GX 4134 001 A
                                                                                                            PULSANTE CON RESISTENZA
                                                                                                            # 044
                                                                                                            MPN: GX 4134 201 A
                                                                                                            RESISTENZA PER DETTO
                                                                                                            # 045
                                                                                                            MPN: 5 401 373
                                                                                                            WASHER
                                                                                                            # 046
                                                                                                            MPN: 5 418 919
                                                                                                            BASETTA CON CIRCUITO INSERITO
                                                                                                            # 047
                                                                                                            MPN: 5 405 048
                                                                                                            LAMP
                                                                                                            # 048
                                                                                                            MPN: 5 405 039
                                                                                                            POMELLO PER LEVA COMANDO ARIA CALDA E FREDDA .
                                                                                                            # 049
                                                                                                            MPN: 5 405 040
                                                                                                            CORNICE PER QUADRO DI COMANDO
                                                                                                            # 050
                                                                                                            MPN: 5 405 041
                                                                                                            SPRING
                                                                                                            # 051
                                                                                                            MPN: 5 405 046
                                                                                                            SPRING
                                                                                                            # 052
                                                                                                            MPN: 5 405 044
                                                                                                            MASEHERINA SUL QUADRO PER LEVE DI COMANDO
                                                                                                            # 053
                                                                                                            MPN: 5 405 024
                                                                                                            GRIGLIA SUL QUADRO DI COMANDO
                                                                                                            # 054
                                                                                                            MPN: 5 405 025
                                                                                                            POMELLO PER DETTO
                                                                                                            # 316
                                                                                                            MPN: 5 424 559
                                                                                                            INTERRUTTORE COMANDO FARI ANTINEBBIA
