maserati merak 3.0 dashboard instruments ring steering parts diagram

028 - Dashboard Instruments Ring Steering

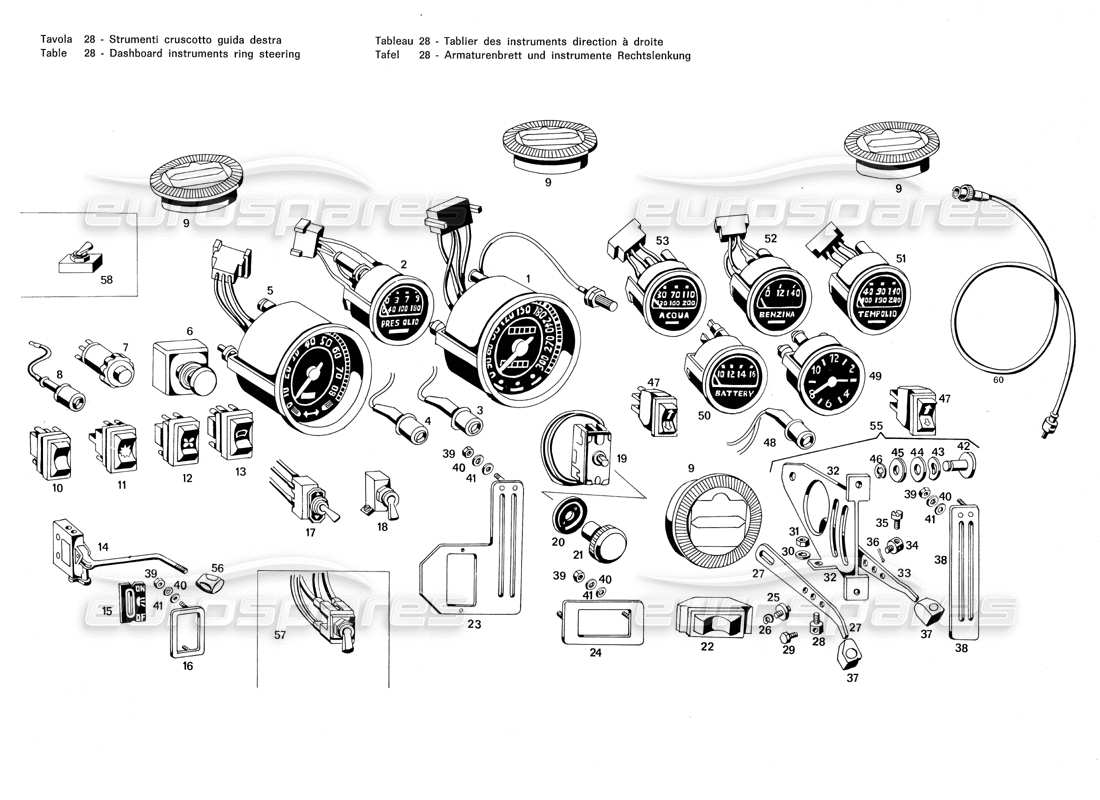

Maserati Merak 3.0 Dashboard Instruments Ring Steering Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                                                                                        #
                                                                                                                        Part number
                                                                                                                        Description
                                                                                                                        Key
                                                                                                                        Price
                                                                                                                        # 001
                                                                                                                        MPN: 117 BC 75677
                                                                                                                        TACHIMETRO CONTACHILOMETRI COMPLETO ASTA AZZERAMENTO
                                                                                                                        from £1,200.00
                                                                                                                        from £1,200.00
                                                                                                                        This part replaces part number 116 BC 69032 - and 1 more. Click to view details
                                                                                                                        SPEEDOMETER Genuine Maserati Part - New (to order)
                                                                                                                        SPEEDOMETER Genuine Maserati Part - Used In stock
                                                                                                                        MPH

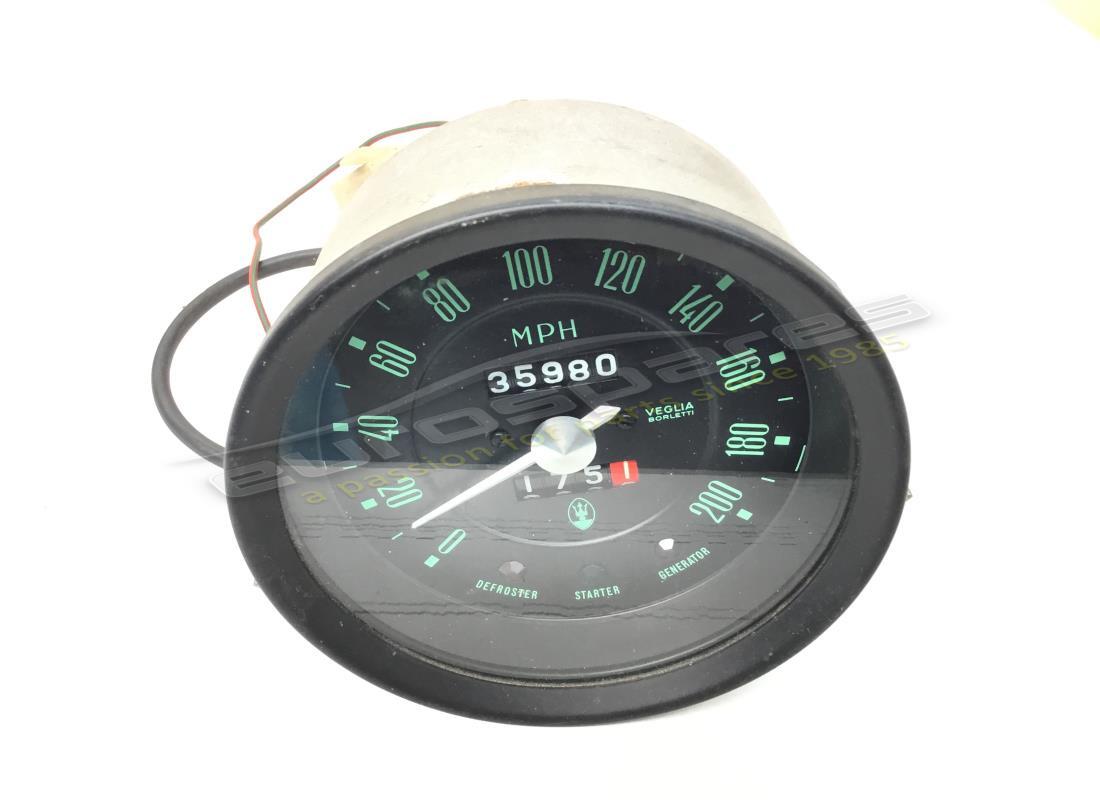

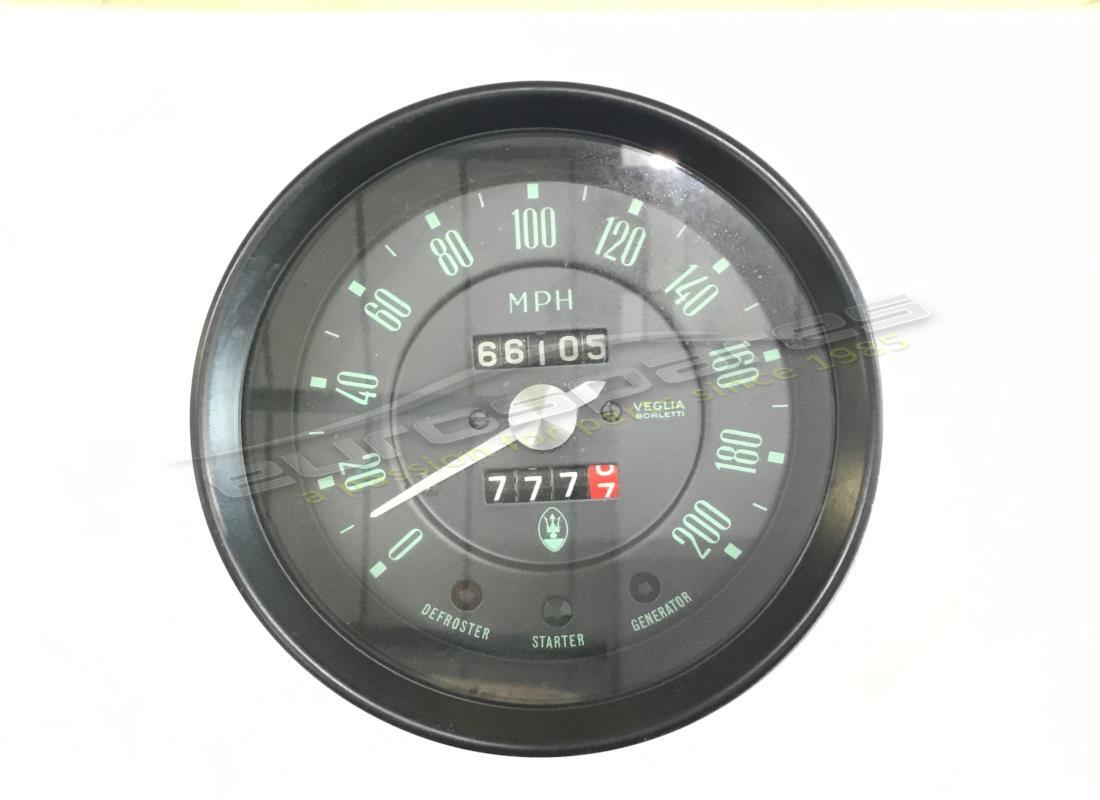

                                                                                                                        # 001
                                                                                                                        MPN: 117 BC 75678
                                                                                                                        TACHIMETRO CONTAMIGLIA COMPLETO ASTA AZZERAMENTO
                                                                                                                        from £1,200.00
                                                                                                                        from £1,200.00
                                                                                                                        SPEEDOMETER MPH Genuine Maserati Part - New (to order)
                                                                                                                        SPEEDOMETER MPH Genuine Maserati Part - Used In stock
                                                                                                                        # 002
                                                                                                                        MPN: 115 BC 65213
                                                                                                                        MANOMETRO PRESSIONE OLIO
                                                                                                                        from £519.75
                                                                                                                        from £519.75
                                                                                                                        OIL PRESSURE GAUGE Genuine Maserati Part - New (to order)
                                                                                                                        OIL PRESSURE GAUGE Genuine Maserati Part - Used In stock
                                                                                                                        # 003
                                                                                                                        MPN: 117 BL 75617
                                                                                                                        SPIA ROSSA BIPOLARE PER SEGNALAZIONE USURA FRENI ANTERIORI (DALLA 20' VETTURA)
                                                                                                                        Spla rossa bipolare segnalaz. bilanciamento circuito freni Genuine Maserati Part - New (to order)
                                                                                                                        # 004
                                                                                                                        MPN: 117 BL 75617
                                                                                                                        RED BIPOLAR LIGHT FOR HANDBRAKE ENGAGED AND BRAKE OIL PRESSURE (FROM 20' VEHICLE ONWARDS)
                                                                                                                        Spla rossa bipolare segnalaz. bilanciamento circuito freni Genuine Maserati Part - New (to order)
                                                                                                                        # 005
                                                                                                                        MPN: 122 BC 80766
                                                                                                                        CONTAGIRI ELETTRONICO
                                                                                                                        CONTAGIRI ELETTRONICO Genuine Maserati Part - New (to order)
                                                                                                                        # 006
                                                                                                                        MPN: 116 BL 66815
                                                                                                                        TEMPOREGGIATORE PER INTERMITTENZA TERGI COMPLETO
                                                                                                                        from £204.75
                                                                                                                        from £204.75
                                                                                                                        Temporizzatore comando intermittente tergicristallo Genuine Maserati Part - New (to order)
                                                                                                                        Temporizzatore comando intermittente tergicristallo Genuine Maserati Part - Used In stock
                                                                                                                        # 007
                                                                                                                        MPN: 116 BL 67765
                                                                                                                        INTERRUTTORE LUCI EMERGENZA
                                                                                                                        Pulsante per Iuci direzione di emergenza Genuine Maserati Part - New (to order)
                                                                                                                        # 008
                                                                                                                        MPN: 101/8 BL 54178
                                                                                                                        SPIA GIALLA UNIPOLARE DEPANNAMENTO LUNOTTO
                                                                                                                        from £52.50
                                                                                                                        from £52.50
                                                                                                                        Spia gialla unipolare per depannatore lunotto Genuine Maserati Part - New (to order)
                                                                                                                        Spia gialla unipolare per depannatore lunotto Genuine Maserati Part - Used In stock
                                                                                                                        # 009
                                                                                                                        MPN: 116 BV 68082
                                                                                                                        FARFALLA ORIENTABILE PER IMPIANTO DI CONDIZIONAMENTO E RISCALDAMENTO
                                                                                                                        FARFALLA ORIENTABILE PER RISCALDAMENTO E CONDIZIONAMENTO Genuine Maserati Part - New (to order)
                                                                                                                        # 010
                                                                                                                        MPN: 115/A BL 72426

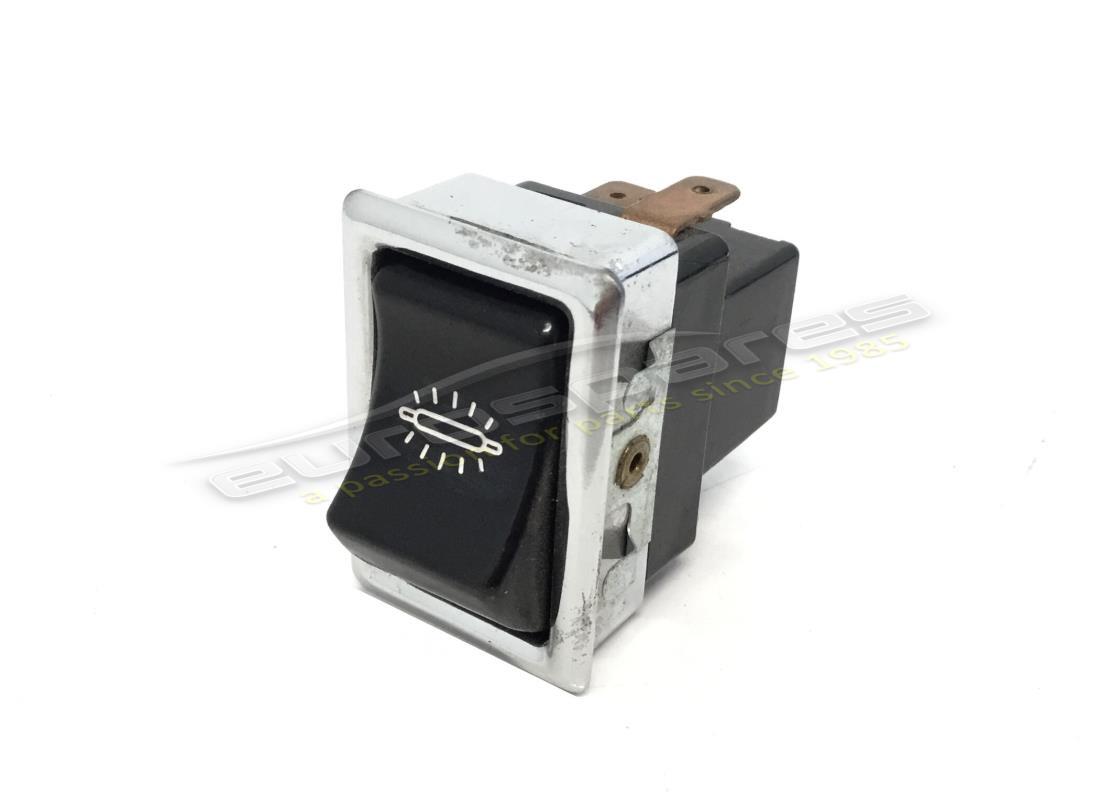

                                                                                                                        INTERRUTTORE COMANDO PLAFONIERE ABITACOLO
                                                                                                                        from £52.50
                                                                                                                        from £52.50
                                                                                                                        Interruttore coniando plafoniere abitacolo Genuine Maserati Part - New (to order)
                                                                                                                        Interruttore coniando plafoniere abitacolo Genuine Maserati Part - New (other) In stock
                                                                                                                        New old stock
                                                                                                                        # 011
                                                                                                                        MPN: 115/A BL 69532
                                                                                                                        INTERRUTTORE PER REGOLAZIONE LUCI CRUSCOTTO
                                                                                                                        from £78.75
                                                                                                                        from £78.75
                                                                                                                        INTERRUTTORE PER REGOLAZIONE LUCI CRUSCOTTO Genuine Maserati Part - New In stock
                                                                                                                        # 012
                                                                                                                        MPN: 115/A BL 69530
                                                                                                                        INTERRUTTORE COMANDO VENTOLE RISCALDAMENTO A 2 VELOCITA
                                                                                                                        Interruttore comando ventole riscaldamento a 2 velocity Genuine Maserati Part - New (to order)
                                                                                                                        # 013

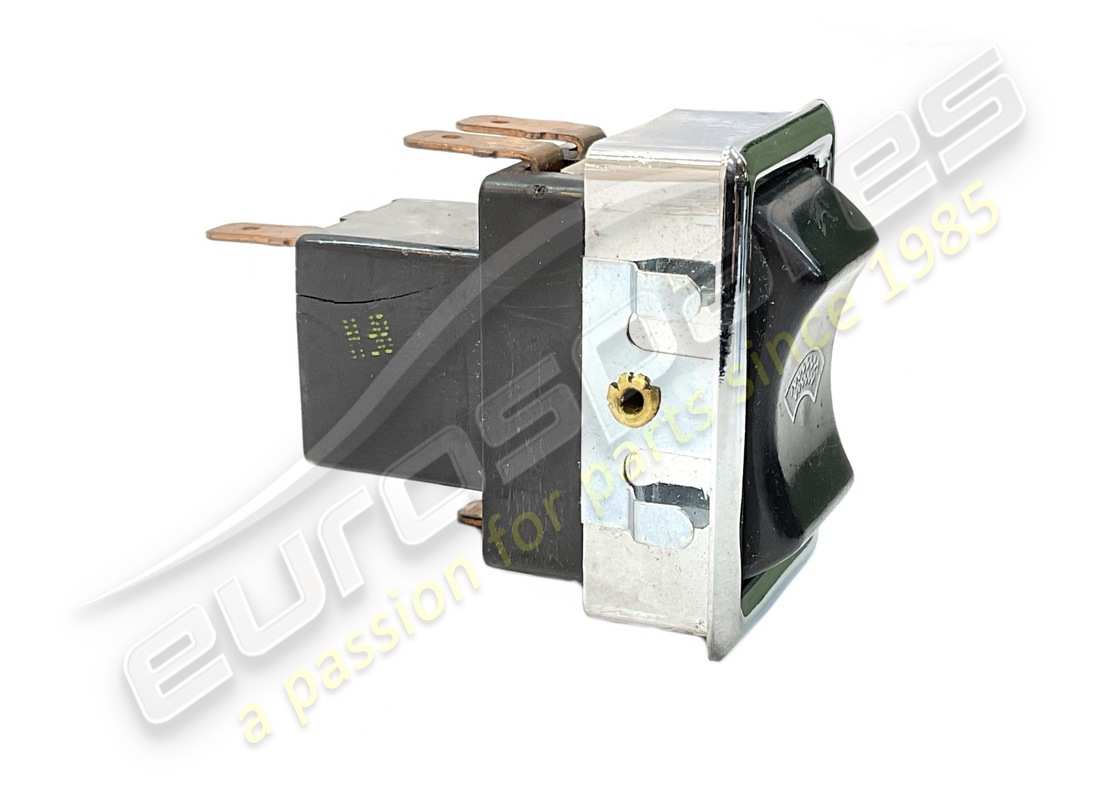

                                                                                                                        MPN: 115/A BL 69531
                                                                                                                        INTERRUTTORE COMANDO SBRINAMENTO LUNOTTO TERMICO
                                                                                                                        INTERRUTTORE COMANDO SBRINAMENTO LUNOTTO TERMICO Genuine Maserati Part - New (to order)
                                                                                                                        # 014
                                                                                                                        MPN: 117 Fl 75293
                                                                                                                        DISTRIBUTORE COMPLETO PER COMANDO SOLLEVAMENTO FARI
                                                                                                                        Distributore completo per comando sollevamento fart Genuine Maserati Part - New (to order)
                                                                                                                        # 015
                                                                                                                        MPN: 117 BC 75334
                                                                                                                        PIASTRINO CON SIMBOLI PER MASCHERINA IEVA SOLLEVAM. FARI
                                                                                                                        PLATE Genuine Maserati Part - New (to order)
                                                                                                                        # 016
                                                                                                                        MPN: 117 BC 75332
                                                                                                                        Cornice per piastrino sollevamento fari
                                                                                                                        Cornice per piastrino sollevamento fari Genuine Maserati Part - New (to order)
                                                                                                                        # 017
                                                                                                                        MPN: 115 BL 73910
                                                                                                                        INTERRUTTORE SOLLEVAMENTO ANTENNA ELETTRONICA
                                                                                                                        INTERRUTTORE SOLLEVAMENTO ANTENNA ELETTRONICA Genuine Maserati Part - New (to order)
                                                                                                                        # 018

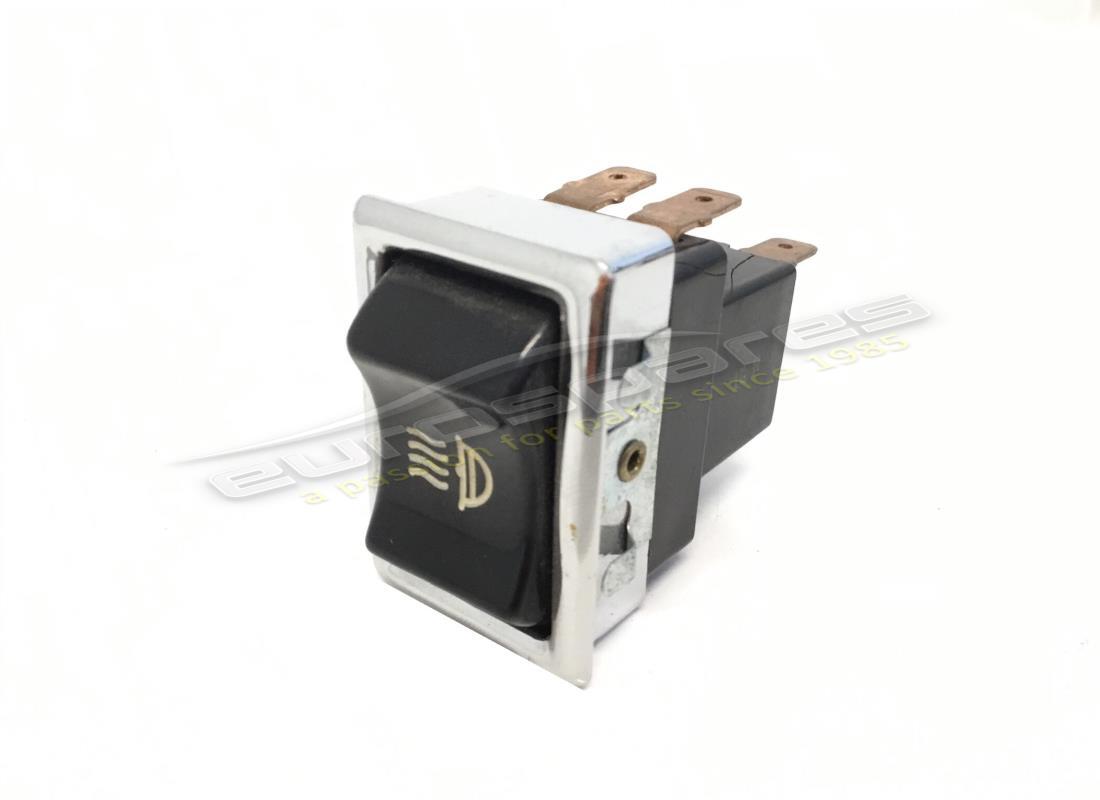

                                                                                                                        MPN: 115/A BL 69528
                                                                                                                        INTERRUTTORE PER FARI ANTINEBBIA (A RICHIESTA) .
                                                                                                                        from £78.75
                                                                                                                        from £78.75
                                                                                                                        INTERRUTTORE PER FARI ANTINEBBIA (A RICHIESTA) Genuine Maserati Part - New (to order)
                                                                                                                        INTERRUTTORE PER FARI ANTINEBBIA (A RICHIESTA) Genuine Maserati Part - New (other) In stock
                                                                                                                        New old stock
                                                                                                                        # 018
                                                                                                                        MPN: 117 BL 75211
                                                                                                                        INTERRUTTORE LUCI DI POSIZIONE
                                                                                                                        INTERRUTTORE LUCI DI POSIZIONE Genuine Maserati Part - New (to order)
                                                                                                                        # 019
                                                                                                                        MPN: 116 BR 72102
                                                                                                                        TERMOSTATO TIPO RANCO
                                                                                                                        TERMOSTATO TIPO RANCO Genuine Maserati Part - New (to order)
                                                                                                                        # 020
                                                                                                                        MPN: 116 BR 72179
                                                                                                                        GHIERA FISSAGGIO TERMOSTATO AT CRUSCOTTO
                                                                                                                        GHIERA FISSAGGIO TERMOSTATO AT CRUSCOTTO Genuine Maserati Part - New (to order)
                                                                                                                        # 021
                                                                                                                        MPN: 107/A BR 67734
                                                                                                                        PANNELLO COMANDO TERMOSTATO . . . .
                                                                                                                        Pomello per detto e temporeggiatore tergi Genuine Maserati Part - New (to order)
                                                                                                                        # 022
                                                                                                                        MPN: 117 BV 71577
                                                                                                                        INTERRUTTORE CENTRALE COMANDO FARFALLA IMPIANTO DI RISCALD.
                                                                                                                        INTERRUTTORE CENTRALS COMANDO FARFALLE IMPIANTO DI RISCALD Genuine Maserati Part - New (to order)
                                                                                                                        # 023
                                                                                                                        MPN: 117 BV 74768
                                                                                                                        MASCHERINA FINIZIONE LEVE E CENTRALINA COMANDO RISCALD.
                                                                                                                        MASCHERINA FINIZIONE LEVE E CENTRALINA COMANDO RISCALD. Genuine Maserati Part - New (to order)
                                                                                                                        # 024
                                                                                                                        MPN: 117 BV 75125
                                                                                                                        Cornice di funzione per centralina di riscaldamento (dalla 23' vettura in poi)
                                                                                                                        from £84.00
                                                                                                                        from £84.00
                                                                                                                        Cornice di funzione per centralina di riscaldamento (dalla 23' vettura in poi) Genuine Maserati Part - New (to order)
                                                                                                                        Cornice di funzione per centralina di riscaldamento (dalla 23' vettura in poi) Genuine Maserati Part - Used In stock
                                                                                                                        # 024
                                                                                                                        MPN: 117 BV 76105
                                                                                                                        FRAME COM'PL. FOR THROTTLE CONTROL UNIT, FOR USA
                                                                                                                        Cornice per centralina comando farfalle Genuine Maserati Part - New (to order)
                                                                                                                        # 025
                                                                                                                        MPN: 117 BV 74776
                                                                                                                        DISTANZIAIE SULLE LEVE COMANDO STARTER E RISCALDAMENTO
                                                                                                                        Distanziale sulle leve comando starter e riscaldamento Genuine Maserati Part - New (to order)
                                                                                                                        # 026
                                                                                                                        MPN: ART 74786
                                                                                                                        SEEGER RING
                                                                                                                        SEEGER RING Genuine Maserati Part - New (to order)
                                                                                                                        # 027
                                                                                                                        MPN: 117 BV 74770
                                                                                                                        LEVER
                                                                                                                        LEVER Genuine Maserati Part - New (to order)
                                                                                                                        # 028
                                                                                                                        MPN: NPL 48847
                                                                                                                        NIPLES FISSAGGIO GUAINE SULLE !EVE RISCALDAMENTO E STARTER
                                                                                                                        Niples sulle staffe Genuine Maserati Part - New (to order)
                                                                                                                        # 029
                                                                                                                        MPN: BNT 50309
                                                                                                                        BULIONE Ø 5 X 0,8 X 8 SUL NIPLES FISSAGGIO GUAINA
                                                                                                                        Byllone 5x0,8 fissaggio guaina starter Genuine Maserati Part - New (to order)
                                                                                                                        # 031
                                                                                                                        MPN: DNT 47047
                                                                                                                        NUT
                                                                                                                        NUT Genuine Maserati Part - New (to order)
                                                                                                                        # 032
                                                                                                                        MPN: 117 BV 74769
                                                                                                                        SUPPORT
                                                                                                                        SUPPORT Genuine Maserati Part - New (to order)
                                                                                                                        # 033
                                                                                                                        MPN: 117 BV 74771
                                                                                                                        LEVER
                                                                                                                        LEVER Genuine Maserati Part - New (to order)
                                                                                                                        # 034
                                                                                                                        MPN: NPL 55688
                                                                                                                        NIPLES COMANDO CAVO RISCALDAMENTO E STARTER
                                                                                                                        Niples Ø 5,8 x 13 passsnte per cavi portiere Genuine Maserati Part - New (to order)
                                                                                                                        # 035
                                                                                                                        MPN: VN 57637
                                                                                                                        SCREW
                                                                                                                        SCREW Genuine Maserati Part - New (to order)
                                                                                                                        # 036
                                                                                                                        MPN: CM 64833
                                                                                                                        Copiglia Ø 1,3 X 10 per detto
                                                                                                                        Copiglia Ø 1,3 X 10 per detto Genuine Maserati Part - New (to order)
                                                                                                                        # 037
                                                                                                                        MPN: 107 BV 56399
                                                                                                                        POMELLO LEVE RISCALDAMENTO E STARTER (FINO ALLA 13' VETTURA)
                                                                                                                        Pomello leve riscaldamento e starter (fino alla 13.' vettura) Genuine Maserati Part - New (to order)
                                                                                                                        # 037
                                                                                                                        MPN: 1117 BV 75657
                                                                                                                        Pomello leve riscaidam. e starter (dal'la 14' vettura in poi)
                                                                                                                        Pomello leve riscaidam. e starter (dal'la 14' vettura in poi) Genuine Maserati Part - New (to order)
                                                                                                                        # 038
                                                                                                                        MPN: 117 BV 75123
                                                                                                                        CORNICE COMPIETA PER LEVE RISCALDAMENTO E STARTER (DALLA 24' VETTURA IN POI)
                                                                                                                        Cornice completa per leve riscaldamento e starter (dalla 24' vettura in poi) Genuine Maserati Part - New (to order)
                                                                                                                        # 038
                                                                                                                        MPN: 117 BV 76103
                                                                                                                        CORNICE COMP!. PER !EVE STARTER E RISCALDAMENTO, PER U.S.A.
                                                                                                                        Cornice per !eve starter e riscaldamento Genuine Maserati Part - New (to order)
                                                                                                                        # 039
                                                                                                                        MPN: DNT/62557
                                                                                                                        NUT
                                                                                                                        NUT Genuine Maserati Part - New (to order)
                                                                                                                        # 040
                                                                                                                        MPN: RDI 58543
                                                                                                                        WASHER
                                                                                                                        WASHER Genuine Maserati Part - New (to order)
                                                                                                                        # 042
                                                                                                                        MPN: 117 BV 74777
                                                                                                                        PIVOT
                                                                                                                        PIVOT Genuine Maserati Part - New (to order)
                                                                                                                        # 043
                                                                                                                        MPN: RAT/45680
                                                                                                                        WASHER
                                                                                                                        WASHER Genuine Maserati Part - New (to order)
                                                                                                                        # 044
                                                                                                                        MPN: 117 BV 74778
                                                                                                                        WASHER
                                                                                                                        WASHER Genuine Maserati Part - New (to order)
                                                                                                                        # 046
                                                                                                                        MPN: ART 71509
                                                                                                                        SEEGER RING
                                                                                                                        This part replaces part number 71509
                                                                                                                        SEEGER RING Genuine Maserati Part - New (to order)
                                                                                                                        # 047
                                                                                                                        MPN: 115BL67105
                                                                                                                        INTERRUTTORE PER COMANDO ALZACRISTALLI ELETTRICI PORTIERE
                                                                                                                        Interruttore semplice comando alzacristallo (dalla metà poi) Genuine Maserati Part - New (to order)
                                                                                                                        # 048
                                                                                                                        MPN: 101 /8 BL 54556
                                                                                                                        SPIA ROSSA BIPOLARE RISERVA CARBURANTE
                                                                                                                        Spia segnalazione freno a mano inserito Genuine Maserati Part - New (to order)
                                                                                                                        # 049
                                                                                                                        MPN: 117 BC 73852
                                                                                                                        OROLOGIO EIETTRICO Ø 52
                                                                                                                        Orologlo eleltrlco Ø 52 Genuine Maserati Part - New (to order)
                                                                                                                        # 050
                                                                                                                        MPN: 117 BC 72880
                                                                                                                        VOLTOMETRO TERMICO
                                                                                                                        from £367.50
                                                                                                                        from £367.50
                                                                                                                        THERMAL VOLTMETER, BATTERY GAUGE Genuine Maserati Part - New (to order)
                                                                                                                        THERMAL VOLTMETER, BATTERY GAUGE Genuine Maserati Part - Used In stock
                                                                                                                        # 052
                                                                                                                        MPN: 115 BC 65216
                                                                                                                        INDICATORE LIVELLO ^BENZINA
                                                                                                                        from £525.00
                                                                                                                        from £525.00
                                                                                                                        FUEL LEVEL INDICATOR Genuine Maserati Part - New (to order)
                                                                                                                        FUEL LEVEL INDICATOR Genuine Maserati Part - Used In stock
                                                                                                                        # 055
                                                                                                                        MPN: 117 BV 77218
                                                                                                                        COMPLESSIVO SUPPORTO E LEVE COMANDO STARTER E RISCALDAM.
                                                                                                                        COMPLESSIVO SUPPORTO E LEVE COMANDO STARTER E RISCALDAM Genuine Maserati Part - New (to order)
                                                                                                                        # 055

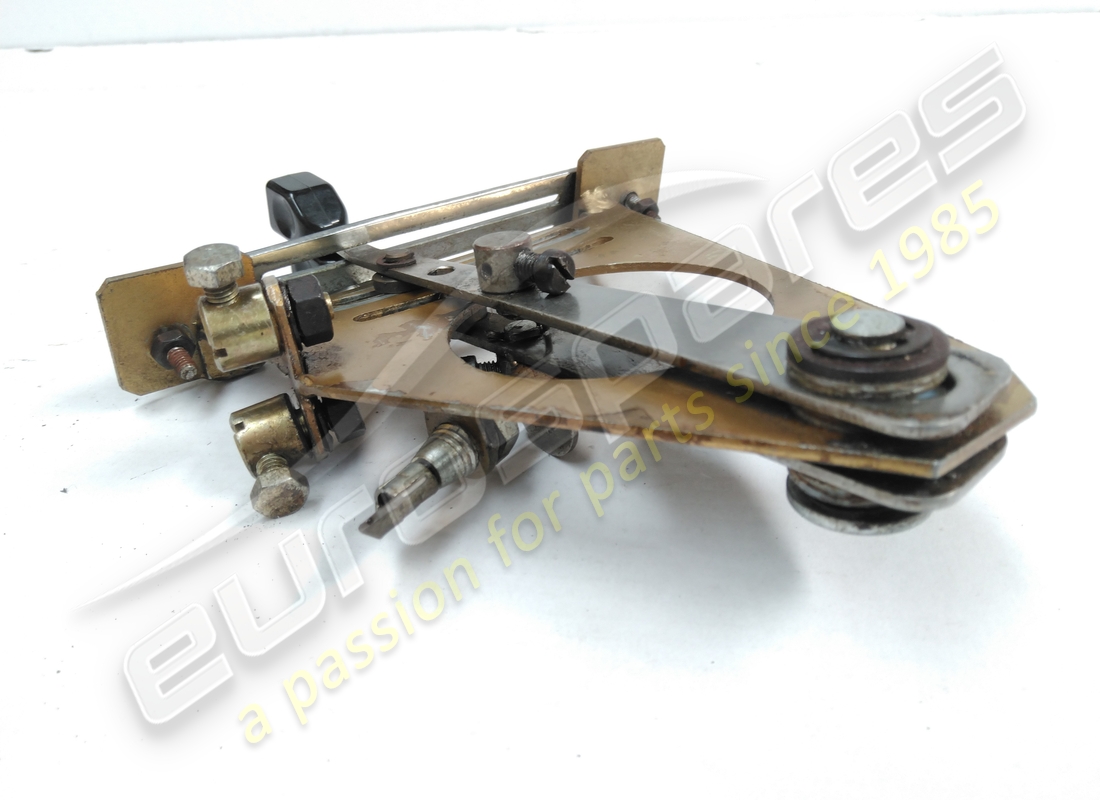

                                                                                                                        MPN: 117 BV 77222
                                                                                                                        COMPLESSIVO SUPPORTO E LEVE COMANDO STARTER E RISCALDAMENTO PER GUIDA DESTRA
                                                                                                                        from £250.00
                                                                                                                        from £250.00
                                                                                                                        COMPLESSIVO SUPPORTO E LEVE COMANDO STARTER E RISCALDAMENTO PER GUIDA DESTRA Genuine Maserati Part - New (to order)
                                                                                                                        COMPLESSIVO SUPPORTO E LEVE COMANDO STARTER E RISCALDAMENTO PER GUIDA DESTRA Genuine Maserati Part - Used In stock
                                                                                                                        # 056
                                                                                                                        MPN: 117 Fl 75378
                                                                                                                        PANNELLO PER INTERRUTTORE ALZAFARI
                                                                                                                        POMELLO PER DISTRIBUTORE ALZAFARI Genuine Maserati Part - New (to order)
                                                                                                                        # 057
                                                                                                                        MPN: 117 BL 77878
                                                                                                                        DIVERTER
                                                                                                                        DIVERTER Genuine Maserati Part - New (to order)
                                                                                                                        # 058
                                                                                                                        MPN: 117 BL 78071
                                                                                                                        INTERRUTTORE PER DOPPIA ACCENSIONE
                                                                                                                        Interruttore per doppla acconslone Genuine Maserati Part - New (to order)
                                                                                                                        # 059
                                                                                                                        MPN: 115/A BL 76885
                                                                                                                        DIVERTER
                                                                                                                        DIVERTER Genuine Maserati Part - New (to order)
                                                                                                                        # 060
                                                                                                                        MPN: 122 TC 80594
                                                                                                                        GUAINA FLESSIBILE COMANDO CONTA KM
                                                                                                                        Supersession
                                                                                                                        Supersession
                                                                                                                        Genuine Maserati Part (no longer available to order)
