maserati merak 3.0 electrical equipment parts diagram

030 - Electrical equipment

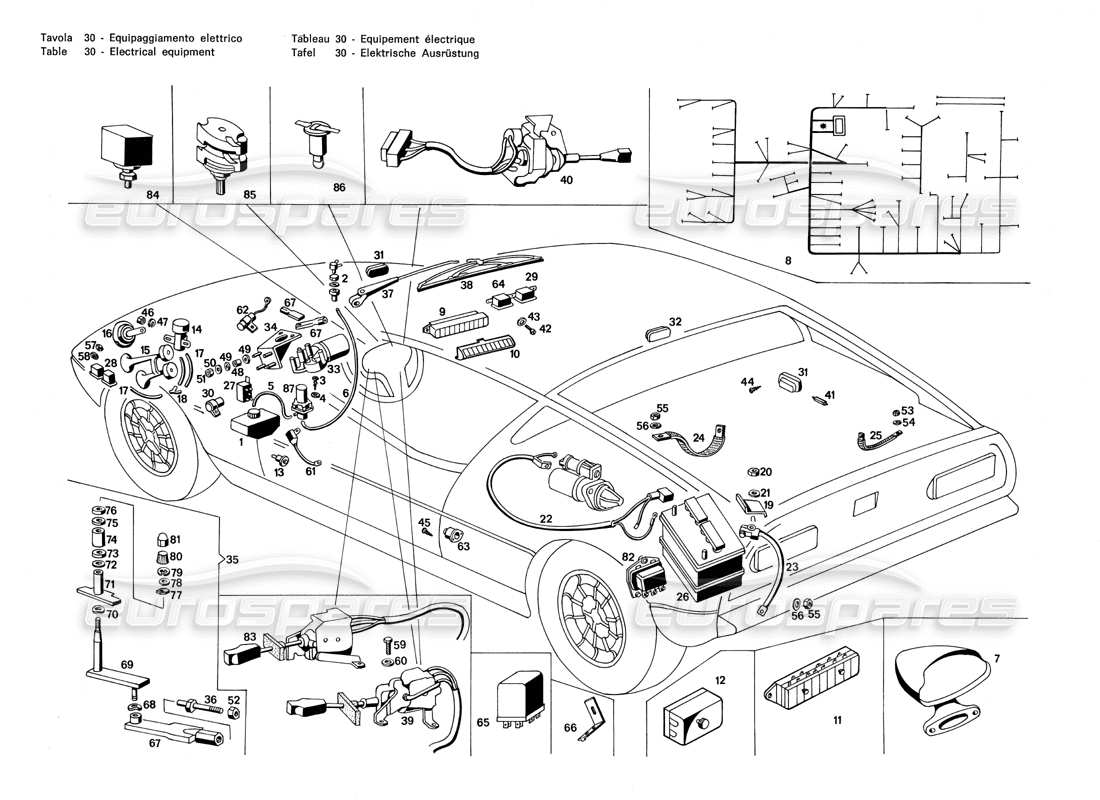

Maserati Merak 3.0 Electrical Equipment Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                                                                                                                                                #
                                                                                                                                                                                Part number
                                                                                                                                                                                Description
                                                                                                                                                                                Price

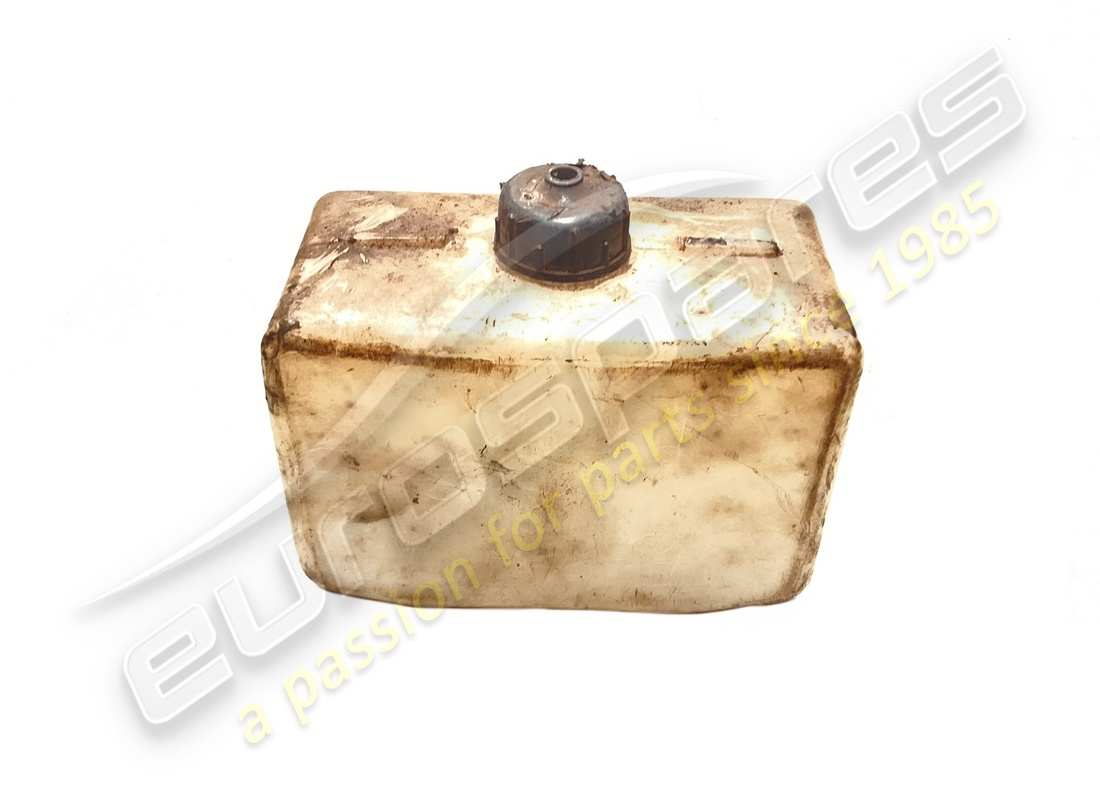

                                                                                                                                                                                # 001
                                                                                                                                                                                MPN: 117 BC 74554
                                                                                                                                                                                VASCHETTA LAVAVETRO
                                                                                                                                                                                from £84.00
                                                                                                                                                                                from £84.00
                                                                                                                                                                                # 002
                                                                                                                                                                                MPN: 117 BC 74560
                                                                                                                                                                                SPRUZZATORE DOPPIO LAVAVETRO
                                                                                                                                                                                # 004
                                                                                                                                                                                MPN: RNT 55530
                                                                                                                                                                                WASHER
                                                                                                                                                                                # 005
                                                                                                                                                                                MPN: TPN 59544
                                                                                                                                                                                TUBO COLLEGAMENTO VASCHETTA MOTORINO LAVAVETRO MM. 450
                                                                                                                                                                                # 006
                                                                                                                                                                                MPN: TPN54978
                                                                                                                                                                                TUBO COLLEGAMENTO MOTORINO LAVAVETRO E SPRUZZATORE MM. 350
                                                                                                                                                                                # 007
                                                                                                                                                                                MPN: 115/A BC 70815
                                                                                                                                                                                SPECCHIETTO RETROVISORE ESTERNO (PER GERMANIA, AUSTRIA E AUSTRALIA)
                                                                                                                                                                                from £204.75
                                                                                                                                                                                from £204.75
                                                                                                                                                                                # 007
                                                                                                                                                                                MPN: 115/A BC 73783
                                                                                                                                                                                SPECCHIETTO RETROVISORE ESTERNO (PER SVIZZERA)
                                                                                                                                                                                # 008
                                                                                                                                                                                MPN: 122 BL 76196
                                                                                                                                                                                IMPIANTO ELETTRICO COMPLETO DI SCATOLA VALVOLE TERMINALI E MORSETTIERE (PER GUIDA SINISTRA)
                                                                                                                                                                                # 008
                                                                                                                                                                                MPN: 122 BL 80778
                                                                                                                                                                                IMPIANTO ELETTRICO COMPLETO DI SCATOLA VALVOLE TERMINALI E MORSETTIERE (PER GUIDA DESTRA)
                                                                                                                                                                                # 009

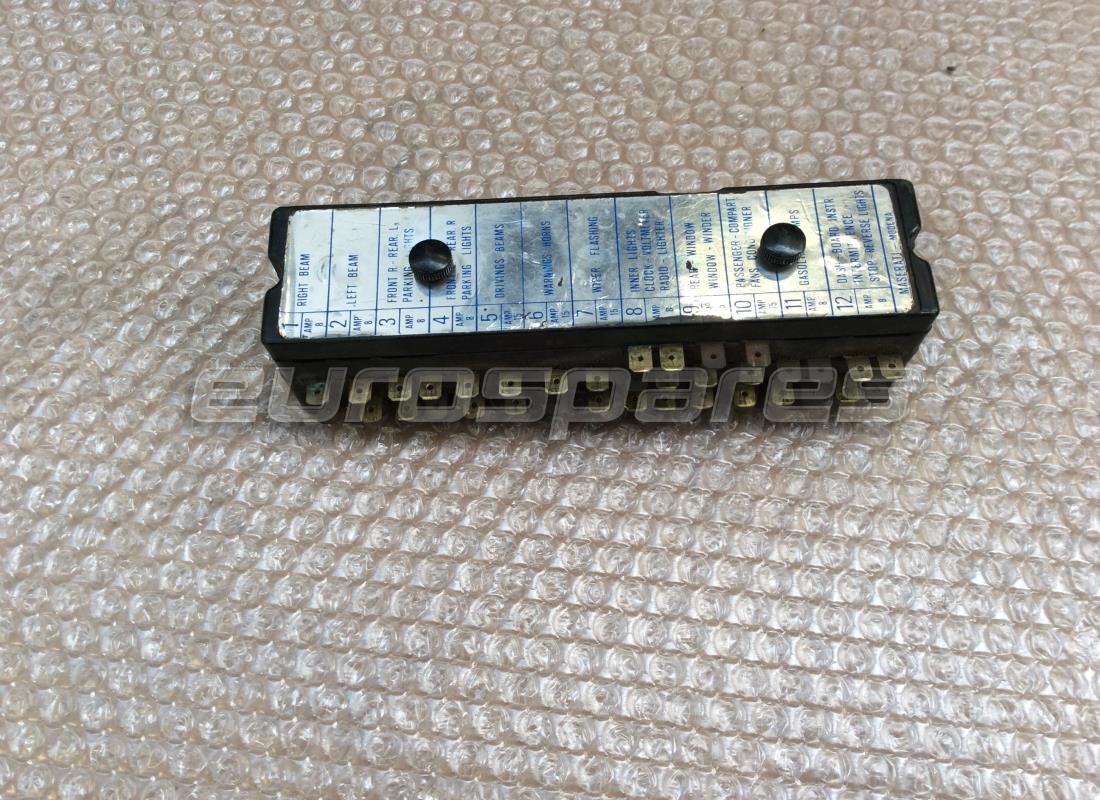

                                                                                                                                                                                MPN: 122 BL 78517
                                                                                                                                                                                SCATOLA PORTS FUSIBILI A 16 VALVOLE COMPLETA DI COPERCHIO (PER GUIDA SX.)
                                                                                                                                                                                from £367.50
                                                                                                                                                                                from £367.50
                                                                                                                                                                                # 010
                                                                                                                                                                                MPN: 122 BL 78501
                                                                                                                                                                                COVER
                                                                                                                                                                                # 011
                                                                                                                                                                                MPN: 122 BL 80501
                                                                                                                                                                                SCATOLA PORTA FUSIBILI COMPLETA (PER GUIDA DESTRA)
                                                                                                                                                                                # 012
                                                                                                                                                                                MPN: 116/B BL 79225
                                                                                                                                                                                SCATOLA PORTAFUSIBILI A 2 VALVOLE DA 15 AMP. (PER GUIDA DESTRA)
                                                                                                                                                                                from £105.00
                                                                                                                                                                                from £105.00
                                                                                                                                                                                # 013
                                                                                                                                                                                MPN: 107BL56933
                                                                                                                                                                                INTERRUTTORE A PULSANTE PER LUCI APERTURA PORTIERE
                                                                                                                                                                                # 014
                                                                                                                                                                                MPN: 116 BL 67061
                                                                                                                                                                                COMPRESSORE TROMBE COMPLETO, AD UN SUONO
                                                                                                                                                                                # 015
                                                                                                                                                                                MPN: 116 BL 70075
                                                                                                                                                                                TROMBE PNEUMATICHE AD UN SUONO
                                                                                                                                                                                # 015
                                                                                                                                                                                MPN: 122 BL 80216
                                                                                                                                                                                TROMBE PNEUMATICHE AD UN SUONO (PER SVIZZERA)
                                                                                                                                                                                # 016
                                                                                                                                                                                MPN: 60 - 17338 50343
                                                                                                                                                                                AVVISATORE ACUSTICO PER CITTA DA 400 HERTZ
                                                                                                                                                                                # 017
                                                                                                                                                                                MPN: TPN 58683
                                                                                                                                                                                Tubi PLASTICS MANDATA ARIA ALLE TROMBE
                                                                                                                                                                                # 018
                                                                                                                                                                                MPN: 107 BL 57684
                                                                                                                                                                                UNION
                                                                                                                                                                                # 019
                                                                                                                                                                                MPN: 122 BL 77295
                                                                                                                                                                                BRACKET / SUPPORT
                                                                                                                                                                                # 021
                                                                                                                                                                                MPN: RNT 6701,1
                                                                                                                                                                                WASHER
                                                                                                                                                                                # 022
                                                                                                                                                                                MPN: 122 BL 76399
                                                                                                                                                                                CAVO COMPLETO PER COLLEGAMENTO BATTERIA E MOTORINO AVVIAMENTO
                                                                                                                                                                                # 023
                                                                                                                                                                                MPN: 1117 BL 73631
                                                                                                                                                                                CAVO COMPLETO PER MASSA BATTERIA SUL TELAIO
                                                                                                                                                                                # 024
                                                                                                                                                                                MPN: 117 BL 76990
                                                                                                                                                                                CAVO A TRECCIA COMPLETO PER MASSA FRA MOTORE E TELAIO
                                                                                                                                                                                # 025
                                                                                                                                                                                MPN: 122 BL 78692
                                                                                                                                                                                BRAIDED CABLES FOR EARTH Tubi CAR RADIO EXHAUST
                                                                                                                                                                                # 026
                                                                                                                                                                                MPN: 122 BL 77192
                                                                                                                                                                                BATTERIA ALIMENTAZIONE DA 60 A/ORA
                                                                                                                                                                                # 027
                                                                                                                                                                                MPN: 122 BL 790157
                                                                                                                                                                                RELE PER COMANDO CIRCUITO LUCI N. 2 ED ELETTROVALVOLA N. 1

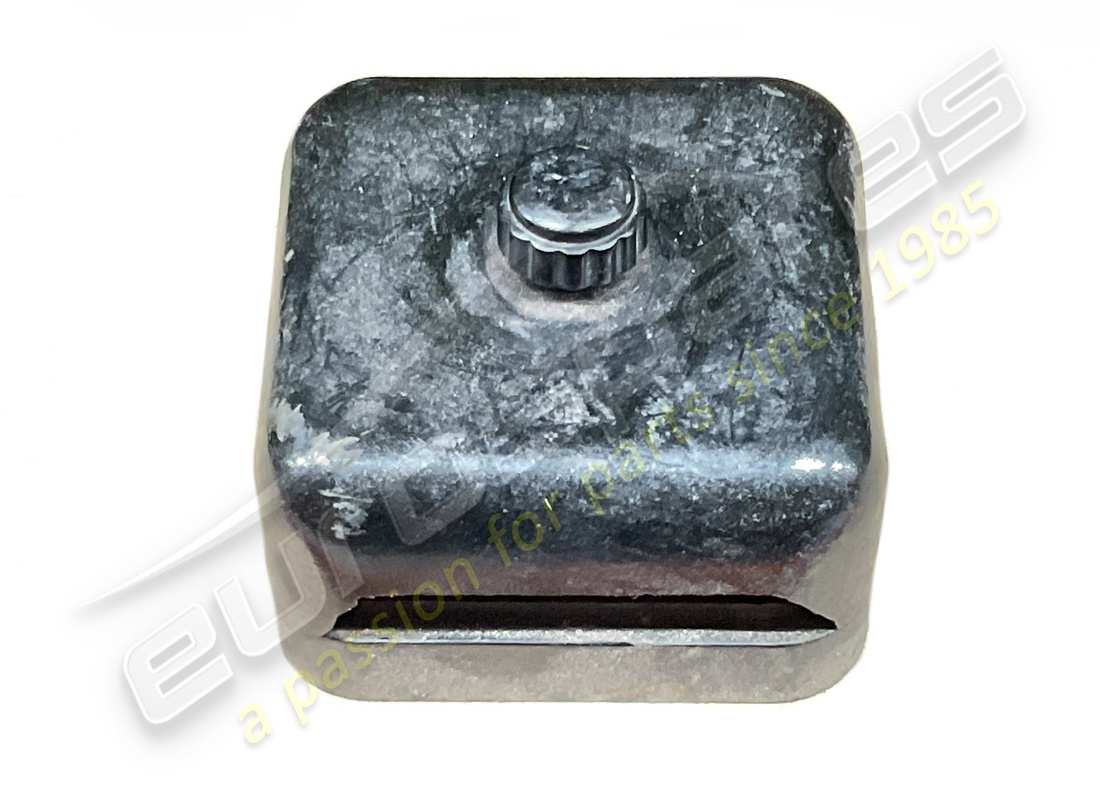

                                                                                                                                                                                # 028
                                                                                                                                                                                MPN: 109/A BL 62873
                                                                                                                                                                                RELE PER COMANDO VENTOLE MOTORE
                                                                                                                                                                                from £60.00
                                                                                                                                                                                from £60.00
                                                                                                                                                                                # 029
                                                                                                                                                                                MPN: 109/A BL 62873
                                                                                                                                                                                RELE PER COMANDO VENTOLA RISCALDAMENTO
                                                                                                                                                                                from £60.00
                                                                                                                                                                                from £60.00
                                                                                                                                                                                # 030
                                                                                                                                                                                MPN: 107 - BL 57278
                                                                                                                                                                                APPARECCHIO LAMPEGGIATORE PER LUCI DI DIREZIONE
                                                                                                                                                                                # 031
                                                                                                                                                                                MPN: 109 - BL 56628
                                                                                                                                                                                PLAFONIERA CON INTERRUTTORE PER VANO BAULE E COFANO MOTORE
                                                                                                                                                                                # 032
                                                                                                                                                                                MPN: 1107 BL 56053
                                                                                                                                                                                PLAFONIERA PER ILLUMINAZIONE ABITACOLO
                                                                                                                                                                                # 033
                                                                                                                                                                                MPN: 1,117 BL 74804
                                                                                                                                                                                MOTORINO PER COMANDO TERGICRISTALLO (PER GUIDA DESTRA)
                                                                                                                                                                                # 033
                                                                                                                                                                                MPN: 117 BL 73882
                                                                                                                                                                                MOTORINO PER COMANDO TERGICRISTALLO (PER GUIDA SINISTRA)
                                                                                                                                                                                # 034
                                                                                                                                                                                MPN: 1117 BL 77283
                                                                                                                                                                                SUPPORT
                                                                                                                                                                                # 035
                                                                                                                                                                                MPN: 117 BL 71366
                                                                                                                                                                                PIVOT
                                                                                                                                                                                # 036
                                                                                                                                                                                MPN: 11,7 BL 71846
                                                                                                                                                                                TIE ROD
                                                                                                                                                                                # 037
                                                                                                                                                                                MPN: 117 BL 72657
                                                                                                                                                                                BRACCIO SINISTRO PORTS SPAZZOLA
                                                                                                                                                                                # 037
                                                                                                                                                                                MPN: 117 BL 73098
                                                                                                                                                                                BRACCIO DESTRO PORTA SPAZZOLA
                                                                                                                                                                                # 038
                                                                                                                                                                                MPN: 1117 BL 72658
                                                                                                                                                                                SPAZZOLA TERGICRISTALLO DA 18
                                                                                                                                                                                # 039

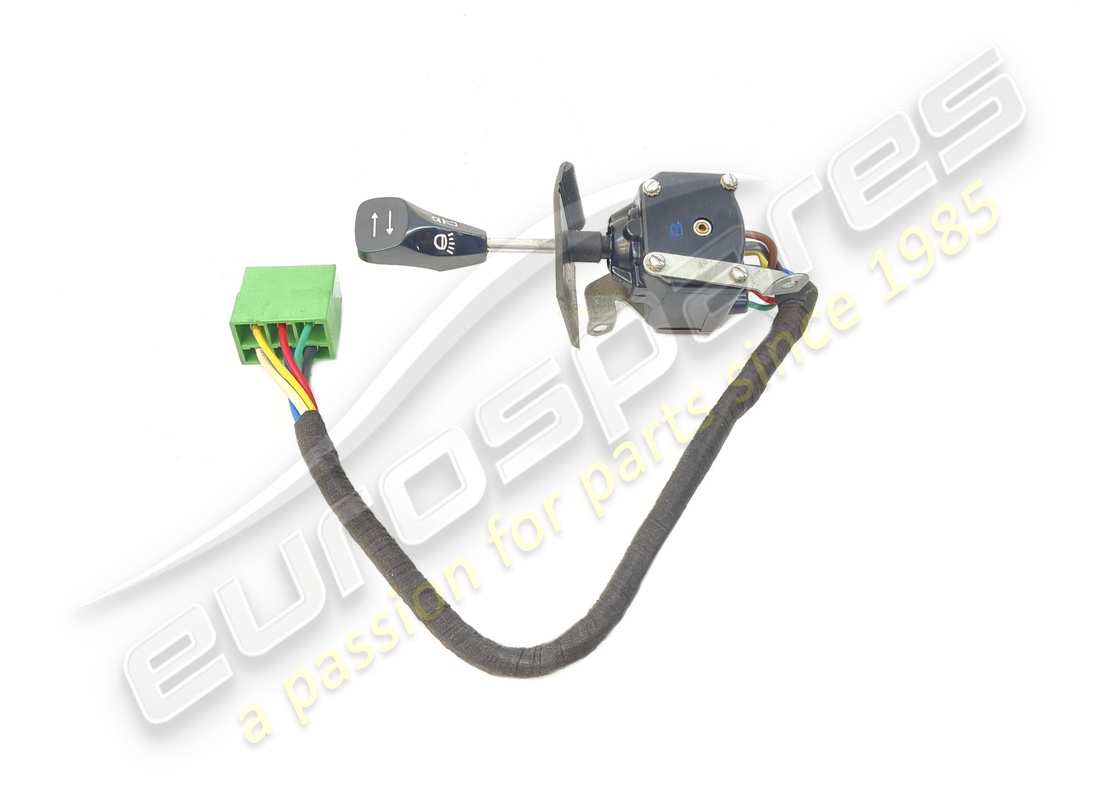

                                                                                                                                                                                MPN: 122 BL 79651
                                                                                                                                                                                COMMUTATORE PER LUCI DIREZIONE E AVVISATORE ACUSTICO
                                                                                                                                                                                from £650.00
                                                                                                                                                                                from £650.00
                                                                                                                                                                                # 040
                                                                                                                                                                                MPN: 122 BL 19652
                                                                                                                                                                                COMMUTATORE PER COMANDO LUCI FARI
                                                                                                                                                                                # 041
                                                                                                                                                                                MPN: LPN/48150
                                                                                                                                                                                LAMP 12V-5W
                                                                                                                                                                                # 042
                                                                                                                                                                                MPN: VNT 59092
                                                                                                                                                                                SCREW
                                                                                                                                                                                # 043
                                                                                                                                                                                MPN: RNT 35345
                                                                                                                                                                                WASHER
                                                                                                                                                                                # 044
                                                                                                                                                                                MPN: VAT 71795
                                                                                                                                                                                SCREW
                                                                                                                                                                                # 046
                                                                                                                                                                                MPN: DNT. 47031
                                                                                                                                                                                NUT 8 X 1.25
                                                                                                                                                                                # 047
                                                                                                                                                                                MPN: RSN 3 2 6 3 5
                                                                                                                                                                                WASHER
                                                                                                                                                                                # 048
                                                                                                                                                                                MPN: GOM 52624
                                                                                                                                                                                RUBBER Ø 8 X 1,5 X 17 ON THE WINDSHIELD WIPER MOTOR SUPPORT BOLT
                                                                                                                                                                                # 049
                                                                                                                                                                                MPN: GOM 52625
                                                                                                                                                                                Gommino Ø 15 X 30 X 7 fra supporto motorino tergicristallo e telaio
                                                                                                                                                                                # 050
                                                                                                                                                                                MPN: RN 512510
                                                                                                                                                                                WASHER
                                                                                                                                                                                # 052
                                                                                                                                                                                MPN: DNT 71845
                                                                                                                                                                                NUT
                                                                                                                                                                                # 053
                                                                                                                                                                                MPN: DNT 47047
                                                                                                                                                                                NUT
                                                                                                                                                                                # 054
                                                                                                                                                                                MPN: RNT 6701,1
                                                                                                                                                                                WASHER
                                                                                                                                                                                # 055
                                                                                                                                                                                MPN: DNT 470141
                                                                                                                                                                                NUT 8 X 1.25
                                                                                                                                                                                # 057
                                                                                                                                                                                MPN: DNT/62557
                                                                                                                                                                                NUT
                                                                                                                                                                                # 061
                                                                                                                                                                                MPN: 107 ME 60013
                                                                                                                                                                                CONDENSOR
                                                                                                                                                                                # 062
                                                                                                                                                                                MPN: 101/7 ME 512898
                                                                                                                                                                                CONDENSOR
                                                                                                                                                                                # 063
                                                                                                                                                                                MPN: 107 - BL 55888
                                                                                                                                                                                FANALINO SEGNALAZIONE APERTURA PORTIERE
                                                                                                                                                                                # 064
                                                                                                                                                                                MPN: 1,16 BL 67757
                                                                                                                                                                                RELE PER COMANDO TROMBE PNEUMATICHE
                                                                                                                                                                                # 065
                                                                                                                                                                                MPN: 122 BL 79370
                                                                                                                                                                                RELE A DOPPIO SCAMBIO PER COMANDO FARI ANTINEBBIA (A RICHIESTA)
                                                                                                                                                                                # 066
                                                                                                                                                                                MPN: 122 BL 79589
                                                                                                                                                                                BRACKET / SUPPORT
                                                                                                                                                                                # 067
                                                                                                                                                                                MPN: 117 BL 770170
                                                                                                                                                                                BRACKET / SUPPORT
                                                                                                                                                                                # 068
                                                                                                                                                                                MPN: RAT/45679
                                                                                                                                                                                WASHER
                                                                                                                                                                                # 069
                                                                                                                                                                                MPN: 1117 BL 770172
                                                                                                                                                                                SNODO PER RINVIO TERGICRISTALLI
                                                                                                                                                                                # 070
                                                                                                                                                                                MPN: RAT. 45681
                                                                                                                                                                                WASHER
                                                                                                                                                                                This part replaces part number 45681
                                                                                                                                                                                # 071
                                                                                                                                                                                MPN: 117 BL 77073
                                                                                                                                                                                FERMO PER SNODO RINVIO TERGICRISTALLI
                                                                                                                                                                                # 072
                                                                                                                                                                                MPN: GOM 61051
                                                                                                                                                                                GOMMINO Ø 9,6 X 12,7 SUL RINVIO TERGICRISTALLI
                                                                                                                                                                                # 073
                                                                                                                                                                                MPN: 117 VL 77074
                                                                                                                                                                                BUSH
                                                                                                                                                                                # 074
                                                                                                                                                                                MPN: 11:7 BL 77075
                                                                                                                                                                                Distanziale sull'alberino comando tergicristalli
                                                                                                                                                                                # 075
                                                                                                                                                                                MPN: GN 7,70178
                                                                                                                                                                                GASKET OR SEAL
                                                                                                                                                                                # 076
                                                                                                                                                                                MPN: 117 BL 77076
                                                                                                                                                                                WASHER
                                                                                                                                                                                # 077
                                                                                                                                                                                MPN: DN 77079
                                                                                                                                                                                NUT
                                                                                                                                                                                # 078
                                                                                                                                                                                MPN: RN 75803
                                                                                                                                                                                WASHER
                                                                                                                                                                                # 079
                                                                                                                                                                                MPN: ART 70497
                                                                                                                                                                                RING
                                                                                                                                                                                # 080
                                                                                                                                                                                MPN: 1117 BL 77077
                                                                                                                                                                                INNESTO CONICO PER SPAZZOLA TERGICRISTALLI
                                                                                                                                                                                # 081
                                                                                                                                                                                MPN: DNT 77080
                                                                                                                                                                                CAP NUT
                                                                                                                                                                                # 082
                                                                                                                                                                                MPN: NY 635 - 1A
                                                                                                                                                                                REGOLATORE PER ALTERNATORS
                                                                                                                                                                                # 083
                                                                                                                                                                                MPN: 5 403 115
                                                                                                                                                                                COMMUTATORE PER COMANDO TERGI E LAVACRISTALLO
                                                                                                                                                                                # 084
                                                                                                                                                                                MPN: 5 407 172
                                                                                                                                                                                TEMPORIZZATORE PER TERGICRISTALLO
                                                                                                                                                                                # 085
                                                                                                                                                                                MPN: 5 407 161
                                                                                                                                                                                REOSTATO PER COMANDO ILLUMINAZIONE STRUMENTI CRUSCOTTO
                                                                                                                                                                                # 086
                                                                                                                                                                                MPN: S 545 121 A
                                                                                                                                                                                PLAFONIERA COMPLETA DI LAMPADA PER ILLUMINAZIONE QUADRO AVVIAMENTO
                                                                                                                                                                                # 087
                                                                                                                                                                                MPN: DX 564209 A
                                                                                                                                                                                MOTORINO PER LAVAVETRO
