maserati mistral 3.7 transmission gear (s5 17) parts diagram

013 - Transmission Gear (S5 17)

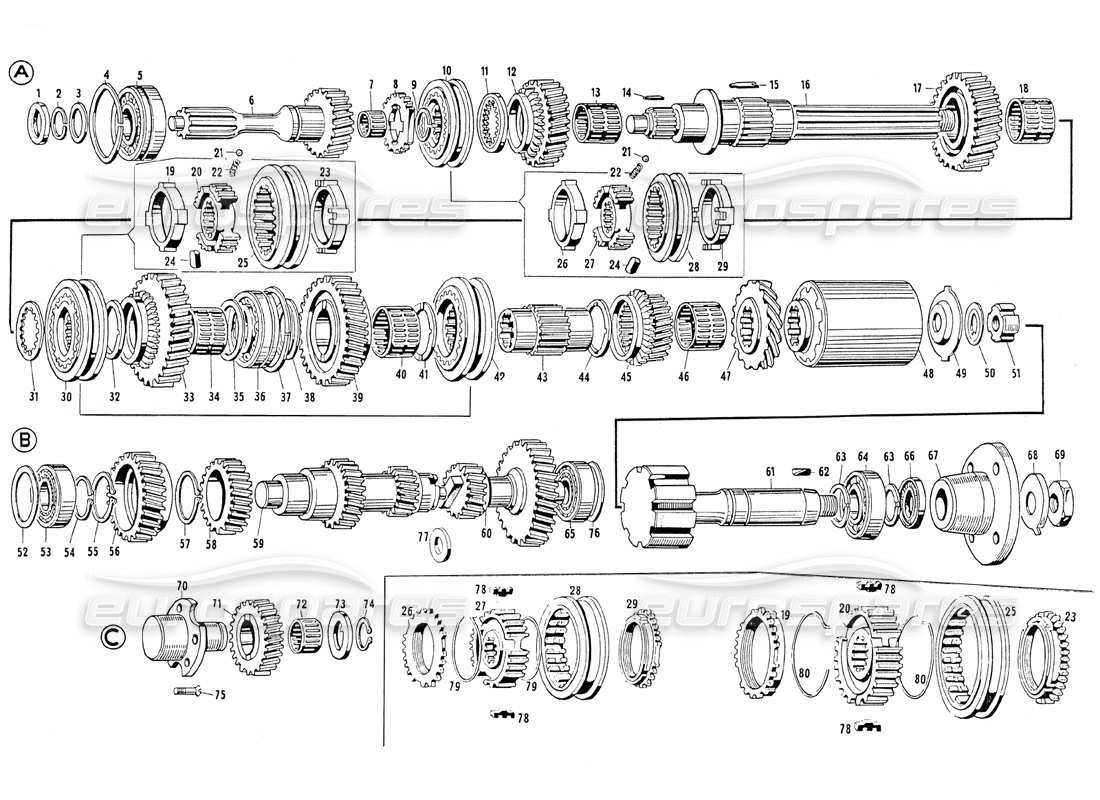

Maserati Mistral 3.7 Transmission Gear (S5 17) Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
#
Part number
Description
Price
# 001
MPN: ANT 50239
SEALING RING
from £57.02
from £57.02
# 002
MPN: ART. 58972
RING
# 003
MPN: 101/9 - TC 60595
RING
# 004
MPN: 101/9 TC 60789
RING
# 005
MPN: CSC 60779
BALL BEARING ON CONTINUOUS SOCKET SHAFT
# 006
MPN: 101/9 - TC 60597
Continuous intake shaft from gearbox N° 1601
# 006
MPN: 101/9 TC 60596
TREE TAKEN CONTINUED
# 007
MPN: RUL - 60777
Roller cage on the continuous intake shaft
# 008
MPN: 101/9 - TC 60598
Innesto 4' velocita sull'albero presa continua
# 009
MPN: 101/9 TC 60599
RING
# 010
MPN: 101/9 TC 60600
COMPLESSIVO MANICOTTO SINCRONIZZATORE 48 38 VELOCITA
# 010
MPN: 101/9 TC 60601
COMPLESSIVO MANICOTTO SINCRONIZZATORE 48 38 VELOCITA DAL CAMBIO N° 1601
# 011
MPN: 101/9 TC 60602
DISTANZIALE PER INNESTO 4ª VELOCITA
# 012
MPN: 101/9 TC 60606
INGRANAGGIO PRIMARIO 38 VELOCITA
# 012
MPN: 101/9 TC 60607
INGRANAGGIO PRIMARIO 3ª VELOCITA DAL CAMBIO N° 1601
# 013
MPN: RUL 60793
BUSH
# 013
MPN: RUL 60793/94
BUSH
# 014
MPN: 101/9 - TC 60608
Linguetta tonuta distanziale 3ª e 4ª sull'nlboro primario
# 015
MPN: 101/9 - TC 60609
Linguetta tenuta distanziale 1ª e 2ª sull'albero secondario
# 016
MPN: 101/9 - TC 60610
ALBERO PRIMARIO
# 016
MPN: 101/9 - TC 60615
Albero primario dal cambio N° 1601
# 017
MPN: 101/9 - TC 60613
INGRANAGGIO PRIMARIO 28 VELOCITA
# 017
MPN: 101/9 TC 60614
INGRANAGGIO PRIMARIO 2ª VELOCITA DAL CAMBIO N° 1601
# 018
MPN: 101/9 - TC 60795
Gabbia rullini per ingranaggio 2ª velocita
# 018
MPN: 101/9 TC 60796
GABBIA RULLINI PER INGRANAGGIO 2ª DAL CAMBIO N° 1601
# 019
MPN: 101/9 - TC 60798
RING
# 019
MPN: 101/9 TC 60616
RING
# 020
MPN: 101/9 TC 60617
MOZZO PER MANICOTTO D'INNESTO 1ª 2ª 5ª VELOCITA
# 020
MPN: 101/9 TC 60802
MOZZO PER MANICOTTO D'INNESTO 1ª 2ª 5ª DAL CAMBIO N° 1601
# 021
MPN: SFN 60770
BALL FOR SYNCHRONIZERS
# 022
MPN: 101/9 TC 60676
SPRING
# 023
MPN: 101/9 - TC 60798
RING
# 023
MPN: 101/9 TC 60616
RING
# 024
MPN: 101/9 - TC 60619
Stop pawl for synchronizers
# 025
MPN: 101/9 - TC 60620
Manicotto sincronizzatore 1ª 2ª 5ª velocita
# 025
MPN: 101/9 - TC 60838
Manicotto sincronizzatore 1ª 2ª 5ª dal cambio N° 1601
# 026
MPN: 101/9 TC 60618
RING
# 026
MPN: 101/9 TC 60799
RING
# 027
MPN: 101/9 TC 60621
MOZZO PER MANICOTTO D'INNESTO 3ª 4ª VELOCITA
# 027
MPN: 101/9 TC 60839
MOZZO PER MANICOTTO D'INNESTO 3ª 4ª DAL CAMBIO N° 1601
# 028
MPN: 101/9 - TC 60840
Manicnotto sincronizzatore 38 - 48 dal cambio N° 1601
# 028
MPN: 101/9 TC 60622
MANICOTTO SINCRONIZZATORE 38 - 48 VELOCITA
# 029
MPN: 101/9 TC 60618
RING
# 029
MPN: 101/9 TC 60799
RING
# 030
MPN: 101/9 - TC 60623
SINCRONIZZATORE COMPLETE 1ª - 2ª VELOCITA
# 030
MPN: 101/9 - TC 60625
Sincronizzatore complete 1ª - 2ª dal cambio N° 1601
# 031
MPN: 101/9 - TC 60800
Spacer for coupling from gearbox No. 1601
# 031
MPN: 101/9 TC 60624
SPACER FOR CLUTCH
# 032
MPN: 101/9 - TC 69626
Distanziale per ingranaggio 1ª velocita
# 033
MPN: 101/9 TC 60627
Ingranaggio 1ª velocita
# 033
MPN: 101/9 TC 60628
INGRANAGGIO PRIMARIO 1ª DAL CAMBIO N° 1601
# 034
MPN: 101/9 - TC 60775
Gabbia rullini per ingranaggio 1ª velocita
# 034
MPN: 101/9 TC 60796
GABBIA RULLINI PER INGRANAGGIO 1ª DAL CAMBIO N° 1601
# 035
MPN: 101/9 - TC 60629
BEARING SPACER
# 036
MPN: CSC 60779
Ball bearing on the main shaft
# 037
MPN: 101/9 TC 60789
RING
# 038
MPN: 101/9 - TC 60629
Spacer between bearing and gear
# 039
MPN: 101/9 TC 60630
REVERSE PRIMARY GEAR
# 040
MPN: 101/9 - TC 60775
ROLLER CAGE FOR SAID
# 041
MPN: 101/9 TC 60626
DISTANZIALE INNESTO SINCRONIZZATORE R E 5ª VELOCITA
# 042
MPN: 101/9 - TC 60623
Full synchronizer for 5ª and R
# 043
MPN: 101/9 TC 60631
BUSH
# 044
MPN: 101/9 TC 60626
DISTANZIALE PER INGRANAGGIO PRIMARIO 5ª VELOCITA
# 045
MPN: 101/9 - TC 60632
Ingranaggio primario 5ª velocita
# 047
MPN: 101/9 - TC 60633
GEAR FOR KM COUNTER
# 048
MPN: 101/9 TC 60634
SLIDING SHAFT CONNECTION SLEEVE
# 049
MPN: 101/9 - TC 60635
Disco tenuta manicatto all'albero primario
# 050
MPN: 101/9 - TC 60659
WASHER
# 051
MPN: 101/9 TC 60660
Sleeve fixing ring nut on the secondary shaft
# 052
MPN: 101/9 - TC 60636
RING
# 053
MPN: CSC 51312
TAPERED ROLLER BEARING ON THE SECONDARY SHAFT
# 054
MPN: 101 - TC 60675
RING
# 055
MPN: ART 60772
RING
# 056
MPN: 101/9 - TC 60637
Ingranaggio 4ª velocita
# 057
MPN: ART 60774
RING
# 058
MPN: 101/9 TC 60638
INGRANAGGIO SECONDARIO 3ª VELOCITA
# 059
MPN: 101/9 TC 60639
Albero secondario con ingranaggi 1ª e 2ª
# 060
MPN: 101/9 TC 60640
Gear 5ª and R with coupling to the secondary shaft
# 061
MPN: 101/9 TC 60641
SHAFT WITH SLIDING SLEEVE
# 062
MPN: 101/9 - TC 60642
Key on shaft sliding sleeve
# 063
MPN: ART 60773
RING
# 064
MPN: CSC 43631
Ball bearing on the shaft with sliding sleeve
# 065
MPN: CSC 60778
Tapered roller bearing on the secondary shaft
# 066
MPN: ANT 60771
Angus sull'albero manicotto scorrevole
# 067
MPN: 101/9 - TC 60643
FLANGE FOR DRIVE SHAFT FIXING
# 068
MPN: 101 - 8732 51054
RING
# 069
MPN: 101/9 TC 60661
NUT
# 070
MPN: 101/9 TC 60644
SHAFT WITH FLANGE FOR REVERSE GEAR
# 071
MPN: 101/9 - TC 60646
Ingranaggio retromarcia dal cambio N° 1601
# 071
MPN: 101/9 TC 60645
REVERSE GEAR TO GEAR N° 1600
# 072
MPN: RUL 60776
Roller cage for reverse gear
# 073
MPN: 101/9 TC 60670
RING
# 074
MPN: ART 43993
RING
# 075
MPN: VNT 56847
SCREW
# 076
MPN: 101/9 TC 60669
RING
# 077
MPN: 101/9 - TC 60801
INTERMEDIATE COM. SHAFT SPACER REVERSE GEAR
# 078
MPN: 101/9 TC 60841
PLUG FOR SYNCHRONIZERS FROM GEARBOX N° 1601
# 079
MPN: 101/9 - TC 60842
RING
# 080
MPN: 101/9 - TC 60843
RING
