maserati mistral 3.7 seats and upholstery (b) parts diagram

035 - Seats and Upholstery (B)

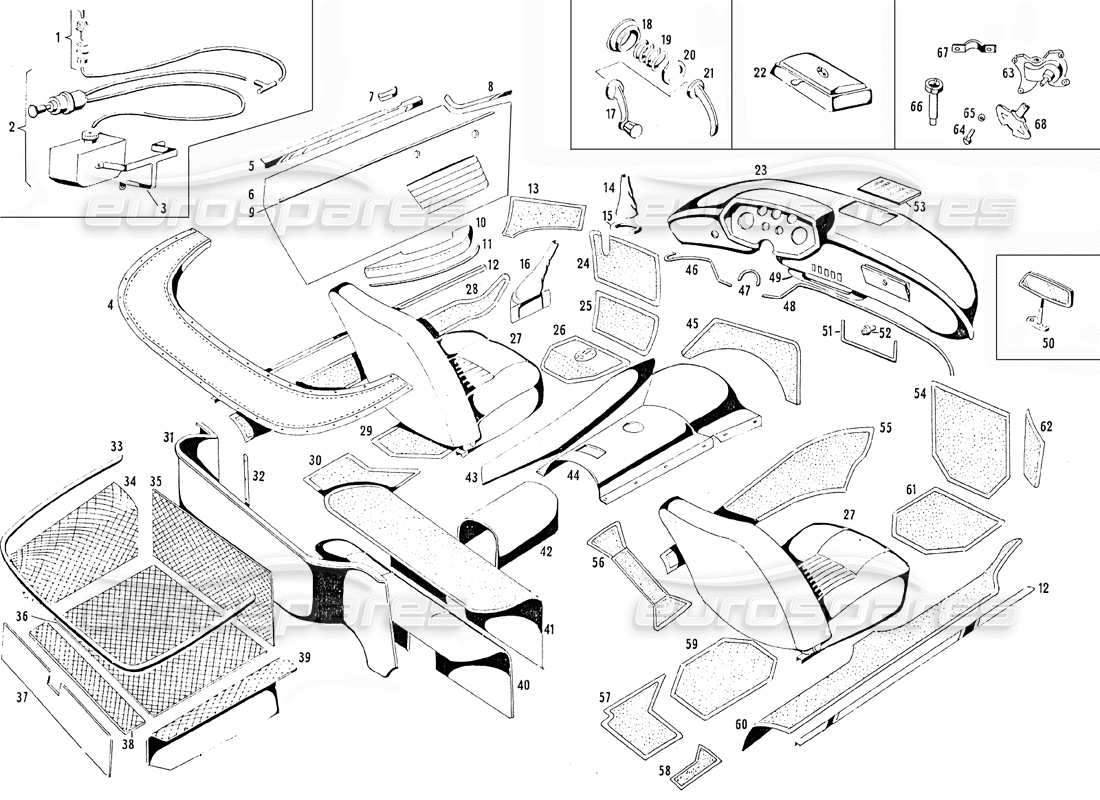

Maserati Mistral 3.7 Seats and Upholstery (B) Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                                                                                                        #
                                                                                                                                        Part number
                                                                                                                                        Description
                                                                                                                                        Price
                                                                                                                                        # 001
                                                                                                                                        MPN: 109 BM 58393
                                                                                                                                        SPRUZZATORE COMPLETE ACQUA AL PARABREZZA (VODI BERLINA)
                                                                                                                                        # 002
                                                                                                                                        MPN: 109 BC 56536
                                                                                                                                        GRUPPO LAVACRISTALLO COMPLETE (VEDI BERLINA)
                                                                                                                                        # 003
                                                                                                                                        MPN: 109 - BM 56725
                                                                                                                                        SUPPORT
                                                                                                                                        # 004
                                                                                                                                        MPN: 109/S - DT 62136
                                                                                                                                        Copnrtina in tela vano cappotta
                                                                                                                                        # 005
                                                                                                                                        MPN: 109/A - BO 62181
                                                                                                                                        MOCLANATURA GREZZA SUPERIORS PORTA DESTRA (SINE ALLA VETTURA 109/S/109)
                                                                                                                                        # 005
                                                                                                                                        MPN: 109/A - BO 62183
                                                                                                                                        MODANATURA GREZZA SUPERIORE PORTA DESTRA (DALLA VETTURA 109/S/111 IN POI)
                                                                                                                                        # 005
                                                                                                                                        MPN: 109/A BO 62182
                                                                                                                                        MODANATURA GREZZA SUPERIORE PORTA SINISTRA (SINO ALLA VETTURA 109/S/109)
                                                                                                                                        # 005
                                                                                                                                        MPN: 109/A BO 62184
                                                                                                                                        Modanatura grezza superiore porta sinistra (rial la vettura 109/5/111 in poi)
                                                                                                                                        # 006
                                                                                                                                        MPN: 109 - BP 62082
                                                                                                                                        Pannello porta destra completo di rivestimento (colore e tipo da precisare) (con alzacristallo mecranico)
                                                                                                                                        # 006
                                                                                                                                        MPN: 109 - BP 62083
                                                                                                                                        Pannello porta sinistra complete di rivestimento (colore e tipo da precisare) (con alzacristallo meccanico)
                                                                                                                                        # 006
                                                                                                                                        MPN: 109/A BP 62185
                                                                                                                                        PANNELLO PORTA DESTRA CORNPLETO DI RIVESTIMENTO (COLORE E TIPO DA PRECISARE) (CON ALZACRISTALLO ELETTRICO DUCELLIER)
                                                                                                                                        # 006
                                                                                                                                        MPN: 109/A BP 62186
                                                                                                                                        PANNELLO PORTA SINISTRA COMPLETO DI RIVESTIMENTO (COLORE E TIPA DA PRECISARE) (CON ALZACRISTALLO ELETTRICO DUCELLIER)
                                                                                                                                        # 006
                                                                                                                                        MPN: 109/A BP 62187
                                                                                                                                        Pannello porta destra completo di rivestimento (colore e tipo da precisare) (apertura' voletto con galletto)
                                                                                                                                        # 006
                                                                                                                                        MPN: 109/A BP 62188
                                                                                                                                        Pannello porta sinistra completo di rivestimento (colore e tipo da precisare) (apertura' voletto con galletto)
                                                                                                                                        # 007
                                                                                                                                        MPN: 109 - BO 61794
                                                                                                                                        Modanatura crornata portiera destra sotto voletto (sine alLa vett. 109/S/109)
                                                                                                                                        # 007
                                                                                                                                        MPN: 109 - BO 61795
                                                                                                                                        MODANATURA CROMATA PORTIERA SINISTRA SOTTO VOL. (SINO ALIA VETT. 109/S/109)
                                                                                                                                        # 007
                                                                                                                                        MPN: 109/A BO 62189
                                                                                                                                        MODANATURA CROMATA PORTIERA DESTRA SOTTO VOLETTO (DALLA VETTURA 109/S/111 IN POI)
                                                                                                                                        # 007
                                                                                                                                        MPN: 109/A BO 62190
                                                                                                                                        MODANATURA CROMATA PORTIERA SINISTRA SOTTO VOLETTO (DALLA VETTURA 109/S/LLL IN POI)
                                                                                                                                        # 008
                                                                                                                                        MPN: 109 - BO 61792
                                                                                                                                        Chromed front molding on the back of the right door
                                                                                                                                        # 008
                                                                                                                                        MPN: 109 - BO 61793
                                                                                                                                        CHROME MOLDING FRONT LEFT DOOR BACK
                                                                                                                                        # 009
                                                                                                                                        MPN: 109 - BO 59584
                                                                                                                                        MOLLURA PANNELLO PORTA DESTRA
                                                                                                                                        # 009
                                                                                                                                        MPN: 109 - BO 59585
                                                                                                                                        MOLLURA PANNELLO PORTA SINISTRA
                                                                                                                                        # 010
                                                                                                                                        MPN: 109 - BP 62078
                                                                                                                                        POGGIABRACCIO DESTRO (COMPLETO DI RIVESTIMENTO COLORE E TIPO DA PRECISARE) (VEDI BERLINA)
                                                                                                                                        # 010
                                                                                                                                        MPN: 109 - BP 62079
                                                                                                                                        POGGIABRACCIO SINISTRO (COMPLETO DI RIVESTIMENTO COLORE E TIPO DA PRECISARE) (VEDI BERLINA)
                                                                                                                                        # 011
                                                                                                                                        MPN: 109 - BO 61797
                                                                                                                                        PIATTELLO SOTTO POGGIABRACCIO DESTRO
                                                                                                                                        # 011
                                                                                                                                        MPN: 109 - BO 61798
                                                                                                                                        PIATTELLO SOTTO POGGIABRACCIO SINISTRO
                                                                                                                                        # 012
                                                                                                                                        MPN: 109/A - BO 62191
                                                                                                                                        MODANATURA CROMATA BATTICALCAGNO ESTERNA
                                                                                                                                        # 013
                                                                                                                                        MPN: 109/S - BP 62192
                                                                                                                                        LEFT SIDE CARPET, PILOT SIDE (COLOR AND TYPE TO BE SPECIFIED)
                                                                                                                                        # 015
                                                                                                                                        MPN: 109 - BF 60490
                                                                                                                                        RING
                                                                                                                                        # 016
                                                                                                                                        MPN: 109 - BP 62113
                                                                                                                                        SCATOLA LEVA FRENO A MANO (COMPLETA DI RIVESTIMENTO COLORE E TIPO DA PRECISARE) G.S. (PER G.D. VEDI BERLINA)
                                                                                                                                        # 017
                                                                                                                                        MPN: 109 - BO 56352
                                                                                                                                        WINDOW REGULATOR HANDLE
                                                                                                                                        # 018
                                                                                                                                        MPN: 109 - BO 56728
                                                                                                                                        ROSE FOR COUNTER HANDLE AND WINDOW REGULATOR HANDLE
                                                                                                                                        # 019
                                                                                                                                        MPN: 109 - BO 56726
                                                                                                                                        SPRING
                                                                                                                                        # 020
                                                                                                                                        MPN: 109 - BO 56729
                                                                                                                                        Plate for counterhandle and window lift handle
                                                                                                                                        # 021
                                                                                                                                        MPN: 109 - BO 56351
                                                                                                                                        CONTROMANIGLIA PORTE
                                                                                                                                        # 023
                                                                                                                                        MPN: 109 - BC 59852
                                                                                                                                        Cruscotto grezzo per strumenti meccanici G.S. (vedi Berlina)
                                                                                                                                        # 023
                                                                                                                                        MPN: 109 - BC 60311
                                                                                                                                        Cruscotto grezzo per strumenti elettrici G.S. (vedi Berlina)
                                                                                                                                        # 024
                                                                                                                                        MPN: 109/S - BP 62194
                                                                                                                                        TAPPETO SUPERIORE PEDALIERA (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 025
                                                                                                                                        MPN: 109/S - BP 62195
                                                                                                                                        TAPPOTO INFERIORE PEDALIERA (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 026
                                                                                                                                        MPN: 109/S - BP 62196
                                                                                                                                        PEDANA LATO PILOTA (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 027
                                                                                                                                        MPN: 109/S - BP 62197
                                                                                                                                        SEDILE COMPLETO (VEDI 109/A BERLINA)
                                                                                                                                        # 028
                                                                                                                                        MPN: 109/S - BP 62198
                                                                                                                                        TAPPETO SUL LONGHERONE SINISTRO (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 029
                                                                                                                                        MPN: 109/S - BP 62199
                                                                                                                                        Pedana vaschetta posteriore sinistra (colore e tipo da precisare)
                                                                                                                                        # 030
                                                                                                                                        MPN: 109/S - BP 62200
                                                                                                                                        Pedana traversa posteriore sinistra (colore e tipo da precisare)
                                                                                                                                        # 031
                                                                                                                                        MPN: 109/S - BP 62201
                                                                                                                                        PARATIA VANO CAPPOTTA (COMPLETA DI RIVESTIMENTO ) (COLORE E TIPO CLA PRECISARE)
                                                                                                                                        # 032
                                                                                                                                        MPN: 109/S - BP 62202
                                                                                                                                        Reinforcement for hood compartment bulkhead
                                                                                                                                        # 033
                                                                                                                                        MPN: 15318190
                                                                                                                                        Rear trunk seal kit
                                                                                                                                        consists of x3 rubber seals as a set
                                                                                                                                        from £68.25
                                                                                                                                        from £68.25
                                                                                                                                        # 034
                                                                                                                                        MPN: 109/S - BM 62204
                                                                                                                                        PENNELLO COPRISERBATOIO GREZZO SINISTRO
                                                                                                                                        # 034
                                                                                                                                        MPN: 109/S - BP 62203
                                                                                                                                        PANNELLO COPRISERBATOIO SINISTRO (COMPLETO DI RIVESTIMENTO) (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 035
                                                                                                                                        MPN: 109/S - BM 62205
                                                                                                                                        RAW TRUNK FRONT PANEL
                                                                                                                                        # 035
                                                                                                                                        MPN: 109/S - BP 62206
                                                                                                                                        TRUNK FRONT PANEL COMPLETE WITH COVERING (COLOR AND TYPE TO BE GIVEN)
                                                                                                                                        # 036
                                                                                                                                        MPN: 109/S - BM 55369
                                                                                                                                        COVER
                                                                                                                                        # 036
                                                                                                                                        MPN: 109/S - BP 62208
                                                                                                                                        COVER
                                                                                                                                        # 037
                                                                                                                                        MPN: 109 - BM 56721
                                                                                                                                        PARETE DI FINIZIONE POSTERIORE BAULE (GREZZO)
                                                                                                                                        # 037
                                                                                                                                        MPN: 109 - BP 58915
                                                                                                                                        REAR FINISHING WALL OF TRUNK COMPLETE WITH COVERING - COLOR AND TYPE TO BE SPECIFIED
                                                                                                                                        # 038
                                                                                                                                        MPN: 109 - BM 62211
                                                                                                                                        RAW TRUNK COMPARTMENT BACKGROUND
                                                                                                                                        # 038
                                                                                                                                        MPN: 109 - BP 62212
                                                                                                                                        TRUNK COMPARTMENT BASE COMPLETE WITH COVERING (COLOR AND TYPE TO BE SPECIFIED)
                                                                                                                                        # 039
                                                                                                                                        MPN: 109/S - BM 62213
                                                                                                                                        PANNELLO COPRISERBATOIO SINISTRO (COMPLETE DI RIVESTIMENTO - COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 039
                                                                                                                                        MPN: 109/S - BP 62214
                                                                                                                                        PANNELLO COPRISERBATOIO GREZZO DESTRO
                                                                                                                                        # 040
                                                                                                                                        MPN: 109 - BF 56270
                                                                                                                                        BAULETTO POSTERIORE IN RESINA (FINE ALLA VETT. 109/5/109)
                                                                                                                                        # 040
                                                                                                                                        MPN: 109/A - BF 62064
                                                                                                                                        BAULETTO POSTERIORE IN RESINA (DALLA VETT. 109/5/111 IN POI)
                                                                                                                                        # 041
                                                                                                                                        MPN: 109/S - BP 62215
                                                                                                                                        Tappeto bauletto posteriore (colore e tipo da precisare)
                                                                                                                                        # 042
                                                                                                                                        MPN: 109/A - BP 62217
                                                                                                                                        TAPPETO SUL TUNNELL (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 043
                                                                                                                                        MPN: 109/S - BP 62218
                                                                                                                                        TAPPETO SUL FIANCO SINISTRO COPRICAMBIO (COLORE E TIPO DA PRECISARE) (G.D. VEDI BERLINA)
                                                                                                                                        # 044
                                                                                                                                        MPN: 109 - BP 62107
                                                                                                                                        Copricambio complete di rivestimento (colore e tipo da precisare G.S.)
                                                                                                                                        # 045
                                                                                                                                        MPN: 109 - BF 56790
                                                                                                                                        SCATOLA BATTENTE COPRICAMBIO
                                                                                                                                        # 045
                                                                                                                                        MPN: 109 - BP 62220
                                                                                                                                        SCATOLA BATTENTE COPRICAMBIO COMPLETA DI RIVESTIMENTO (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 046
                                                                                                                                        MPN: 109 - BC 62095
                                                                                                                                        GASKET OR SEAL
                                                                                                                                        # 047
                                                                                                                                        MPN: 109 - BC 62097
                                                                                                                                        GASKET OR SEAL
                                                                                                                                        # 048
                                                                                                                                        MPN: 109 - BC 62098
                                                                                                                                        GASKET OR SEAL
                                                                                                                                        # 049
                                                                                                                                        MPN: 109 - BC 56579
                                                                                                                                        SUPPORT
                                                                                                                                        # 049
                                                                                                                                        MPN: 109 - BC 57735
                                                                                                                                        SUPPORT
                                                                                                                                        # 049
                                                                                                                                        MPN: 109 - BP 62126
                                                                                                                                        SUPPORT
                                                                                                                                        # 049
                                                                                                                                        MPN: 109 - BP 62127
                                                                                                                                        SUPPORT
                                                                                                                                        # 050
                                                                                                                                        MPN: 109 - BC 56447
                                                                                                                                        REARVIEW MIRROR ON THE DASHBOARD
                                                                                                                                        # 051
                                                                                                                                        MPN: 109 - BC 62088
                                                                                                                                        DASHBOARD DRAWER FRAME
                                                                                                                                        # 052
                                                                                                                                        MPN: 109 - BC 56350
                                                                                                                                        Dashboard drawer locks with 2 keys
                                                                                                                                        # 053
                                                                                                                                        MPN: 109 - BC 56535
                                                                                                                                        SPEAKER GRILLE
                                                                                                                                        # 054
                                                                                                                                        MPN: 109/S - BP 62231
                                                                                                                                        TAPPETO SUPERIORE VANO PIEDI PASSEGGERO (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 055
                                                                                                                                        MPN: 109/S - BP 62232
                                                                                                                                        TAPPETO FIANCO DESTRO COPRICAMBIO (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 056
                                                                                                                                        MPN: 109/S - BP 62234
                                                                                                                                        PEDANA SULLA TRAVERSA ANTERIORE SINISTRA (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 056
                                                                                                                                        MPN: 109/S - DP 62233
                                                                                                                                        PEDANA SULLA TRAVERSA ANTERIORE DESTRA (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 057
                                                                                                                                        MPN: 109/S - BP 62235
                                                                                                                                        Pedana traversa posteriore destra (colore e tipo da precisare)
                                                                                                                                        # 058
                                                                                                                                        MPN: 109/S - BP 62236
                                                                                                                                        PEDANA FIANCHETTO TRAVERSA POSTERIORE DESTRA (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 058
                                                                                                                                        MPN: 109/S - BP 62237
                                                                                                                                        PEDANA FIANCHETTO TRAVERSA POSTERIORE SINISTRA (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 059
                                                                                                                                        MPN: 109/S - BP 62238
                                                                                                                                        PEDANA VASCHETTA POSTERIORE DESTRA (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 060
                                                                                                                                        MPN: 109/S - BP 62239
                                                                                                                                        TAPPETO SUL LONGHERONE DESTRO (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 061
                                                                                                                                        MPN: 109/S - BP 62240
                                                                                                                                        PEDANA LATO PASSEGGERO (COLORE E TIPO DA PRECISARE)
                                                                                                                                        # 062
                                                                                                                                        MPN: 109/S - BP 62241
                                                                                                                                        CARPET ON THE RIGHT SIDE OF THE PILOT FOOTCOMPLEMENT (COLOR AND TYPE TO BE SPECIFIED)
                                                                                                                                        # 063
                                                                                                                                        MPN: 109/A BO 61471
                                                                                                                                        DISPOSITIVE APERTURA VOLETTO ANTERIORE
                                                                                                                                        # 064
                                                                                                                                        MPN: BNT/47370
                                                                                                                                        BOLT
                                                                                                                                        from £3.32
                                                                                                                                        from £3.32
                                                                                                                                        This part replaces part number 47370
                                                                                                                                        # 065
                                                                                                                                        MPN: RDI 32497
                                                                                                                                        WASHER
                                                                                                                                        # 066
                                                                                                                                        MPN: 109/S - BO 62101
                                                                                                                                        PLUG-IN JOINT FOR DOOR OPENING
                                                                                                                                        # 067
                                                                                                                                        MPN: 109/S - BO 62230
                                                                                                                                        BRACKET / SUPPORT
                                                                                                                                        # 068
                                                                                                                                        MPN: 109/A - BO 61449
                                                                                                                                        GALLETTO COMANDO APERTURA VOLETTO
